上海全自动影像测量仪VMS-5040H
产品用途
VMS-5040H全自动影像测量仪适用于以二维测量为主的应用领域，也可作三维辅助测量，在机械、电子、仪表、塑料等行业应用极其广泛。
产品特点
● 整机一体化人机工程设计，方便操作测量
● X、Y、Z三轴步进伺服控制，精度高，速度快
● 具有快速自动对焦、自动寻边、自动测量功能，大大提高检验效率
● 可选配自动变倍功能，无需像素校正实现多倍率下测量
● 自主开发QMS3D软件，可满足不同客户的测量需求
● 具有快速自动对焦、自动寻边，编程和自动测量功能
● 采用亚像素细分技术，提高边界分辨能力
● 配置操纵手柄，亦可软件程控
● SPC数据处理分析，大批量治具测量
● X、Y、Z三轴伺服控制，精度高、速度快，运行平稳
● 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
● 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量
● 可通过激光指示器寻找被测工件的具体位置，快速找准位，方便快捷
● 可选配：自动变倍镜头、同轴光镜头、激光位移器、简易测头、白光纳米检测模组
|
光学系统
|
变倍镜头
|
美国NATITAR 倍率0.7倍—4.5倍
|
|
光源
|
上光源-LED表面环形光源 底光源-LED新型平行光源
|
|
|
光学尺分辨力(μm)
|
0.5
|
|
|
示值误差(μm)
|
2.5+L/100(L为被测长度，单位：mm)
|
|
|
摄像机
|
进口彩色1/2"摄像机
|
|
|
视频总倍率
|
23.5X—148X
|
|
|
物方视场(mm)
|
11.1—1.7
|
|
|
规格参数
|
X、Y轴行程(mm)
|
500*400
|
|
Z轴运动行程(mm)
|
200(可订购至400)
|
|
|
测量速度
|
250mm/s
|
|
|
仪器重量(kg)
|
850
|
|
|
金属台尺寸(mm)
|
786*636
|
|
|
玻璃台尺寸(mm)
|
570*470
|
|
|
外形尺寸(mm)
|
1200*1270*1870
|
|
电源 AC 100-240V 50/60Hz 功率 400W（不含电脑） 电脑：品牌电脑(标配)
|

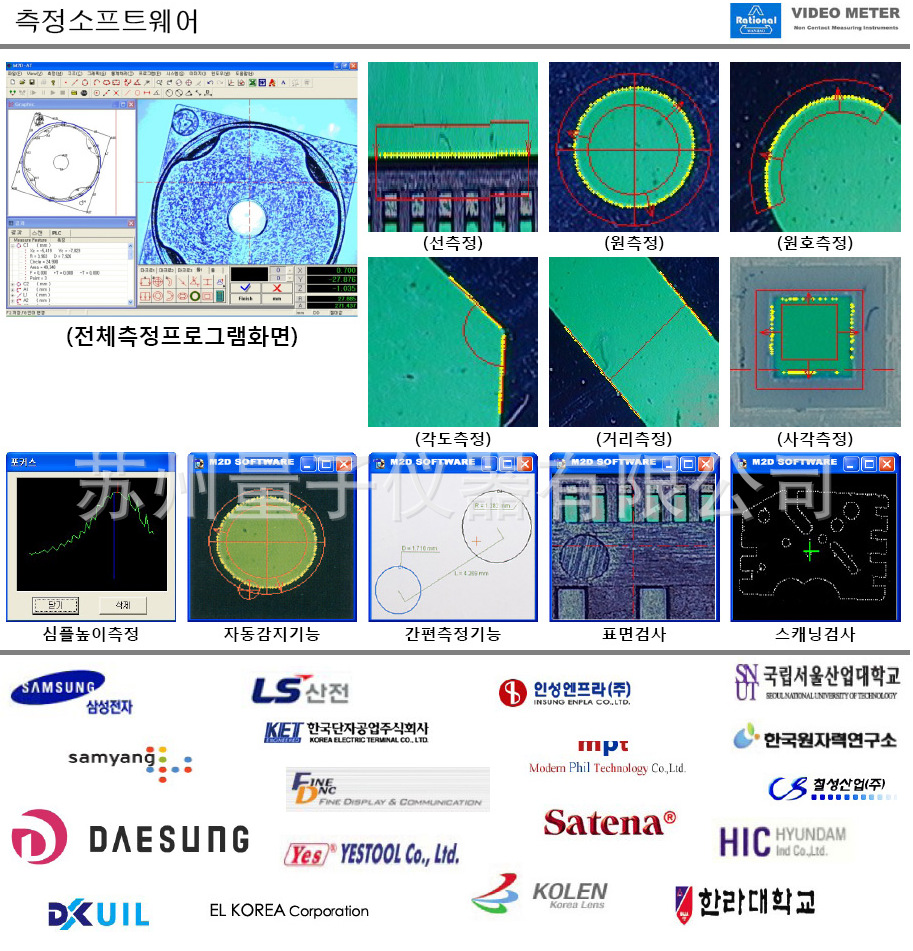

软件用途：
QMS3D测量软件是我公司自主开发的多传感器测量应用软件，可以对二维测量的坐标进行可视化分析处理和检测，也可以使用探针进行三维几何元素测量，还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业，如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。
软件特点：
|
QMS3D【应用于自动影像仪】 |
QMS3D-M【应用于手动影像仪】 |
|
(1)提供影像、探针和激光位移器测量功能； (6)提供激光位移器测量平面度、高度度、平行度、平局厚度、和其他厚度等功能。 (7)安全高度设置 |
(1)提供影像和探针测量功能； (4)提供白光干涉镜测量镀膜的搞定功能 (5)提供影像导航功能 |
|
共同功能和特点： |
|
|
提供影像和探针测量各种基本几何元素，例如：点、直线、园、圆弧、椭圆、矩形、键槽、平面、开云线、闭云线、平面、圆柱、圆锥、球体等…… (2)具有算术计算器功能
(2)可输出Word、Excel报表和AutoCAD文件。 (9)提供探测系统管理---探测系统创建，探针新建，探针校正，，保存，调用等功能。 (10)具有弱寻边和寻尖点功能 (11)提供二维，三维坐标创建和管理 (12)能够根据客户的特定要求，快速提供客户定制化软件。 (13)完全支持Windows7 32位操作系统和19/22寸宽屏液晶显示器。 (14)具有多种几何元素测量方法以及工件轮廓快速扫描功能 (15)具有计算点到云线说的距离，两闭云线的max距离和min距离 (16)具有计算几何元素形状公差以及元素之间的位置公差(例如：max实体位置度、min实体位置度、圆跳动、同轴度、平行度、垂直度、倾斜度、对称度等……) (17)软件提供系统误差补偿（线性、区段、直线度、垂直度、面补正以及镜头畸变补偿、和镜头中心便宜补偿） (18)软件提供宏功能 （19）检测的几何元素可以导出为dxf iges drl bmp jpg文件格式 （20）检测结果可以Excel,Word,Txt格式导出 （21）软件具有关闭和开启某些功能，使操作界面和教学使用更方便简单。 （22）软件具有在影像区直接标注两点、线和点的距离，也可以标注两线的角度 （23）具有三维元素构造功能 （24）具有圆，圆环，闭云线的max和min位置显示功能 （25）图样自动匹配功能 |
|
