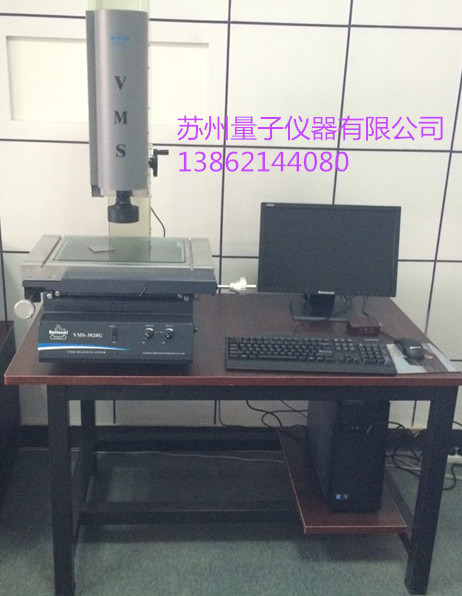

VMS-3020G用途:
VMS-3020G经典型影像测量仪用于以二维坐标测量为目的的一切应有领域,在机械,电子,仪表,塑料等行业被广泛应用.
VMS-3020G特点:
1.自主开发QMS3D-M测量软件,和定制高清彩色摄像机.
2.可通过镭射指示器寻找被测工件的具体位置,适用复杂的工件测量.
3.可实现影像焦平面对焦辅助高度测量.
4.XY工作台带有T型槽,方便各种夹治具的安装固定.(VMS-1510F/G除外)
5.采用高分辨率光栅尺0.5μm.
6.新版软件鼠标测量,操作简单，取消之前的脚踏开关式辅助测量.
可选配:Renishaw简易TCP测头,同轴光镜头,电脑.
VMS-3020G技术规格参数：
|
仪器型号 |
VMS-3020G |
||||||
|
工作台 |
金属台尺寸(mm) |
500*330 |
|||||
|
玻璃台尺寸(mm) |
350*250 |
||||||
|
运动行程序(mm) |
300*200 |
||||||
|
仪器重量(kg) |
140 |
||||||
|
外形尺寸(长*宽*高)mm |
760*600*900 |
||||||
|
Z轴升降行程 |
200(特殊订购达400) |
||||||
|
X、Y、Z数显分辨率 |
0.5μm |
||||||
|
X、Y座标示值误差 |
(2.5+L/100) μm (L为被测长度，单位：mm) |
||||||
|
影像系统 |
摄像机 |
彩色1/3〞CCD摄像机 |
|||||
|
变倍物镜倍率 |
0.7X～4.5X |
||||||
|
视频总倍率 |
23.5X～148X |
||||||
|
物方视场 |
8.1mm～1.3mm (物方视场为对角线的长度) |
||||||
|
电 源 |
AC220V～-AC110V 50/60Hz |
||||||
|
功 率 |
50 W(不包含计算机) |
||||||
|
仪器配件 |
|||||||
|
仪器配件 |
1X镜筒(标配) |
0.5X镜筒(选配) |
工作距离 |
||||
|
变倍镜头 |
0.7X~4.5X |
0.7X~4.5X |
mm |
||||
|
附加镜 |
视频倍率 |
物方视场(mm) |
视频倍率 |
物方视场(mm) |
|||
|
0.5X(选配) |
16.5X～97.5X |
16.2～2.6 |
8.3X～48.5X |
32.4～5.2 |
189 |
||
|
1X(标配) |
33X～195X |
8.1～1.3 |
16.5X～97.5X |
16.2～2.6 |
108 |
||
|
2X(选配) |
66X～390X |
4～0.7 |
33X～195X |
8.1～1.3 |
38 |
||
|
建议放置台: 载重需要 ≥350kg 尺寸(长X宽X高)1000*600*500(mm) |
|||||||
QMS3D-M测量软件
QMS3D-M软件是一个功能强大的尺寸测量软件。具有自动寻边、测量数据SPC分析等一系列强大功能，操作界面简单，使用方便，非常形象化。有了它，你就能够利用光学、视频和影像处理技术，迅速而又精准地测量零件。
- 1. 基本几何特征检测
1) 手动测绘：可将实时影像中的实际工件外形（线、弧、圆、）进行描绘，形成完整的工程图，绘图方式与AutoCAD相似。
2) 自定义圆：可按客户需要自定义标准圆（由客户设定圆心，半直径），再以标准的圆和影像中的工件作对比，从而找出工件的不足。
3) 直接绘图：直接移动工作台，以十字线中心点 画线、圆、弧，并可以AutoCAD 中直接生成图形同时在测绘仪软件中也生成相同的外形及位置图形。
- 2. 自动巡边测量：
测量时无需人工对准取点，软件自动识别工件的边缘，减少人为取点误差。
1) 自两点动线：在单一画面下可自动工件的边缘。无须以人工取线，减少人眼误差，提高测量精度。
2) 自动三点圆：在单一画面下可自动工件的圆半直径、并绘出图形。无须以人工取圆，减少人眼误差，提高测量精度。
3) 自动圆：在单一画面下用鼠标框中图形，可快速自动出圆。
4) 自动多点线：自动工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差。
- 3. 几何特征测量及构造
测量：可测量平面上的任何几何尺寸（角度、直径、半径、坐标、点到线的距离、线性距离、圆的偏心、两圆间距等）；电子卡尺：可测量任意弧到弧之间距离。测量台阶高度、孔深度。
形位公差：真直度、真圆度、垂直度、同心度。
