产品概述
***-THF109H 是一套使用光纤传输高清视频的延长器设备,只需单根光纤就能将1080p信号进行远距离传输,同时支持音频;这套产品非常适用于大屏幕拼接、会议系统以及家庭***等场景使用,该设备抗干扰能力极强,保证信号的稳定。
产品特点
l 符合HDMI 1.3标准。
l 支持HDCP1.2。
l 一路正向模拟音频传输(3.5mm)。
l 支持 1080p 60Hz ,单模单纤传输10公里。
l 无***传输数字DVI高清无压缩视频信号,视频清晰稳定。
l 自动识别和配置各种显示模式
l 内置自动均衡,画面清晰稳定
l 内置ESD保护电路,能有效防止静电损坏。
l 现场安装:简单方便,即插即用,无需设置。
接口说明
发送端
接收端
端口说明
发送端端口名称 |
功能描述 |
HDMI IN |
HDMI信号输入 |
Audio IN |
立体声音频输入, |
DC/5V |
电源输入5V2A |
OPT OUT |
SFP光模块接入, LC接口 |
接收端端口名称 |
功能描述 |
HDMI OUT |
HDMI 信号输出 |
Audio out |
立体声音频输出 |
DC/5V |
接收端电源输入5V2A |
OPT IN |
SFP光模块接入, LC接口 |
指示灯说明
指示灯 |
发送端 |
接收端 |
VIDEO |
点亮:有视频信号 熄灭:无视频信号 |
|
LOCK |
点亮:锁定视频信号 熄灭:没有锁定视频信号 |
|
RUN |
点亮:系统运行正常 熄灭:系统运行不正常 |
|
POWER |
点亮:电源正常 熄灭:无电源输入 |
注意:
发送端:系统默认为HDMI带音频,当系统检测到有模拟音频接口插入时,系统的音频为外接音频输入。
接收端:系统默认为HDMI带音频输出,当系统检测到有模拟音频接口插入时,系统的音频为外接音频输出。
性能规格
工作温度范围 |
-5 到 +35°C |
工作湿度范围 |
5 to 90 % RH (no condensation) |
输入视频信号 |
0.5-1.0 volts p-p |
输入DDC信号 |
5 volts p-p (TTL) |
视频格式支持 |
1920*1080@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz |
输出音频 |
模拟立体声 3.5mm |
***大的传输距离 |
采用单模单纤10公里 |
光纤接口 |
LC光纤接口 |
光纤波长 |
1310nm /1550nm FP |
输入电源 |
直流5V/2A,内正外负 |
电源功耗 |
发送端 5W |
外形尺寸 长*宽*高 |
136*130*30mm |
包装尺寸 |
300*252*100mm |
重量 |
1.8kg |
使用安装
1、 将HDMI信号源接入HDMI光端机发送端。
2、 将立体声音频接入HDMI光端机发送端(如需要)。
3、 将HDMI光端机接收端输出HDMI信号连接到显示设备(如高清电视机、拼接屏等)。
4、 将HDMI光端机接收端的输出音频接入音响设备(如需要)。
5、 采用LC单模光纤线连接发送端与接收端的光纤口
6、 将HDMI光端机接收端上电,HDMI光端机发送端上电。

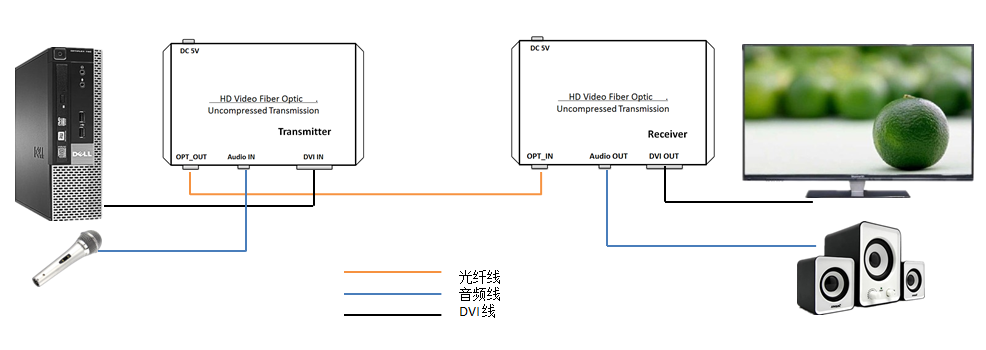

应用示意图
