VGA信号双绞线传输器是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、***设备、安防监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而***设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的***，同时大幅度地节约线材成本并简化了工程布线。采用专利技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、XGA、WXGA、SXGA的的RGBHV信号的平衡编***，并采用远距离高频补偿加重处理，带宽高达350MHz。接收端采用业界独有的平衡输入信号缓冲、地电位隔离、可变增益放大、平衡/非平衡转换、五段极点加权均衡补偿、共模信号***、输出增益调节、同步信号***、高保真视频分配等多级广播级视频信号处理技术，同时还具有连续的亮度和对比度控制，使XGA-WXGA（1366*768/60Hz）的传输距离达到300-560米，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因此双绞线在传输信号时不会对外造成EMI的干扰。此外，多出的一对双绞线可以传输音频信号。本VGA延长器支持VGA***大分辨率高达2560x1600/60Hz。
安装尺寸：95X97X28mm 单路迷你型VGA音频传输器
103X97X28mm 迷你型双屏VGA音频传输器
VGA网线传输器产品与同类产品的竟争优势
*** 无需额外的机壳接地端子，采用内部过压吸收防雷防浪涌保护，非常适用于无地或接地不良环境，具有更好的适用性和稳定性。
第二 工程型和迷你型VGA网线发送端具有带缓冲的广播级本地输出端口，可以提供本地监控和广播级的下级级联。
第三 工程型具有单端口、双屏和四屏输出，迷你型和微型(自适应型)具有单端口和双屏输出。
第四 微型-自适应型无需额外的电位器调节亮度和清晰度，人性化全自动电路设计，简易工程安装。
第五 专利化广播级音视频地回路隔离滤波设计，***音频的背景底噪和音频对视频图像的串扰。
第六 针对部分非标VGA输出的的DVR硬盘录像机、微型PC主机或工控主机实现视频信号的直流回复和行场同步信号的全兼容。

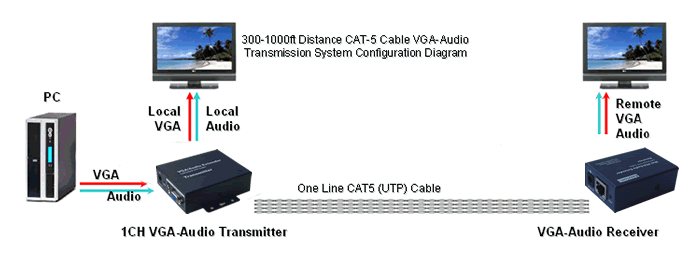

单路迷你VGA音频双绞线传输器工程安装示意图
PX-VGASR01 超小型迷你式VGA音频双绞线***工程应用示意图
