点焊焊点***仪 MatrixeyeTMST

MatrixeyeTMST点焊焊点***仪是世界***台具有3D SAFT（三维孔径合成和相位排列法的结合）技术的高清晰，高灵敏超声波检测仪器。SAFT即孔径合成技术，是使用相控阵探头（面阵排列??线性排列）的超声波相位控制和高速收集超声波信息，经过多通道的发送和接收超声波，并结合特殊算法，生成高分辨率的3D图像，具有并行处理技术，达到高速合成孔径的处理，以及利用多波形超声波数据的叠加算法实现全领域聚焦，提高3D扫描结果图像清晰度，提高灵敏度及空间分辨率，并改善信噪比。并结合MatrixeyeTMST专用软件，进行数字成像处理与显示，可以自动检查焊点的状态，并进行焊点的自动判定。

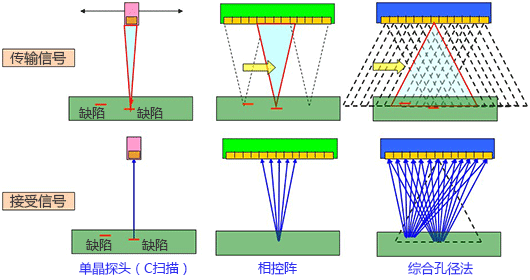

检测原理示意图：

设备特点

• 三维成像显示：利用东芝独自开发的超声合成孔径技术和***的特殊算法，得到焊点熔接部高分辨率的三维成像
• 自动判别功能：自动计算焊点熔核直径、表面压痕深度和熔深，进行焊点熔接状态的自动判定，也可以检测有无气孔
• 自动检查压接：利用独自开发的自动判定机能，判定一般超声波检测上难以检验的压接状态
• 无需更换探头：64ch的面阵相控阵探头可对应不同规格的熔接直径
• 自动设置功能：根据检测的基准要求值，自动设置检测参数，简单易懂，操作方便

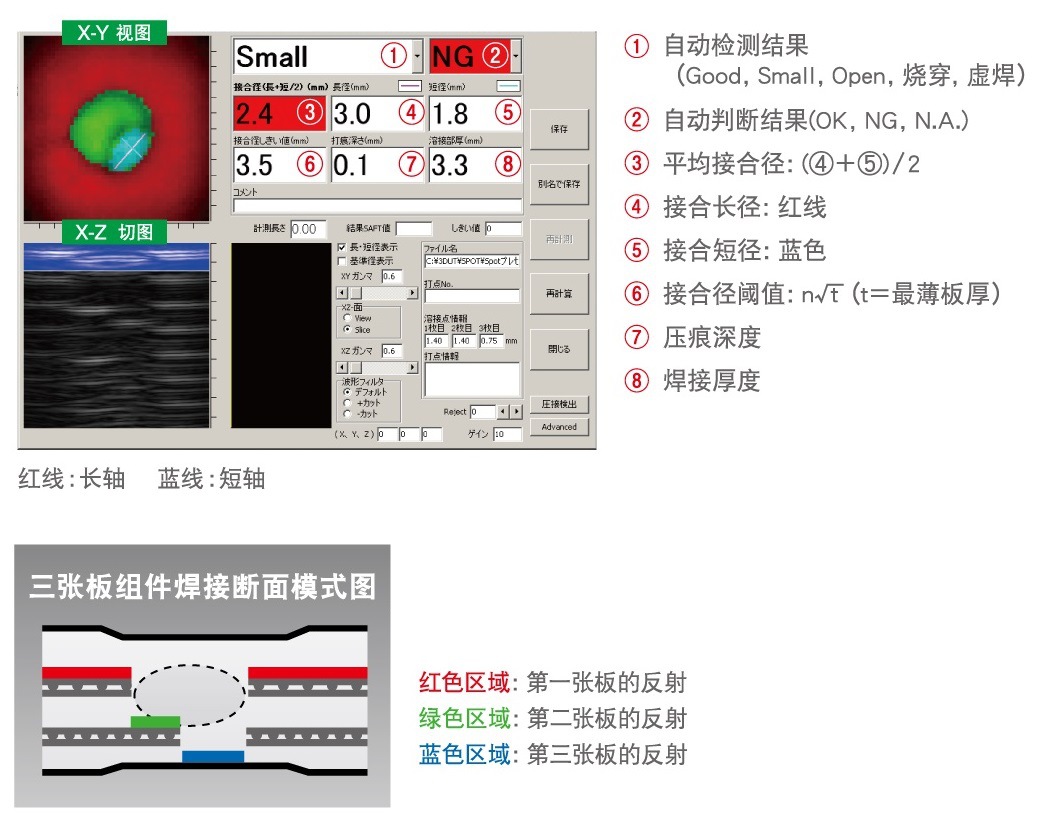

检测界面及结果：

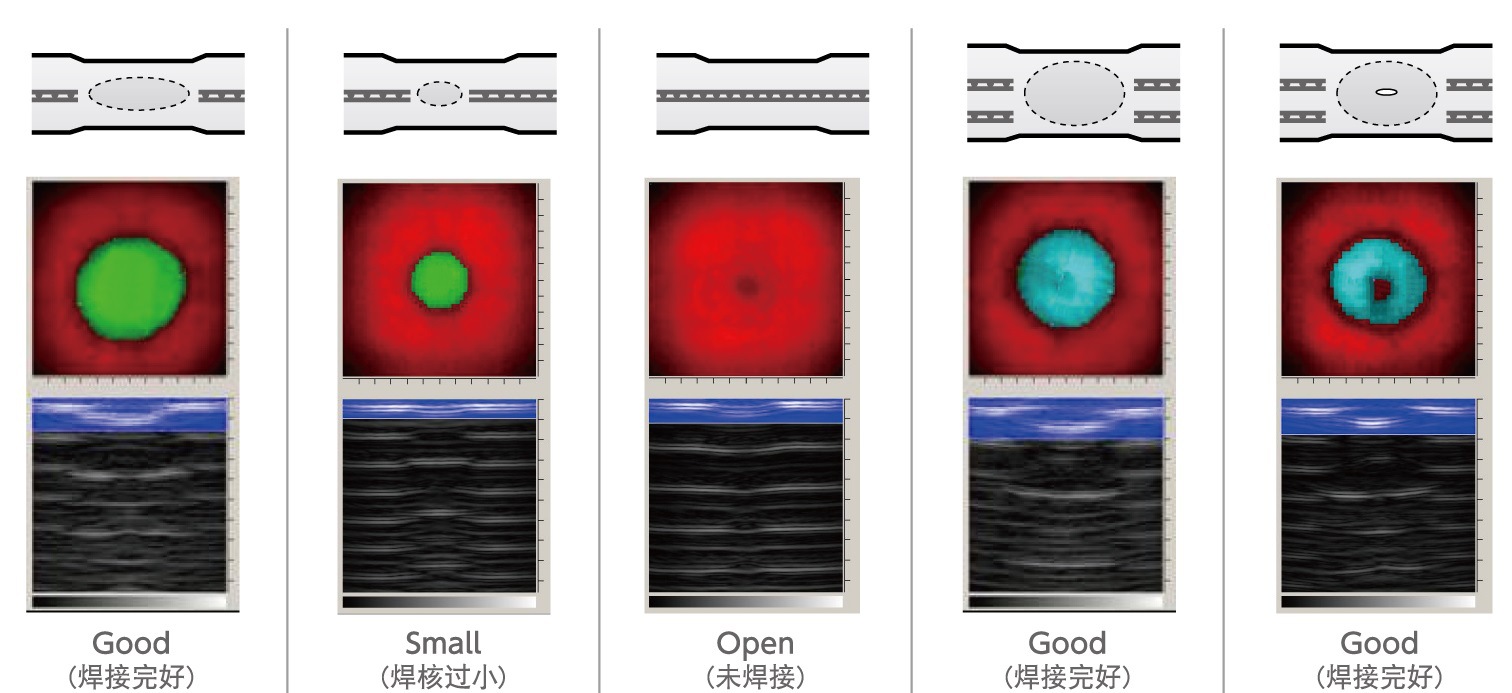

检测结果示例：
