YUY-03A型数控车床综合实训考核装置是我公司继JD数控机床实验台系统推出后，面向市场开发的又一数控培训设备。该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等***和非机电类***的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工***班，安装、维修电工技师班，安装、维修电工***技师班和车床工中、***和技师的培训和鉴定。
YUY-03A型数控车床综合实训考核装置，具有以下独特优点：
● 该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练
● 以市场占有率***高的SIEMENS数控系统为实训对象
● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象
● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
● 柜内电器排布与选型完全按照现行机床生产厂家的模式
● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工
● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。
一、产品组成部分

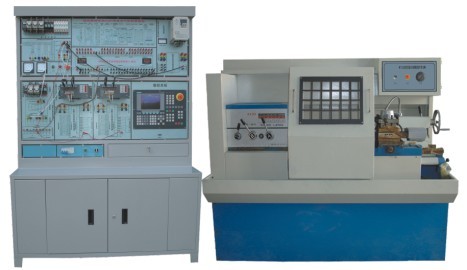

YUY-03A数控车床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套JD6132型教学生产两用数控车床等组成。
二、可开设的实验实训考核项目
|
▲ 数控铣床802C系统操作编程实验（配125A铣床） |
|
三、YUY-6132型数控实训车床规格：
三爪卡盘 |
200mm |
|
床身上***大回转直径 |
320mm |
|
***大工件长度 |
750mm |
|
电动刀架 |
四工位 |
|
主轴孔径 |
46mm |
|
主轴转速、无级变速 |
100------2000rpm |
|
重复***精度 |
X＝0.005 mm、Z＝0.01 mm |
|
主电机功率 |
5.5kw |
|
机床尺寸（长×宽×高） |
1890×1050×1460mm |
|
机床重量 |
1300kg |
四、技术性能：
1、输入电源：三相四线制380V交流电源。 2、结构：考核柜为铁质钣金喷塑结构，坚固耐用； 3、工作环境：温度-10℃–+40℃ |
|
