***三维扫描仪
***三维扫描仪是一种用于扫描,获取,分析***的几何构造或外形数据的高精密测量仪器。采集到的数据常被用来进行***三维重建计算,在虚拟世界中创建实际***的数字模型。这些模型具有相当广泛的用途,例如在***量体裁衣,***数据统计,***等诸多领域都有广泛的运用。
在***逆向工程领域,重要的一个环节就是***的获取***的外形数据,然而***外形结构复杂,每个人的体型不同,很难通过传统的测量手段对其进行准确的测量。***三维扫描仪可以快捷的扫描获取***的外形数据,设计人员可以根据获取的数据进行曲面重构,建立需要的数字化模型。特别是在量体制衣领域,传统的人工测量方法需要经验丰富的测量人员,而且无法保证测量数据的准确性,精迪***三维扫描仪可以准确快速的获取***的三维数字模型,服装设计师可以根据数据为客户量身定制合身的服装。
JD-BodyScanner激光三维***扫描仪是精迪公司新研发的一款真正的全自动高速***扫描测量设备,是国内较早自主研发生产的厂家。它是一种集光学,机械传动,电子控制,计算机工程,数据处理运算于一体的***率高精度的激光测量仪器。通过基于非接触式激光三角测量技术,采用多个激光器多个镜头和多个传感器同步工作,可快速、***、无死角,无接触地完成几十项***关键尺寸的自动测量,自动根据测量方案输出***测量数据。为建立***尺寸标准、生理解剖、人机工效学、***人群选材(运动员、***、艺术***)、服装设计等科研单位院校的***数据采集和自动处理提供了***解决方案。
设备技术参数
型号 |
激光***三维扫描仪 |
彩色激光***三维扫描仪 |
JD-Body 3D Scanner-B1 |
JD-Body 3D Scanner-B2 |
|
工作系统 |
JD-Body 3D Scanner V5.0 |
JD-Body 3D Scanner V6.0 |
扫描方式 |
非接触式激光线扫描 |
非接触式激光线扫描(定制不可见光) |
传感器 |
四个132万进口工业级CCD相机 |
八个132万进口工业级CCD相机 |
镜头 |
1024×1280像素进口工业级镜头 |
1024×1280像素进口工业级镜头 (可定制) |
驱动系统 |
进口400W伺服驱动电机 |
进口800W伺服驱动电机 |
运动导轨 |
进口轻预载高精密导轨 |
进口轻预载高精密导轨 |
控制器 |
雷赛智能控制卡 |
进口智能控制卡 |
工作范围 |
1950mm×800mm ×600mm (可定制) |
1950mm×850mm ×650mm (可定制) |
扫描精度 |
0.5mm |
0.3mm-0.5mm |
扫描速度 |
5——8秒 |
8——10秒 |
外型尺寸 |
2200mm×1650mm×1350 mm (可定制) |
2250mm×1700mm×1450 mm (可定制) |
整机重量 |
100kg |
120kg |
电脑配置 |
I5处理器 4G内存 电脑配备PCI插槽 |
I7处理器 8G内存 电脑配备PCI插槽 |
操作方式 |
一键式扫描 |
|
操作系统 |
Windows2000/XP/Vista/win7/32/64 |
|
软件接口 |
ASC, STL, VRML,OBJ 等 |
|
数据存储 |
自动 |
传统的服装制装行业使用手工测量方法,精度低,速度等缺点,而用三维***扫描技术可以8秒钟获得***上所有数据,可根据参数制造出贴身适合的衣服,应用到量体裁衣,个性化服装定制,***数据库建立,三维试衣等不同的领域,结合CAD CAM系统实现在***测量,服装设计,制版.生产的一体化。另外产品可以应用***行业,可以快速完成患者身体部位的相关准确的参数,通过对原始数据的计算,医生和患者可以在原始数据上进行设计多种***方案,也可以用原始数据与设计数据进行比对,使***达到预见想要达到的术后效果.。除了以上行业应用外,产品能应用在多个领域如:科研教学,电脑动画和***,游戏业,***成像和***研究,***测量、辅助性检测,三维逆向工程,***数据库建立等等。随着计算技术,互联网技术,多媒体技术,虚拟现实技术,快速原型制造技术等其它高新技术的结合,产品的高精度,***率,必将给每个行业的发展,带来强大的生命力和蓬勃的市场生机。
应用案例
3D人机工程研究

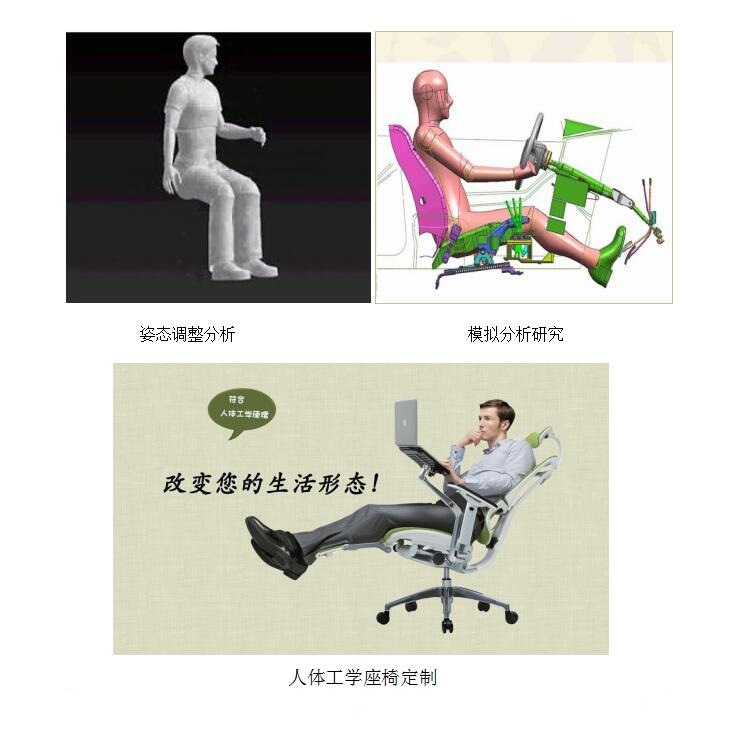

通过三维***扫描仪扫描获取***三维数据,将采集获取的三维数据调用至***的三维***研究系统,可通过软件进行模拟实验,,姿态调整,形态分析,受力分析,研究等,从而制造出符合***特征的人性化产品。
例如在汽车制造行业,研究人员通过对三维***和汽车座椅在不同情况和受力下的研究从而设计出安全,舒适,灵活,人性化的座椅。航空业可以通过***三维扫描仪采集宇航员的***三维数据,为宇航员定制合体舒适的宇航服。
3D量体裁衣、试衣与服装设计

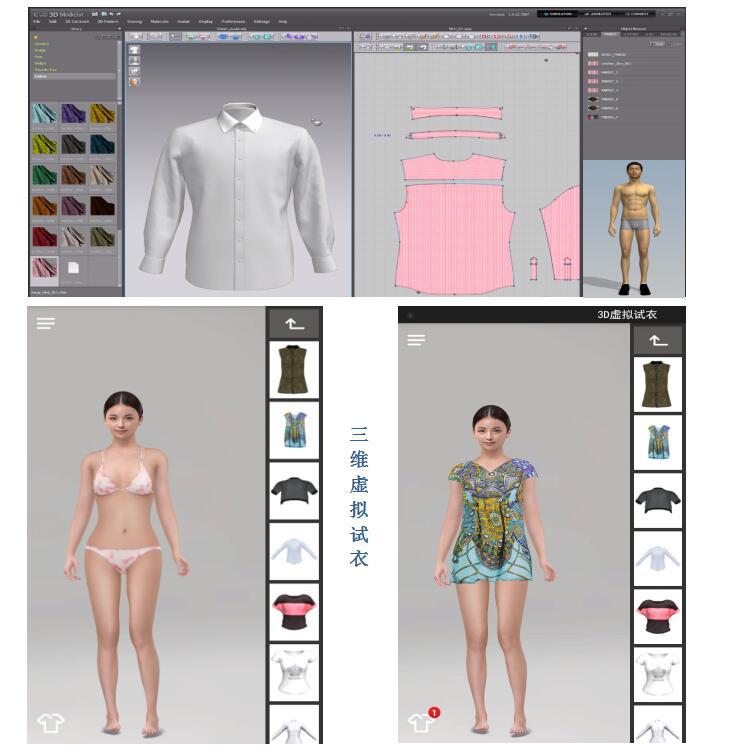

***三维扫描仪自动生成的***三维数字模型,将采集获取的三维数字模型经过数据格式的转换,导入***的CAD服装制版、CAM服装服饰设计三维系统之后,可通过相关软件程序自动提取***各部位的尺寸,进行模拟裁剪,颜色搭配,体型高低宽窄度调整,以及服装样式的特色设计,之后导入二维CAD制版中进行服装打版,将大大减轻设计师的手工劳动,对设计人员的***水平要求也可相对降低。同时***三维模型尺寸数据与服装设计的信息存储在计算机内,可随时调用,便于管理,还可以通过网络进行信息跨行业地区的无限传输。
同时也可导入网络云试衣、3D虚拟试衣软件系统中,通过红外感应技术***人的轮廓和手势控制技术进行触点选择,根据***数据模型身材的大小将衣服贴合地“穿”在身上,让顾客们在网络购物、逛商店的同时体验互动,通过3D虚拟试衣不需要***就可以完成衣服的试穿和选择。

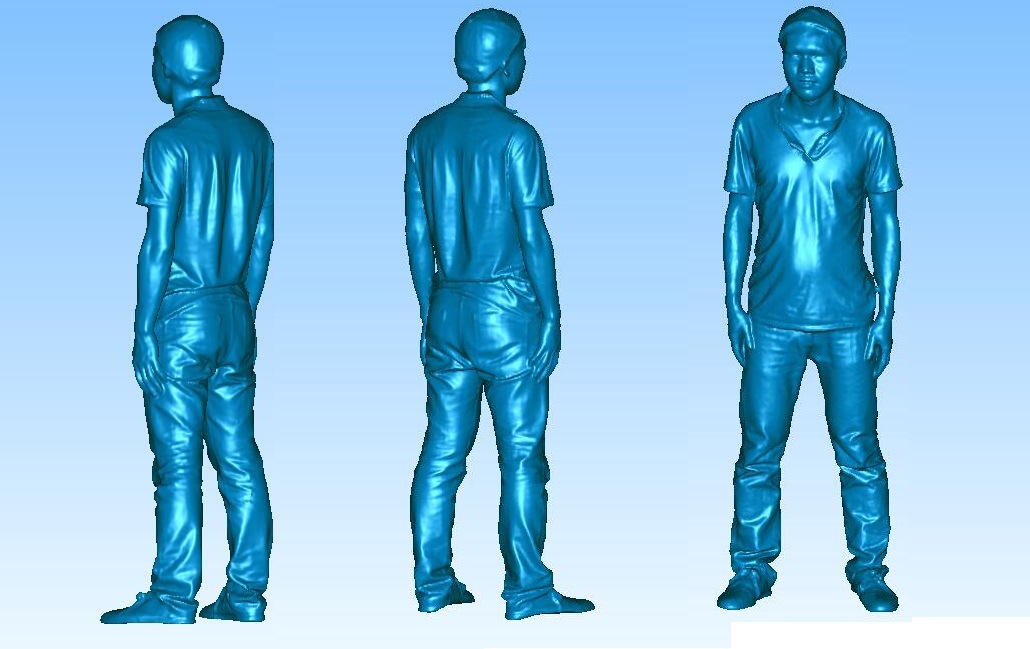

3D影视、CG动漫游戏后期辅助设计与制作

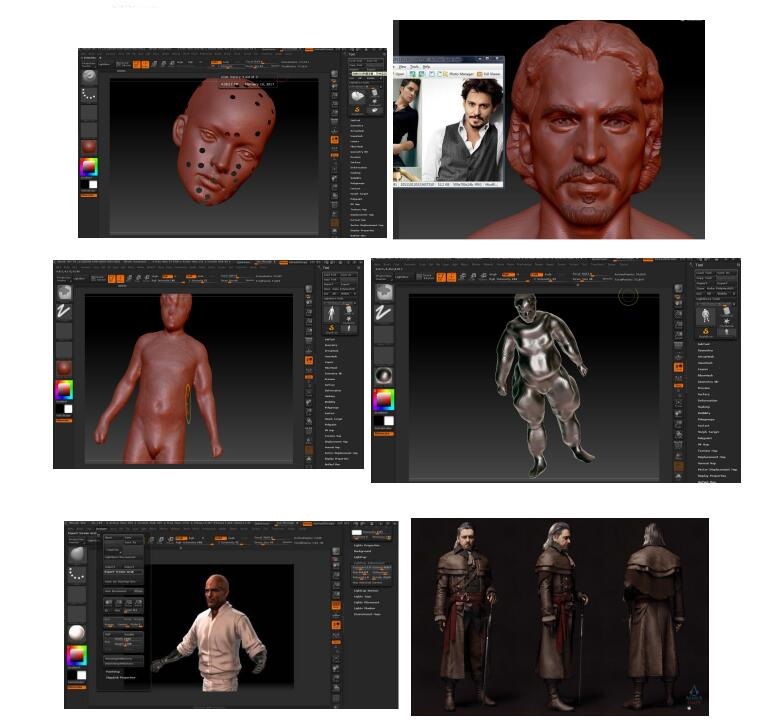

高速或激光3D扫描仪高速扫描以后形成的.stl、.obj等格式数据模型,完全可以直接快速导入例如ZBrush、Autodesk Maya、3D Studio Max等三维动画渲染和制作软件中,进行二次加工处理,节省了以前3D建模软件从无到有设计处理,一半的时间与制作工序,大大降低影视动漫业的后期制作成本,减少影视动漫企业不必要的***成本和时间成本,此种类数据模型广泛应用于建筑、影视、游戏、动画方面等许多方面。
3D***模型打印

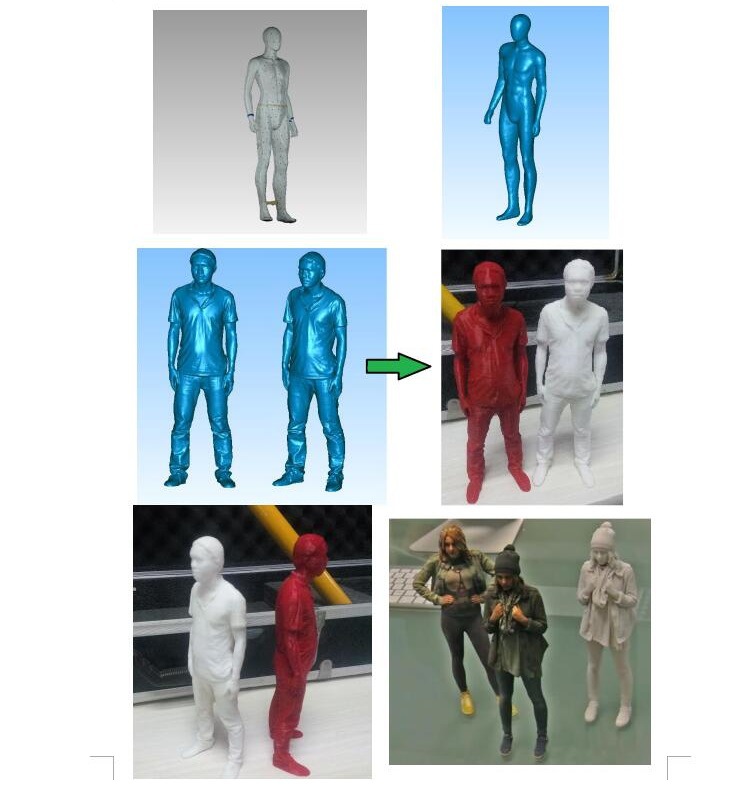

如果说3D打印技术是“输出模式”,那么所对应3D扫描技术就是“输入模式”,经过3D扫描仪扫描的所有物体,都可以通过3D打印机打印出来,我们可以通过3D扫描仪扫描出来的stl、obj的3D数字模型,在3D打印机中打印成我们自己个人的***、脚部模型,从而进行个性化自我的模型纪念品的定制与制作。
产品特点
1 、光学三角测量原理,测量精度高达到 0.5MM
2 、低功率散斑技术安全可靠
3 、测量环境不需要完全密闭
4 、全自动***参数提取
5 、测量速度快,8秒内完成
6 、基础数据测量标准
7 、人性化操作界面,方便,快捷
8 、数据格式广泛,可与市场上多数三维软件对接。
9、 机身零件采用整体模具铸铝技术,强度高不易变形,配备多个进口 CCD 工业级镜头,机器稳定性更高。
10 、驱动部分采用进口伺服电机,台湾上银导轨,研磨级丝杆,***工业级 控制卡精度更高。
11、 软件采用国内外较为***的线激光技术,一健式操作,速度更快 ,不需贴标志点,产品表面免喷涂,抗干扰能力***。
12、机器出厂前由厂家进行多相机精度校正,无需客户再自行标定,软件能做的功能坚决不让客户动手。
13、强大的全自主软件系统,不需第三方软件进行处理 ,一机多用,系统配备强大点云删除,平滑,均匀化,自动产生STL三角面等后处理功能,可 以快速、自动化完成多幅点云的处理。
14、 支持 ASC, IGES, OBJ, STL, VRML, DXF等数据格式 , 可以市面上多种 CAD,CAM等多种设计软件对接 ,长期升级和技术支持 ,以保证系统的 长期升级更新和技术支持。
应用行业
l 个性化服装定制
l ***数据统计
l 生理解剖
l 人机工效学
l ***人群选材(运动员,***,艺术***)
l 服装设计行业
l 服装设计教学
l 女性***量身定制
l 模特儿虚拟试衣

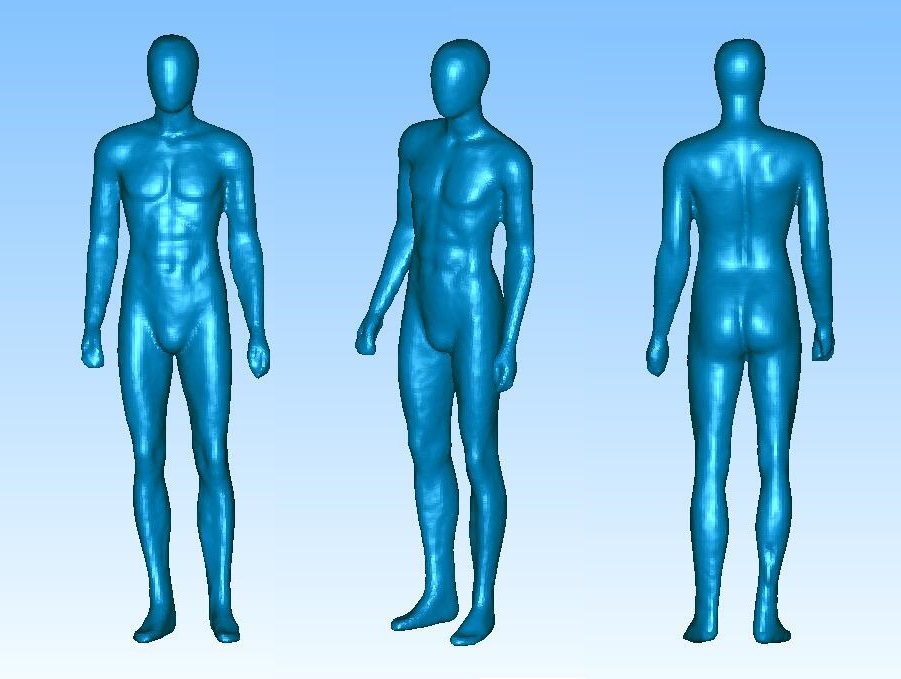

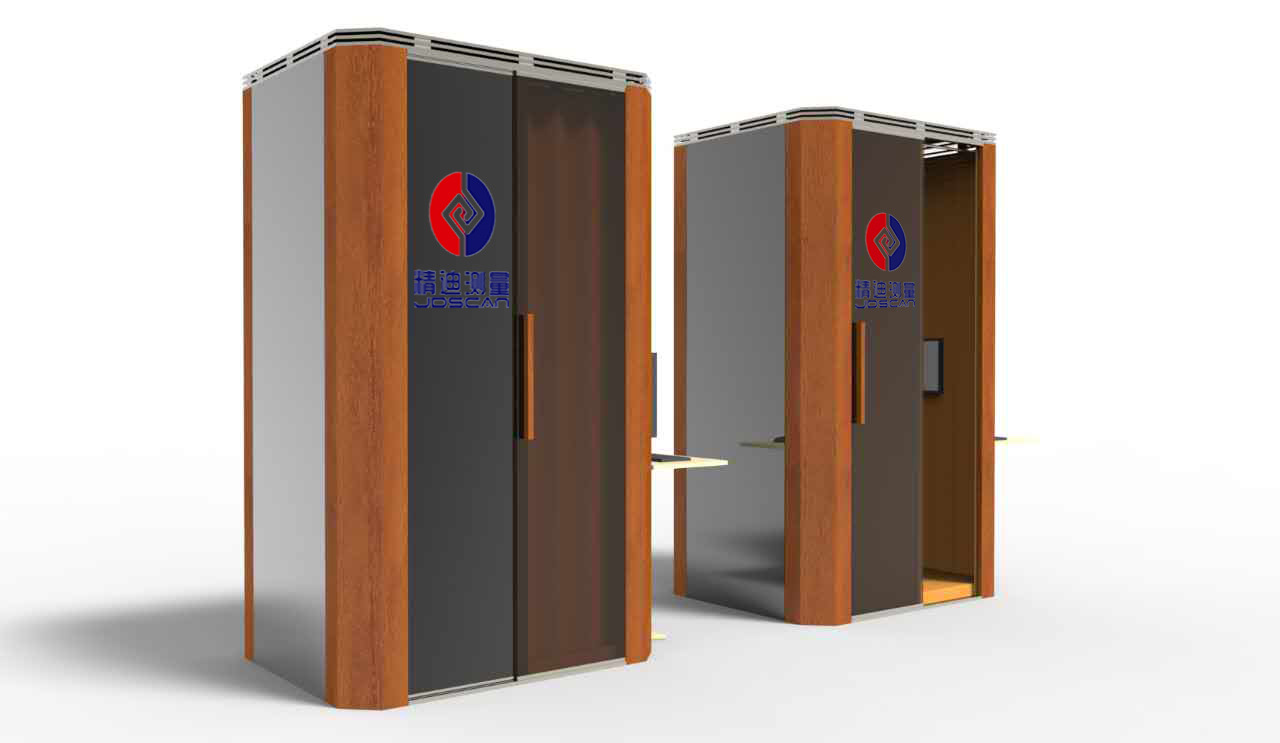

扫描仪事物效果图

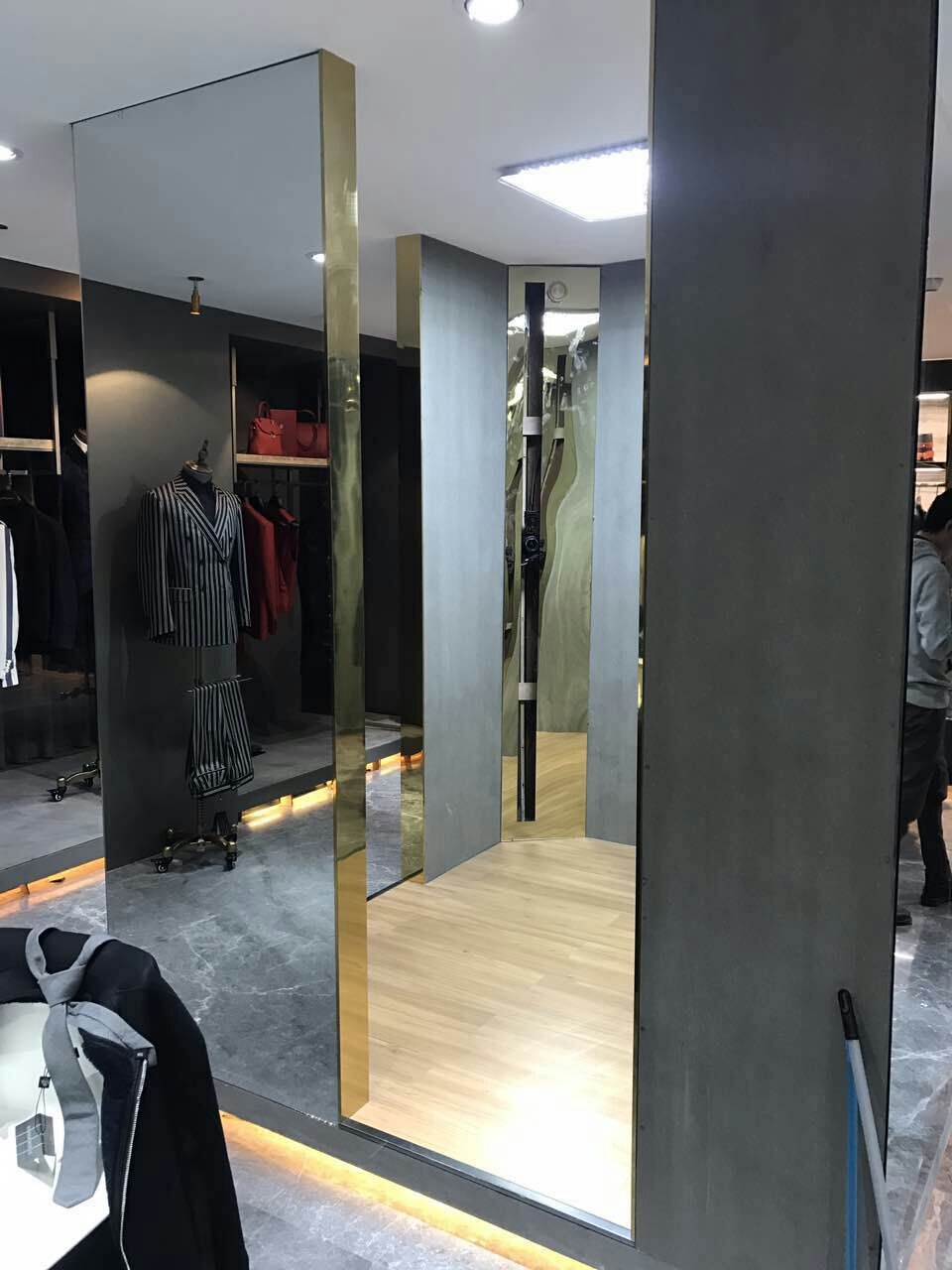

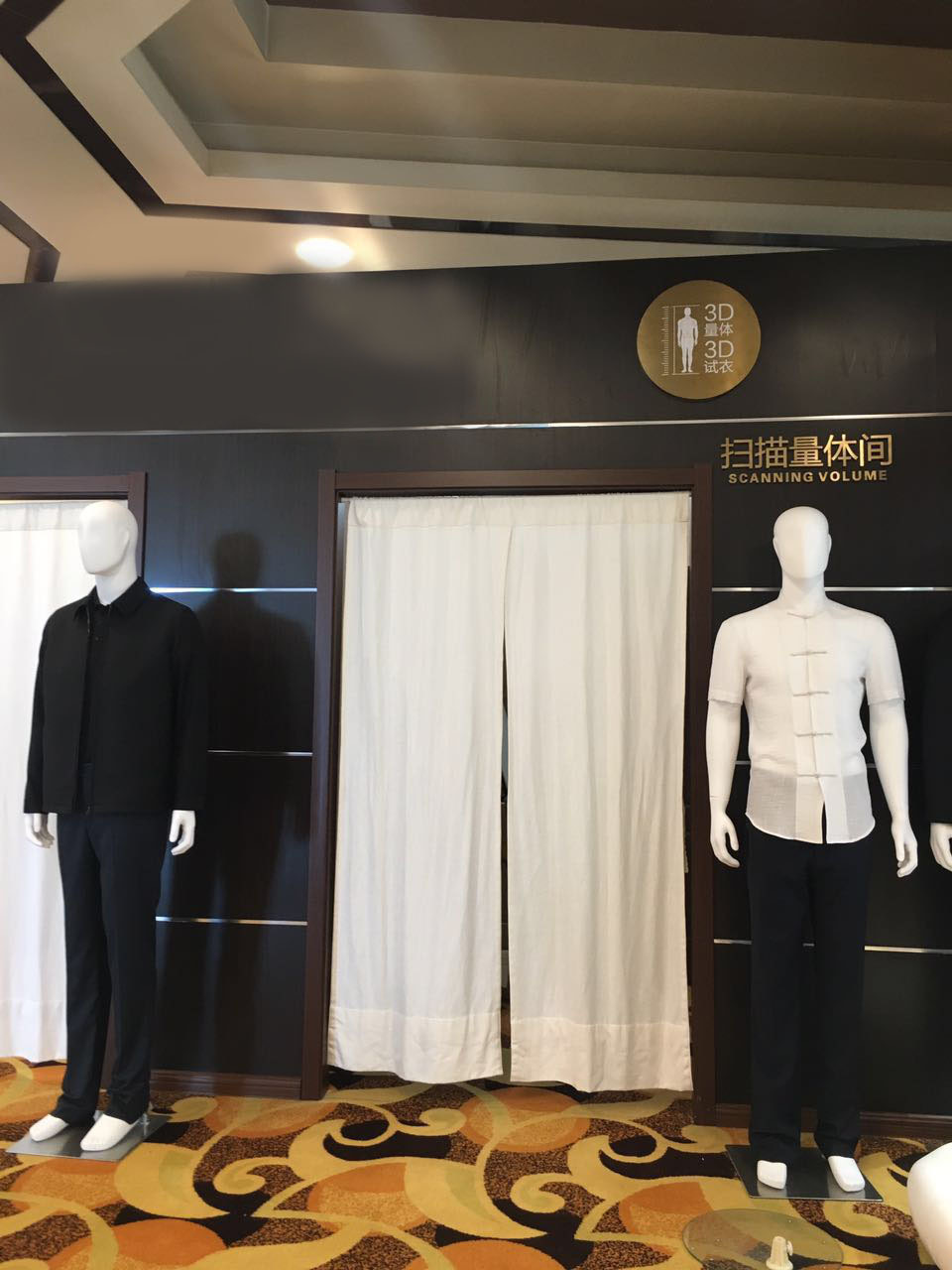

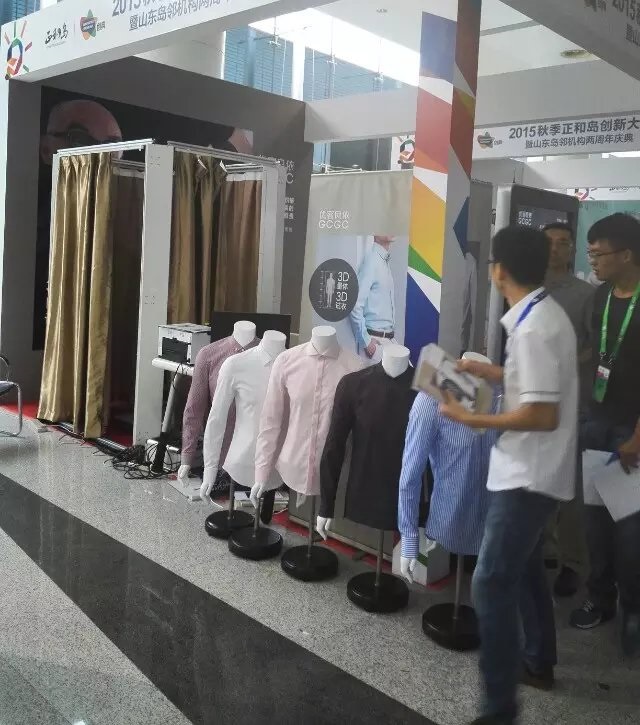

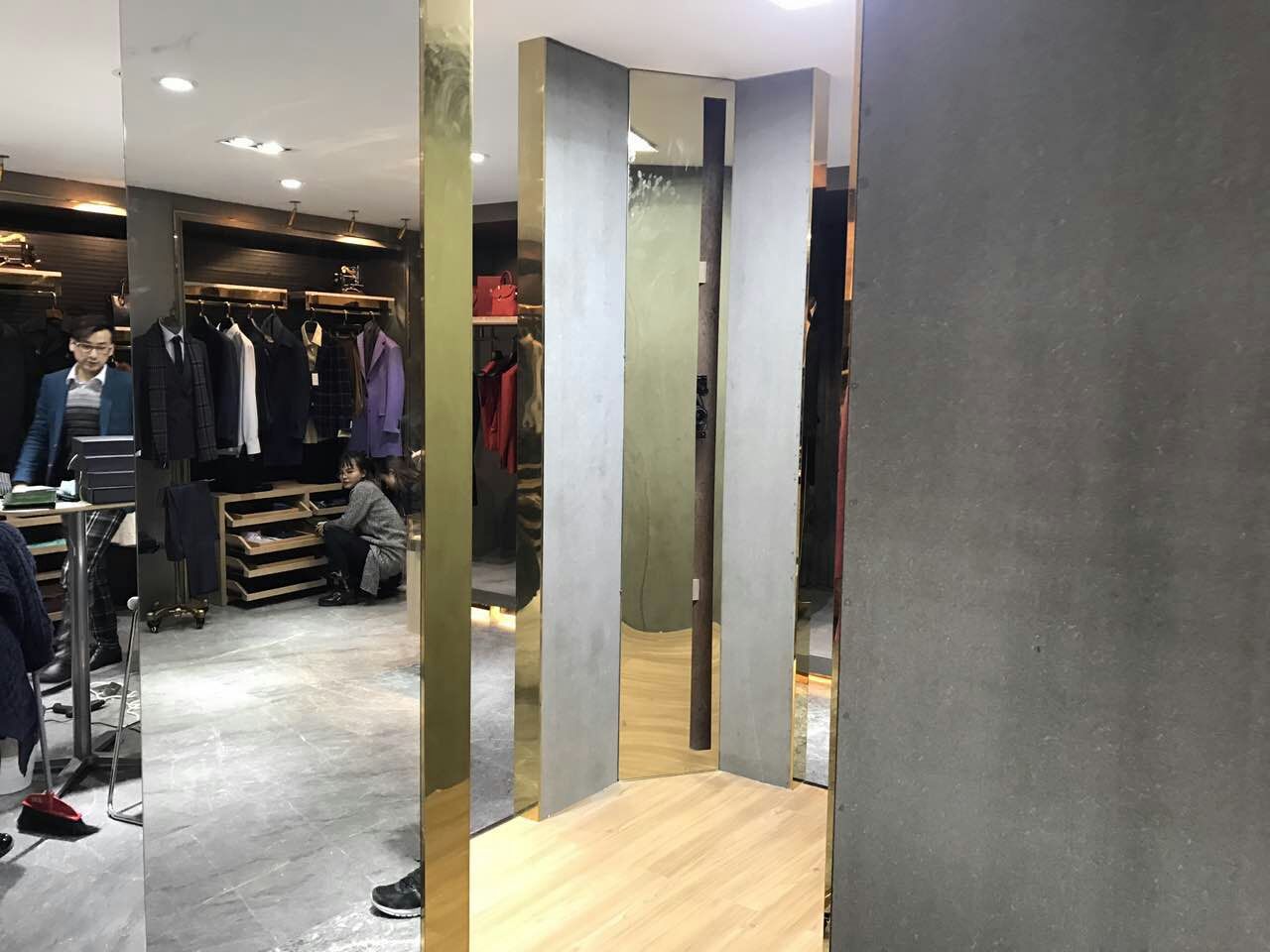

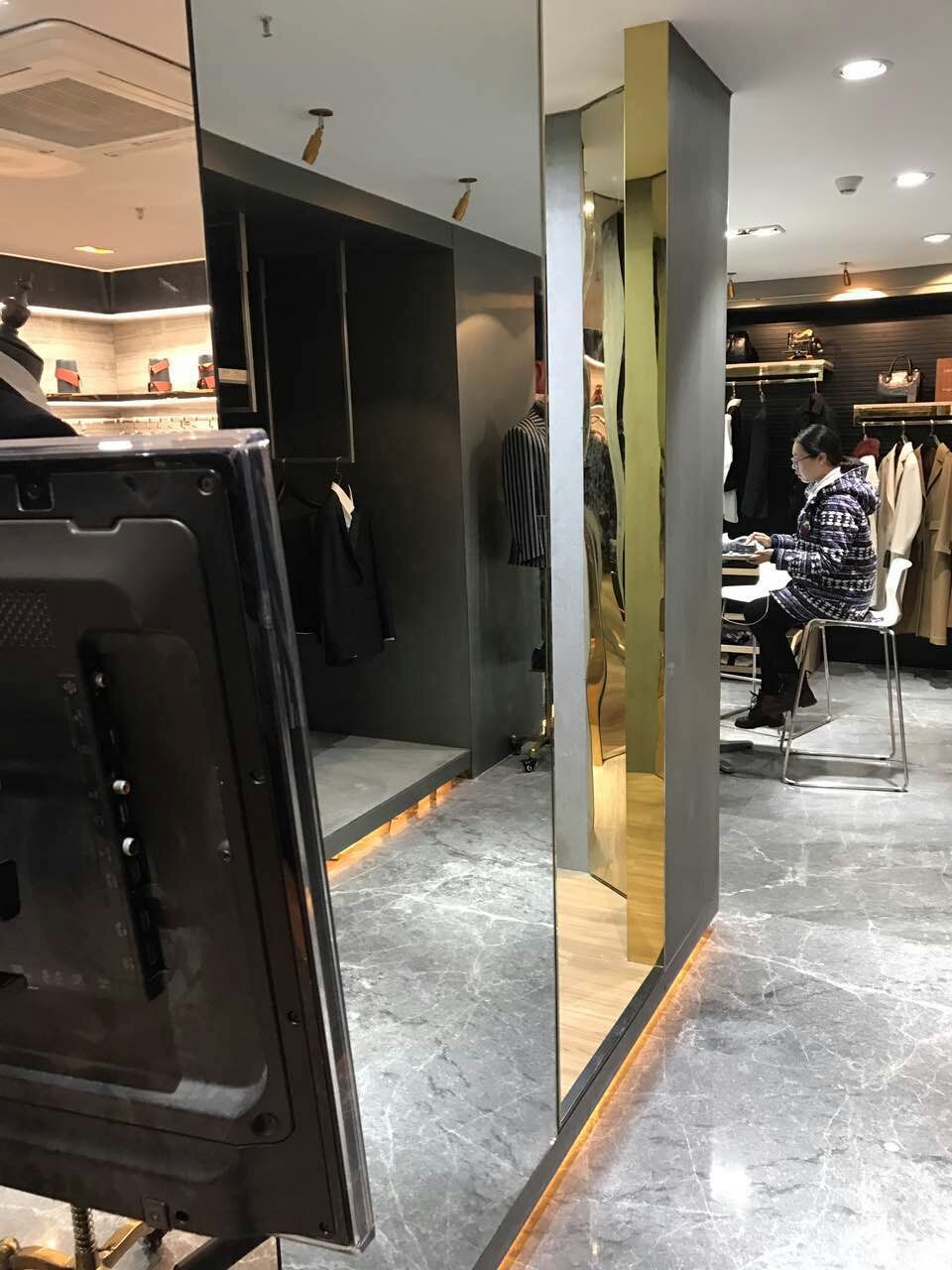

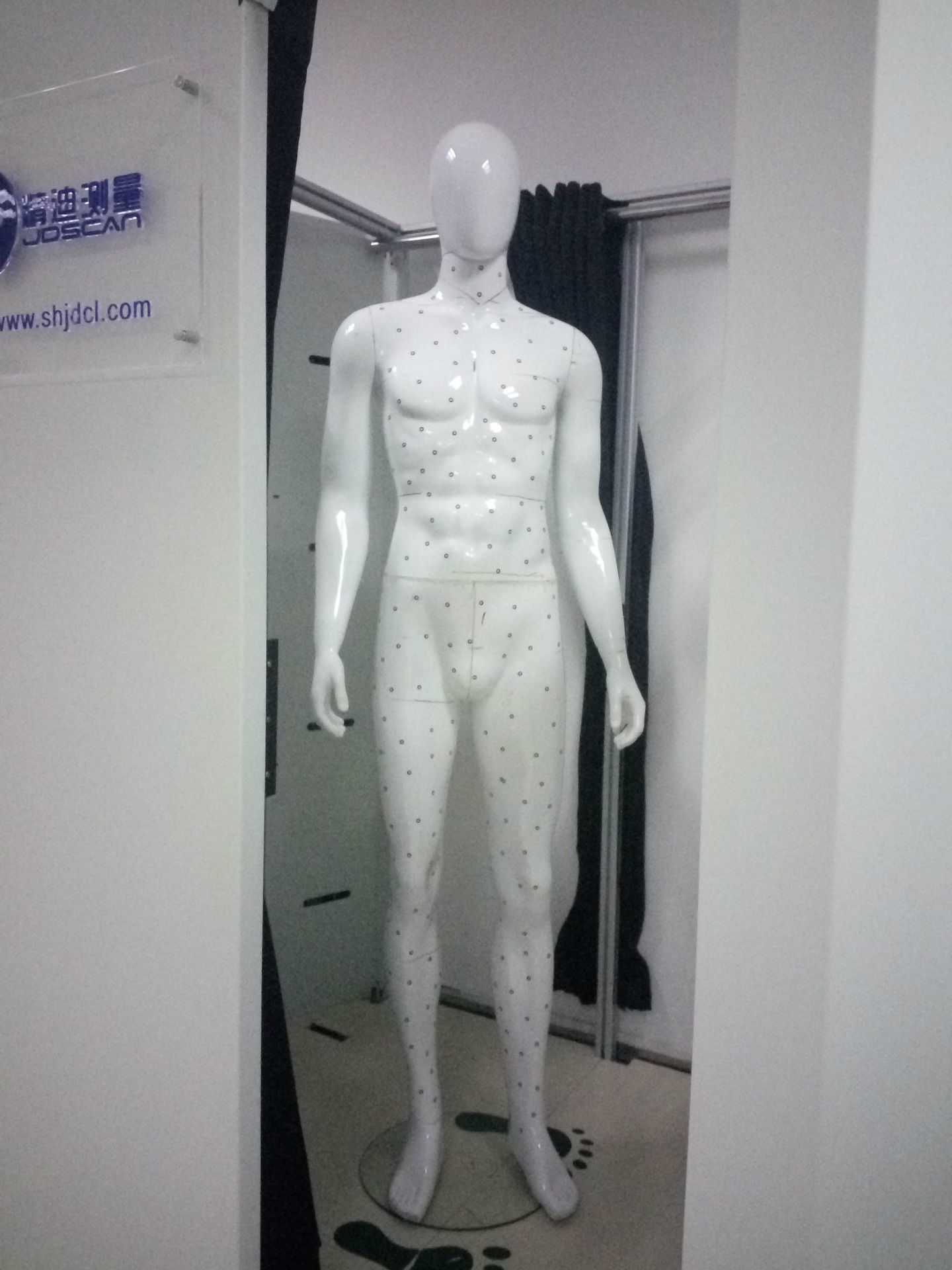

产品应用实景图
