三维扫描仪是一种用于扫描，获取，分析现实世界中物体的几何构造或外形数据的高精密测量仪器。采集到的数据常被用来进行三维重建计算，在虚拟世界中创建实际物体的数字模型。这些模型具有相当广泛的用途，例如在逆向工程、工业设计、数模分析、误差检测、机器人引导、***信息、电影制作、游戏设计等诸多领域都有广泛的运用。
在逆向工程领域，重要的一个环节就是***的获取产品的外形数据，然而对于外形多样，结构复杂的产品很难通过传统的测量手段对其进行准确的测量。三维扫描仪可以快捷的扫描获取产品的外形数据，设计人员可以根据获取的数据进行逆向设计，曲面重构从而设计加工出一款新的产品。有些产品加工出来后，需要对加工出来的产品进行逆向检测，以确定产品是否符合设计要求。通过检测软件对扫描的数据与原始的3D图档进行对比分析，可以直观的检测复杂外形产品的形位误差，以便及时的对产品进行修改，提高产品质量。
三维扫描仪与其他常见的测量仪器相比，具有尺寸小，重量轻，携带方便，适用范围广，操作简单，测量精度高，抗干扰能力强，维护方便等特点。特别是在工业逆向设计，测量精度要求很高等行业有广泛的运用，是逆向
工程，扫描，逆向检测***得力的助手！
三维扫描仪工作原理

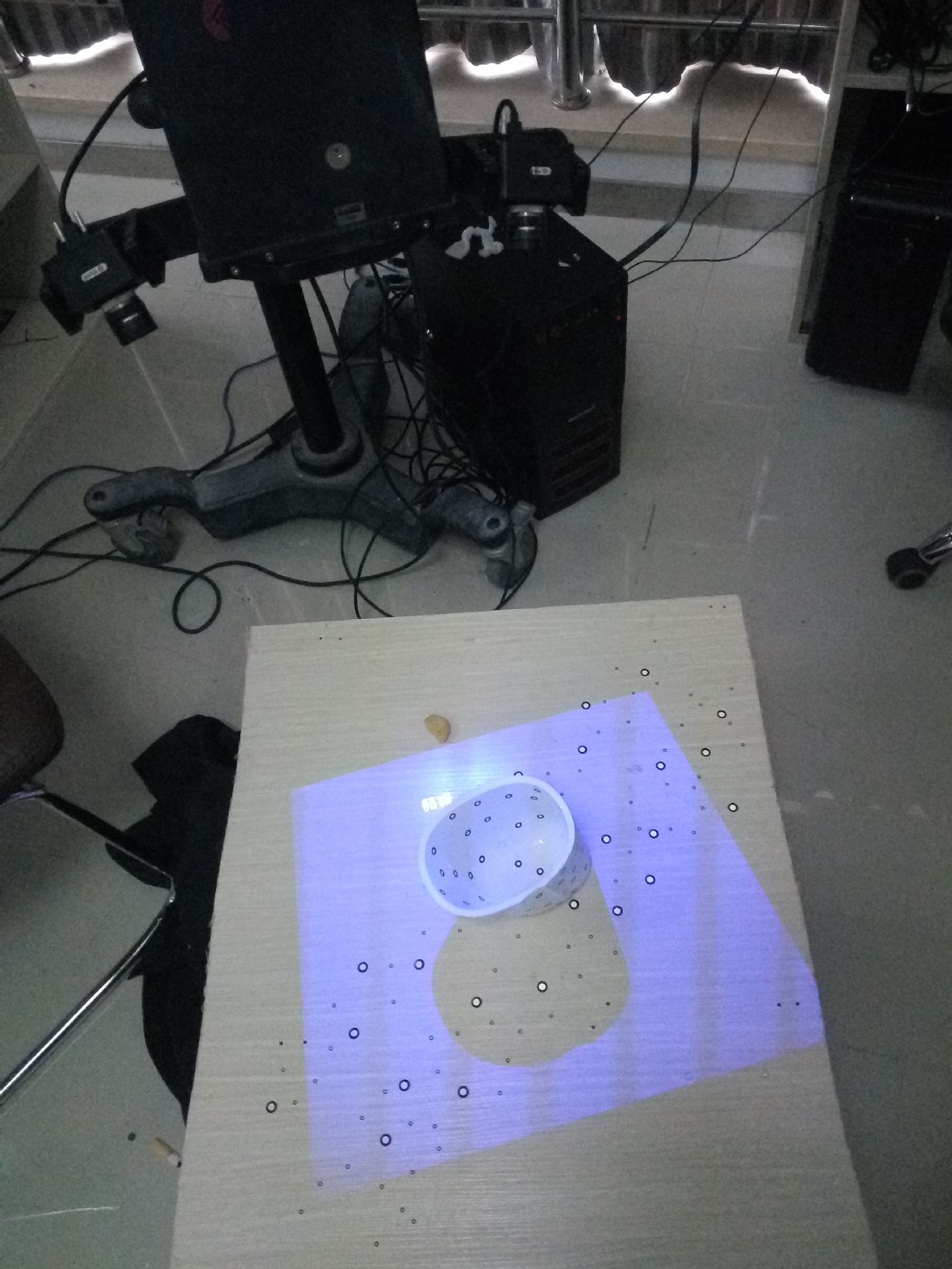

结构光三维视觉是基于光学三角法测量原理。光学投射器将一定模式的结构光投射到物体表面，在表面上形成由被测物体表面形状所调制的光条三维形状。该三维图像由处于另一位置的摄像机探测，从而获得光条二维畸变图像。光条的畸变程度取决于光学投射器与摄像机之间的相对位置和物体表面形廓(高度)。直观上，沿光条显示出的位移(或偏移)与物体表面高度成比例，扭结表示了平面的变化，不连续显示了表面的物理间隙。当光学投射器与摄像机之间的相对位置一定时，由畸变的二维光条图像坐标便可重现物体表面的三维形廓。由光学投射器、摄像机和计算机系统即构成了结构光三维扫描仪系统。

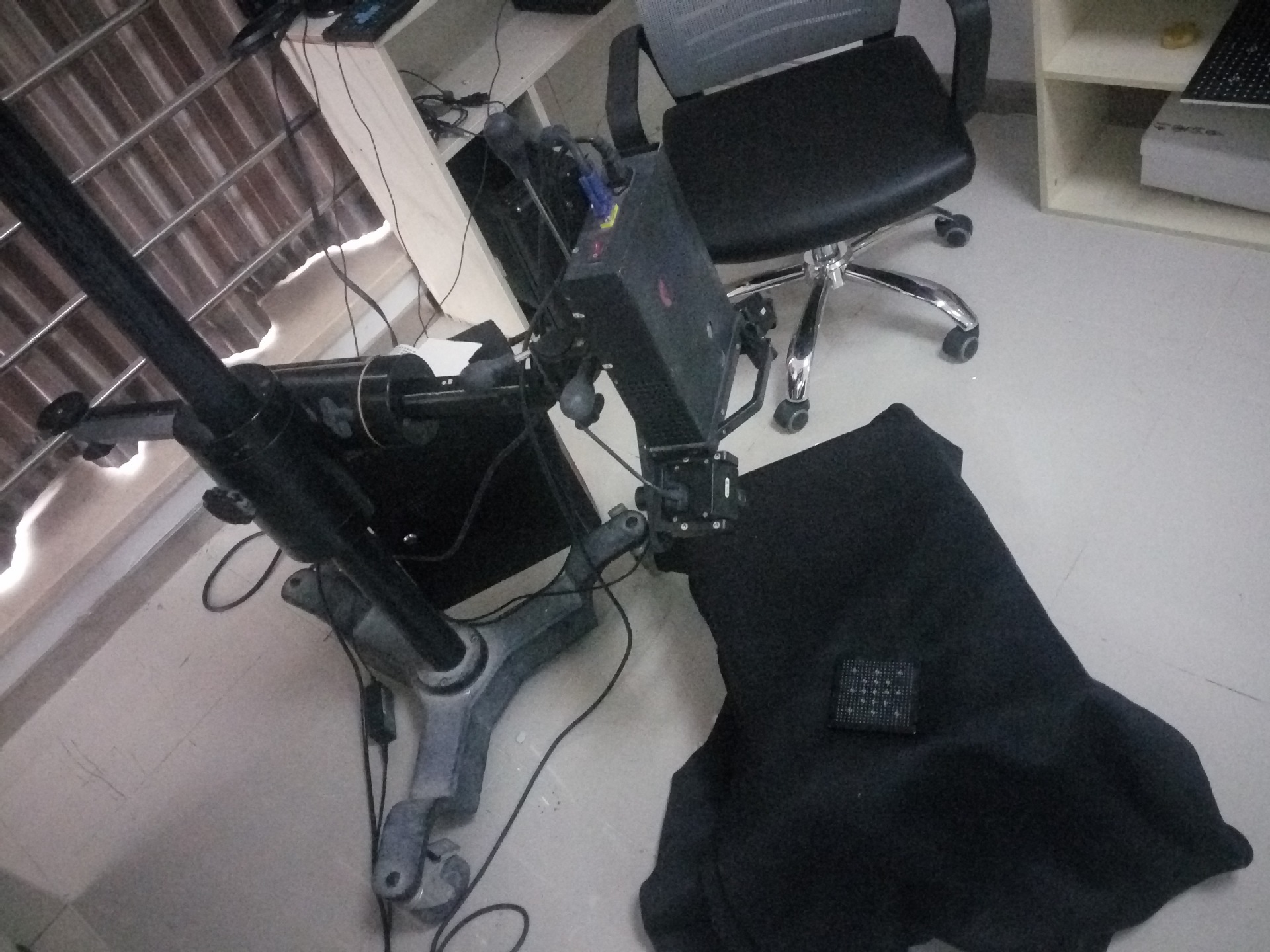

白光扫描仪技术参数
|
机器名称 |
白光三维扫描仪 |
机器型号 |
JD-Scan-A2 |
|
生产时间 |
2013款 |
扫描方式 |
第三代白光 |
|
扫描系统 |
JDScan10.3 |
***大测量范围 |
10mm~2000mm |
|
单幅扫描范围 |
50mm~600mm |
单幅扫描精度 |
0.02-0.03mm |
|
整体扫描精度 |
500mm<0.04(mm) |
扫描速度 |
≤3S（25帧） |
|
拼接方式 |
标志点智能拼接 |
传感器 |
130万像素（工业级） |
|
光栅***器 |
白光高清LED光源 |
镜头数量 |
2组（日本） |
|
机器工作台 |
云台 |
机器工作架 |
重型支架 |
|
旋转转台 |
赠送 |
虑光镜 |
无 |
|
配合摄影测量 |
支持 |
标志点 |
2万个 |
|
质保 |
1年 |
培训服务 |
工程师*** |
|
输出文件格式 |
ASC,IGS,STL |
计算机系统 |
XP/Win7/32位/64位 |
蓝光扫描仪技术参数
|
机器名称 |
蓝光三维扫描仪 |
机器型号 |
JD-Scan-A3 |
|
生产时间 |
2013款 |
扫描方式 |
第三代蓝光 |
|
扫描系统 |
JDScanstudio10.3 |
***大测量范围 |
10mm~2500mm |
|
单幅扫描范围 |
50mm~600mm |
单幅扫描精度 |
0.01-0.02mm |
|
整体扫描精度 |
500mm<0.03(mm) |
扫描速度 |
≤2.5S（25帧） |
|
拼接方式 |
标志点智能拼接 |
传感器 |
130万像素（工业级） |
|
光栅***器 |
蓝光高清LED光源 |
镜头数量 |
2组（日本） |
|
机器工作台 |
云台 |
机器工作架 |
重型支架+三脚架 |
|
旋转转台 |
赠送 |
虑光镜 |
光学滤光片 |
|
配合摄影测量 |
支持 |
标志点 |
3万个 |
|
质保 |
1年 |
培训服务 |
工程师*** |
|
输出文件格式 |
ASC,IGS,STL |
计算机系统 |
XP/Win7/32位/64位 |

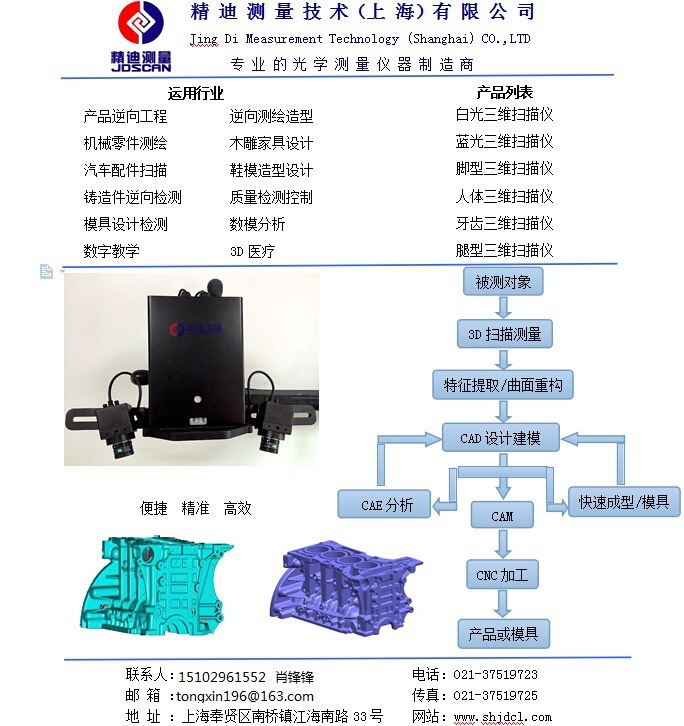

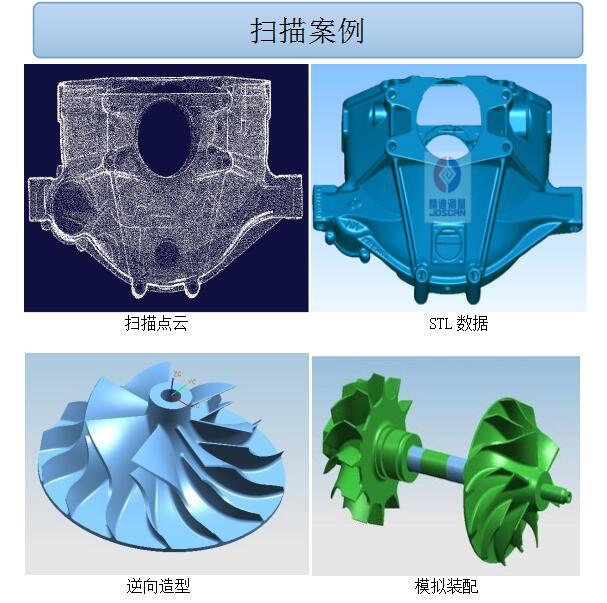

逆向工程工作流程
产品设计分为正向设计和逆向设计。所谓正向设计就是一个从无到有的过程，设计人员首先构思产品的性能，参数和外形等数据，然后利用CAD技术建立产品的三维数字化模型，***终将这个模型转入制造流程，完成产品的整个设计制造周期。逆向设计恰好相反，它是一个“从有到无”的过程，简单的说，逆向工程就是根据已经存在的产品模型，反向推出产品的设计数据（包括设计图纸和数字模型）的过程。
产品优势：
1. 采用***的结构光技术,达到国内外同类新产品的技术水平，与传统的格雷码相移/外插式重建方法相比，测量精度更高，单次测量幅面更大（从50mm到2米）、抗干扰能力***。
2. 强大的全自主软件系统，掌握核心的精度校正技术，所有程序代码都有研发团队进行编写，可完全满足客户的制定要求。
3. 简洁的操作界面,全程一健式操作,不需第三方软件进行处理,一机多用，单幅测量幅面从50mm到2米，系统综合了大中***种规格测量系统，可 测量大至汽车车身小到***大小的物体, 测量物体规格不限。
4. 系统配备强大后处理功能，配备***的积累误差消除和点云精简模块,可以快速完成多幅点云的处理，点云数据量小而细节不丧失，拼接***错层, 可以与工业摄影测量系统配合使用，能完成超大物体的测量,满足逆向设计和产品在线质量检测的不同需求。
6. 扫描速度快，能够在3秒内完成单个幅面600mm到30mm的测量,获取百万个扫描点, 测量点数据非常规则，测量数据基本无杂点。
7. 采用热光源光栅***,对测量环境要求低，可以在室内正常环境或者野外工作, 无需暗室,大多数产品不需要喷显像剂。
8. 支持 ASC, IGES, OBJ, STL, VRML, DXF, MDL, ***F等数据格式, 可以与Pro/E, UG, Imageware, Geomagic , AutoCAD等多种设计软件接口,长期升级和技术支持,以保证系统的长期升级更新和技术支持。

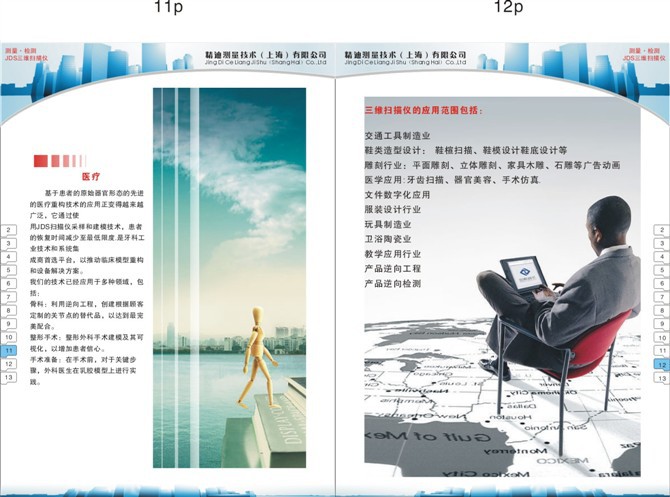

应用行业
l 交通工具制造业
l 鞋类造型设计： 鞋楦扫描 、鞋模设计、鞋底设计等
l 雕刻行业：平面雕刻、立体雕刻、家具木雕、石雕、玉雕等
l 广告动画:虚拟三维重建
l ***应用:牙齿扫描、***美容、***仿真
l ***数字化应用
l 服装设计行业
l 卫浴陶瓷业
l 教学应用行业
l 产品逆向工程
l 产品逆向检测
l 汽车、航天航空、船舶工业、大型模具、铸造件
l 大型***、发电设备及工程机械
l 板料成形、焊接变形、风洞变形、温度变形检测等
