产品概述：

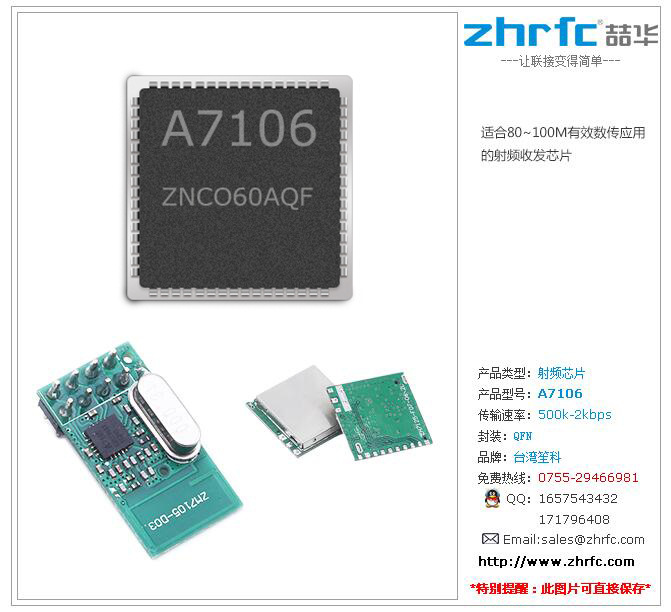

进口电子件元件A7106是一种高性能、低成本的2.4GHz I***频段的无线智能IC收发器。该电子元件集成了高灵敏度（- 95dbm @ 500 kbps）接收和***率的功率放大器（高达1 dbm）。在低数据速率应用,A7106已特殊长LOS强度的距离，因为它的超高灵敏度（107 dBm @ 2kbps， - 104 dBm@25kbps）无需外部LNA、PA基于数据速率登记（0x0e）.用户传输数据从2 kbps到500kbps的速度A7106。支持快速建立时间用于跳频系统。为数据包处理、A7106具有内置的分离64字节的发送/接收FIFO（可扩展到256字节）的数据缓冲和突发传输，CRC错误检测，FEC比特数据校正每码字，清晰频道评估RSSI，数据加密***,提供内部RC振荡器（RX唤醒）支持定期从睡眠中醒来。所有的功能都集成在一个小的QFN 4x4的20引脚封装。
A7106控制寄存器可以很容易地通过3线或4线SPI总线访问。节约用电，A7106支持睡眠模式，空闲 模式，待机模式。易于使用，A7106具有独特的指令集称为选通命令，用于控制内部状态机。基于频闪命令通过SPI总线，单片机可以控制节能的一切，TX发射，RX接收、信道监测、跳频自动校准。此外，A7106支持两一般目的的I / O引脚，gio1和gio2,MCU状态使单片机可以使用轮询或中断方案做无线电控1制。因此，它是监控单片机和A7106之间无线传输数字接口。
应用电路：

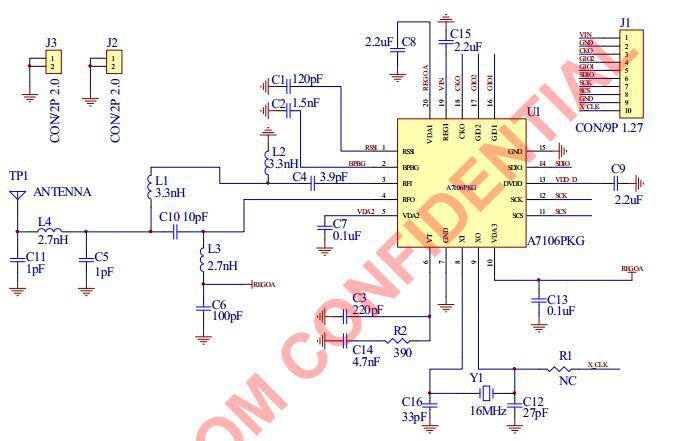

1. A7106示意图与单端50ΩRF射频输出布局
2 C16和C17必须匹配的晶体的负载电容（CLOAD）。Y1是一个具有18 pF CLOAD 16MHz晶体，***大80Ohm ESR和20 ppm的宽
引脚设置：
A7106 QFN 4x4封装顶视图
测试数据：
测试环境
测试数据
