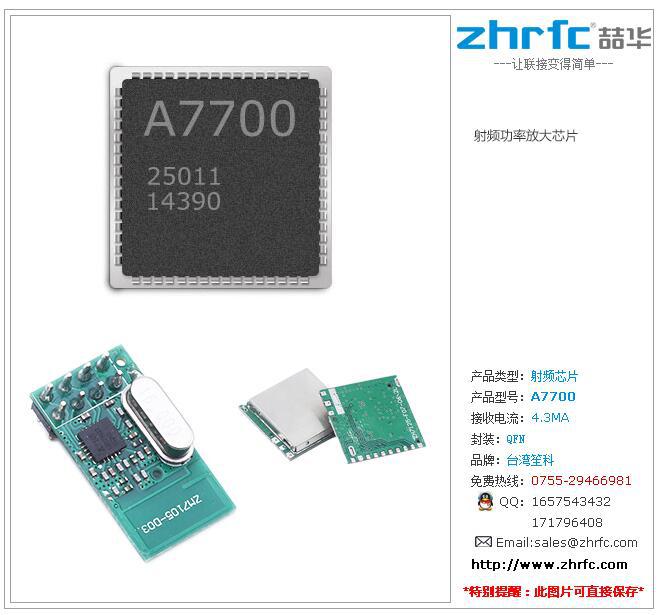

笙科A7700 2.4g功放ic芯片 电子元件集成电路 笙科代理现货供应

         更多产品信息，免费样品申请请点击 http://(点击不了可直接***打开）

 产品概述：

        电子元件A7700采用CMOS技术的高性能、低成本的2.4G功放ic芯片。它集成了PA（达到19dBm输出功率），低噪声放大器（增益高达11 dB），射频开关以及匹配网络，只有很少的外部元件的需要。A7700 可分为两个阶段PA提供扩展的链路预算（距离）高大的TX输出功率和低噪声放大器在无线系统的接收灵 敏度。A7700不仅具有非常低的待机电流（1）也便携式消费电子设备，无线传感器的应用（IEEE802.15.4）在2.4 GHz I***频段。所有的功能都集成在一个QFN-16 3x3mm封装. 总的来说，A7700是所有现有的笙科的2.4GHz TRX提供范围扩展器用户的2.4GHz高功率模块设计包括PCB布局的整体解决方案，匹配网络和性能优化，数传集成电路。

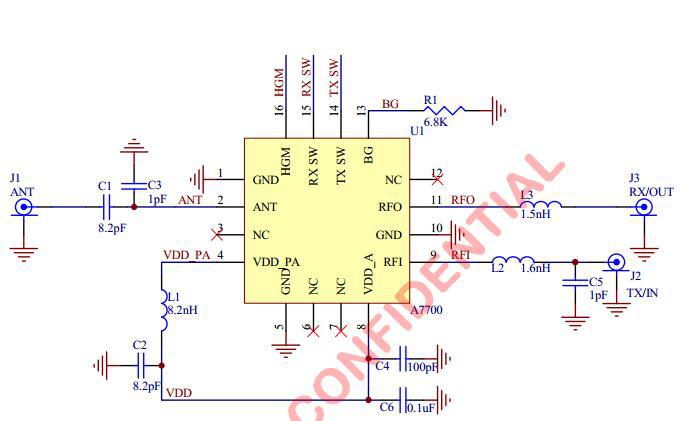

     应用电路：


  引脚设置：

                                                                            A7700 QFN-16 3x3封装顶视图

   测试数据：

                                                                            测试环境

                                                                           测试数据
