喆华ZM2491PA60S 无线串口WiFi模块物联网WiFi远程控制模块 WiFi图传WiFi目镜

  更多产品信息，免费样品申请请点击 http://(点击不了可直接***打开）

一，产品概述：

             ZM2491PA60S  是一款具有信号强，  快读启动、高性价比、小尺寸的低成本的无线收发WiFi模块，该模块集成了MCU、无线射频收发器、TCP/IP协议栈和应用程序,用户只需要对该WiFi模块提供3.3V供电即可***运行。ZM2491PA60S WIFI模块提供了标准UART和GPIO接口方便用户适用, 同时也提供了命令行配置接口，AT指令集，开发SDK等, 便于用户集成到***终产品中,加快产品开发为用户提供 一种低成本WiFi模块方案解决。

    二，技术规格：

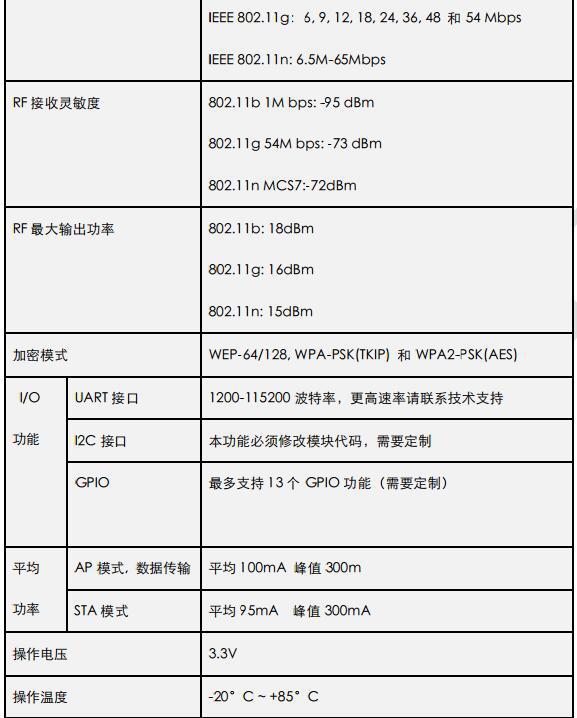

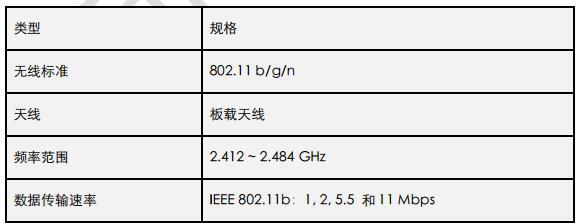

   三，引脚说明：

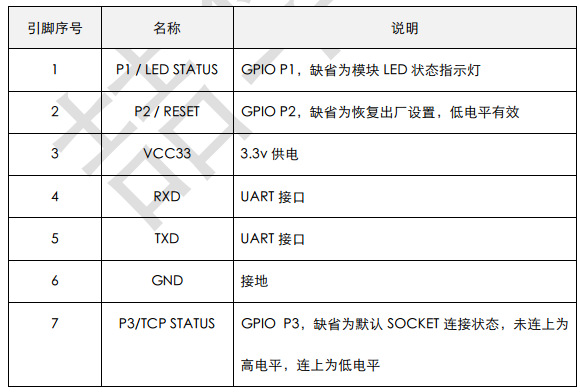

   四，应用电路参考：

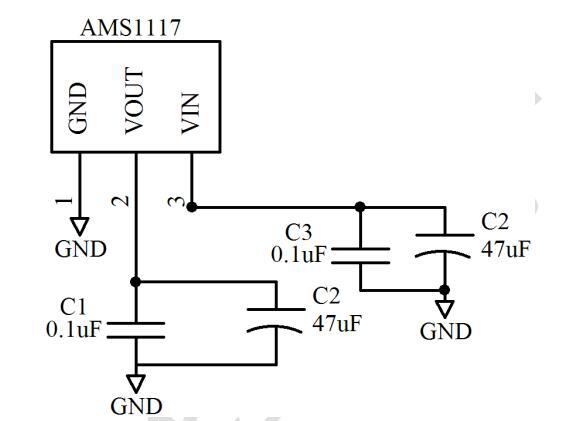

     1.1.3.3V供电电路

                                                                                     图3-1   3.3V供电电路

     注意：

      1、我司此系列的模块对电源供电电路有一定要求：3.3V 的供电电压的纹波系数要小于200mV，输出峰值电流要大于250mA（3.3V 稳压器件选择时需要根据实际电路的电流来决定）。

      2、建议 PCB 板布线时，3.3V 的电源线需按大于300mA 的线宽来布线。

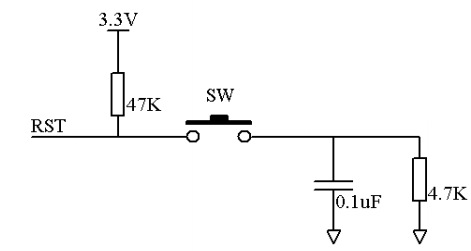

     1.2. ***缺省设置电路

                                                                                 图 3-2  ***缺省设置电路

     1.3 LED Ststus 驱动电路

                                                                                  图 3-3 LED 驱动电路



    五，机械尺寸：



    六，测试数据：

                                                                              测试环境

                                                                       测试数据
