隐形光缆（FTTH隐形微缆）

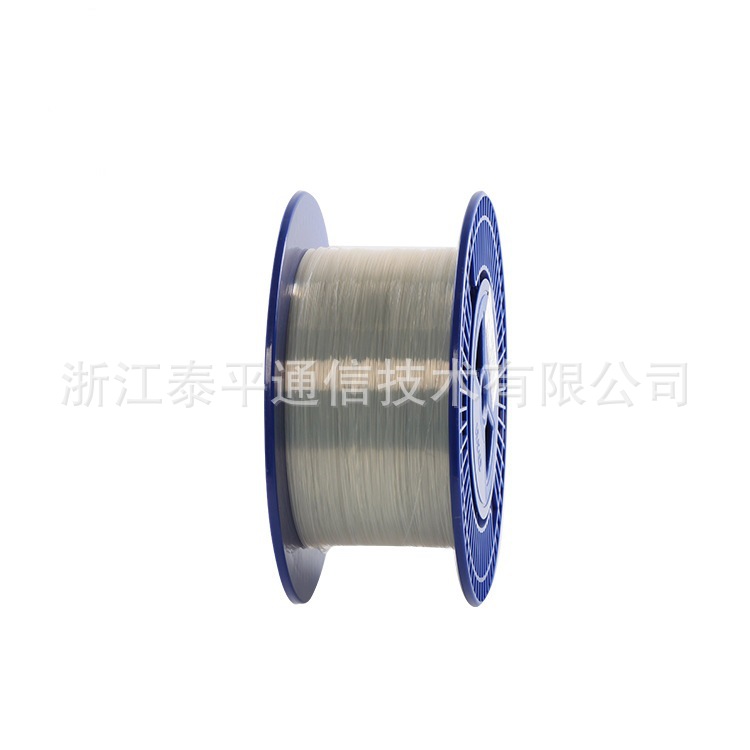

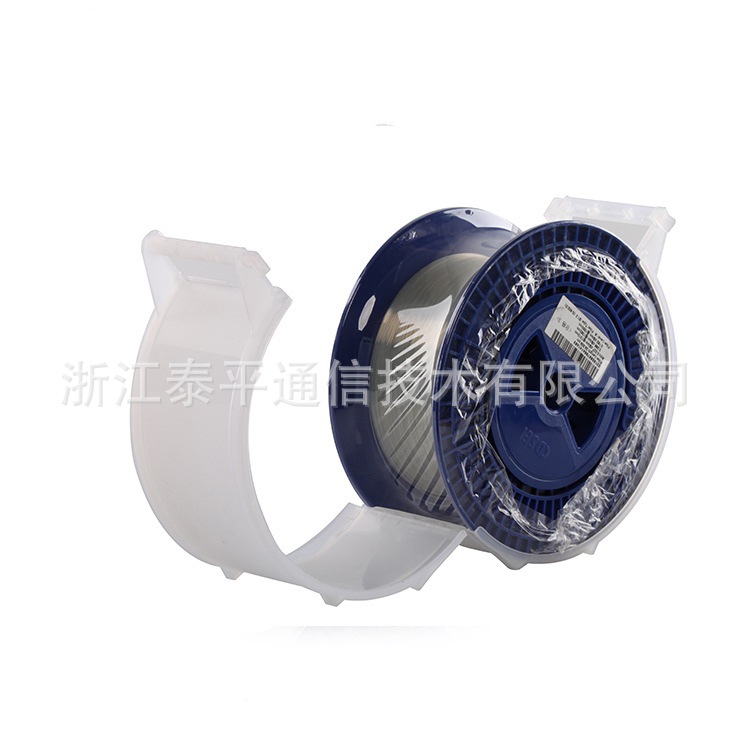

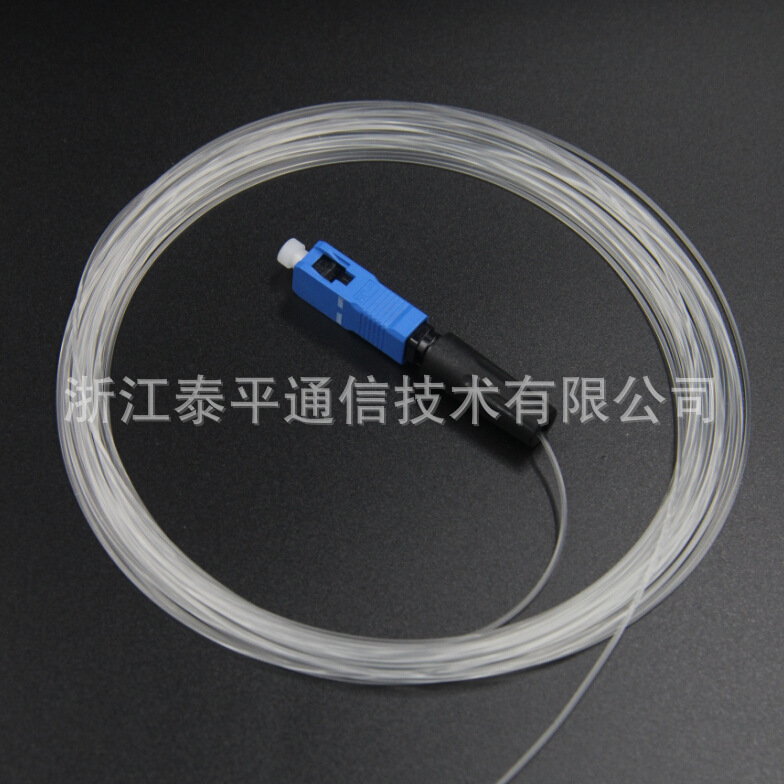

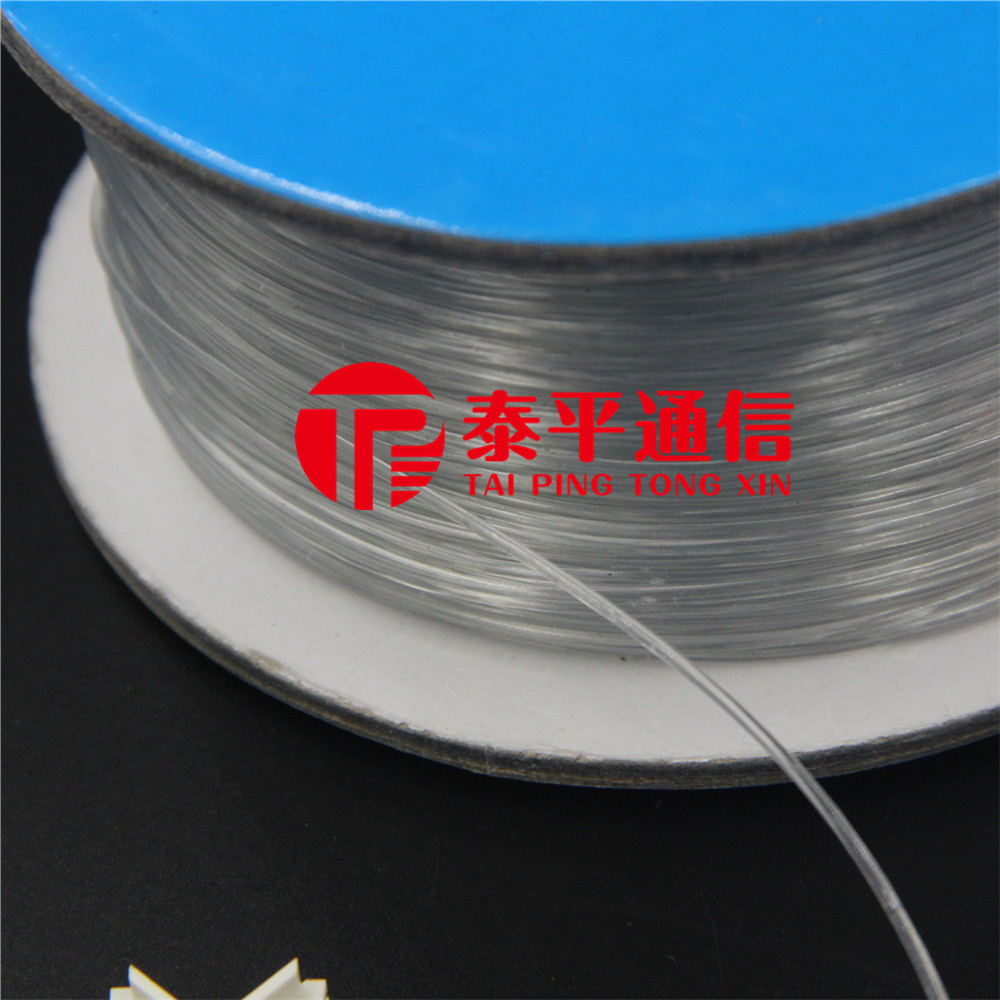

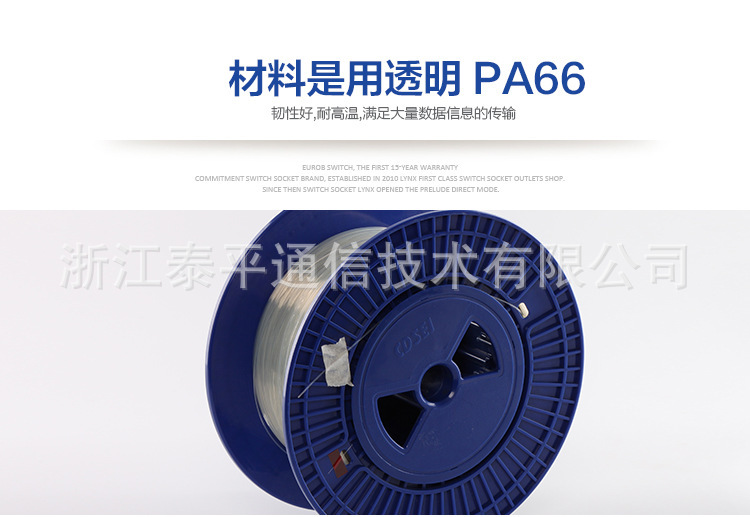

「TaiPing泰平通信|3W三网通信&TAC隐形光缆|TAC隐形皮线光缆|FTTH光纤入户隐形缆|FTTH室内隐形光缆厂家」我公司生产的TAC隐形光缆也叫TAC隐形光纤，FTTH隐形光纤，TAC隐形微缆解决方案提供了一个家庭及企业办公环境的快速、灵活、几乎隐形的微缆安装解决方案。利用轻巧、便携的手持式安装工具和附带热粘胶涂层的900微米型微缆，安装人员能够利用微缆本身的粘性表层，快速，轻松地将微缆安装在墙脚线、门窗、装饰条周边。适合高档别墅、公寓、企事业单位的光纤到户布线。隐形光缆是覆热熔胶透明紧套光缆的简称。是由G.657.B3光纤、透明紧套层、外覆一层热熔胶组成光缆，各层采用挤塑工艺分步挤出，标称外径1.2mm。 隐形光缆适用场合是用户不接受皮线光缆入户的应用场合或解决用户的入户难的问题，尤其是老旧小区和办公场所。所用的光纤是最小弯曲半径为5mm的G.657.B3光纤。敷设时无须在途径处打钉、做支架、打孔、做管道等，破坏室内原始结构，或者由于敷设的不连续会造成光缆下垂、脱落等安全隐患，同时因为光缆几乎透明所以不会影响室内美观，施工方式简单，只需要手持式加热安装工具就能完成敷设工程。

FTTH隐形光缆是覆热熔胶透明紧套光缆的简称。是由G.657.B3光纤、透明紧套层、外覆一层热熔胶组成光缆，各层采用挤塑工艺分步挤出，标称外径1.2mm。 隐形光缆适用场合是用户不接受皮线光缆入户的应用场合或解决用户的入户难的问题，尤其是老旧小区和办公场所。所用的光纤是最小弯曲半径为5mm的G.657.B3光纤。敷设时无须在途径处打钉、做支架、打孔、做管道等，破坏室内原始结构，或者由于敷设的不连续会造成光缆下垂、脱落等安全隐患，同时因为光缆几乎透明所以不会影响室内美观，施工方式简单，只需要手持式加热安装工具就能完成敷设工程。

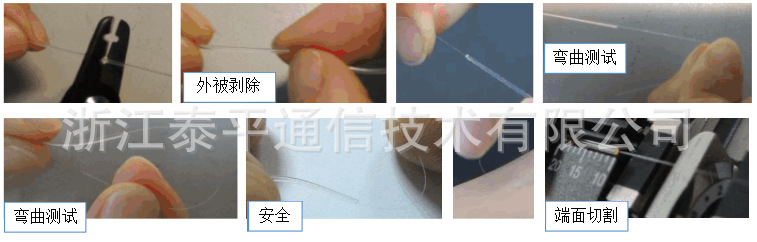

特点/优势 -- 各层紧密不分离，近乎透明； -- 特殊紧套层，剥离性较好； -- 特殊热熔胶，粘结性能强； -- 外表面光滑，无目视可见孔洞、疤痕等缺陷； -- 最小弯曲半径达到5mm，室内无死角敷设； -- 手持式敷设工具，无须复杂的布线方式，方便快捷； -- 插电式工具，节约资源，绿色环保。	执行标准 YD/T 1258.2-2003室内光缆系列 第二部分 单芯光缆 GB/T 7424.2-2008 光缆总规范 第2部分  光缆基本试验方法

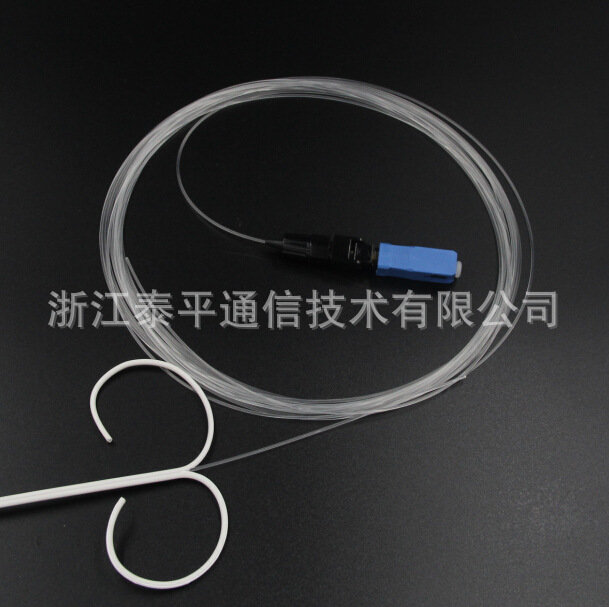

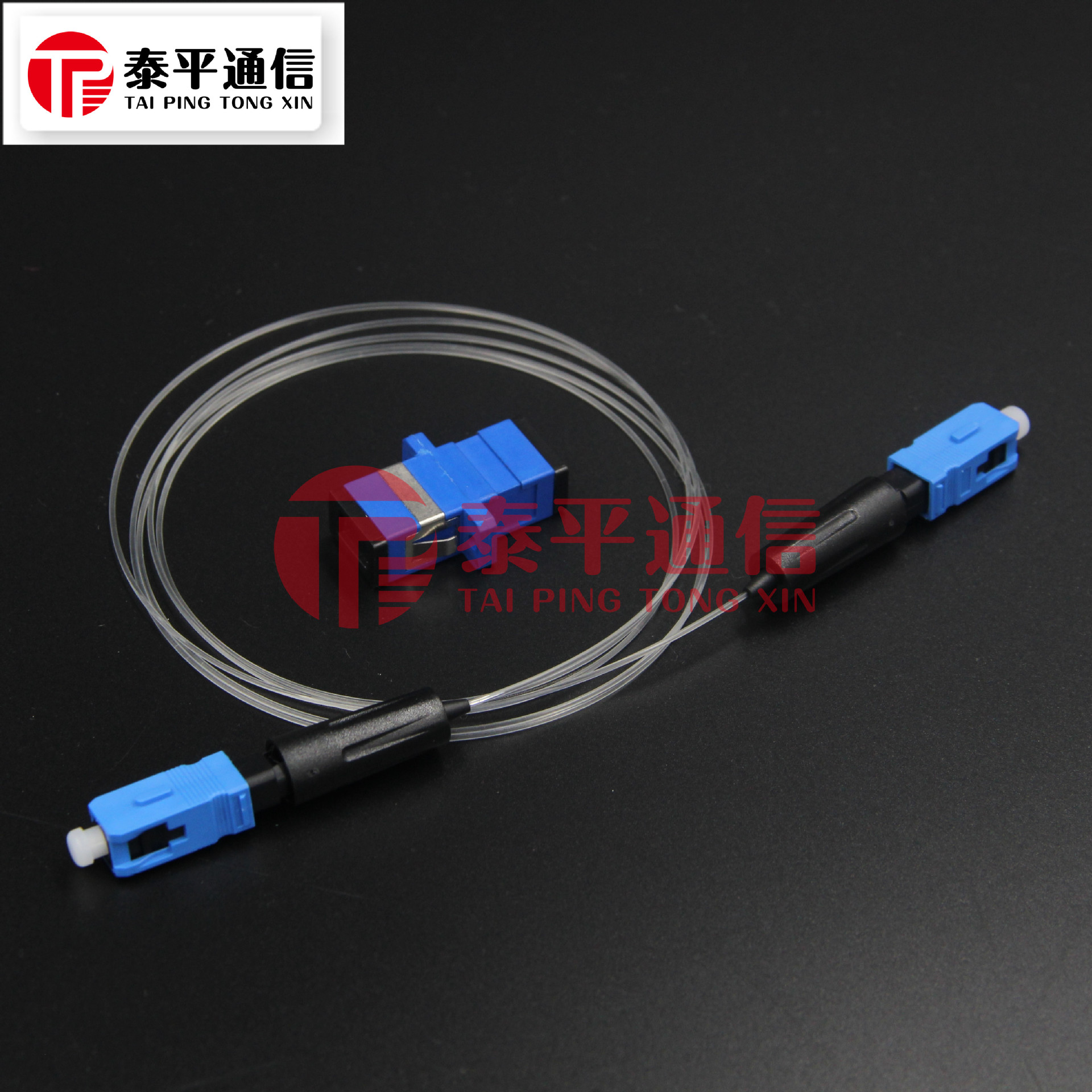

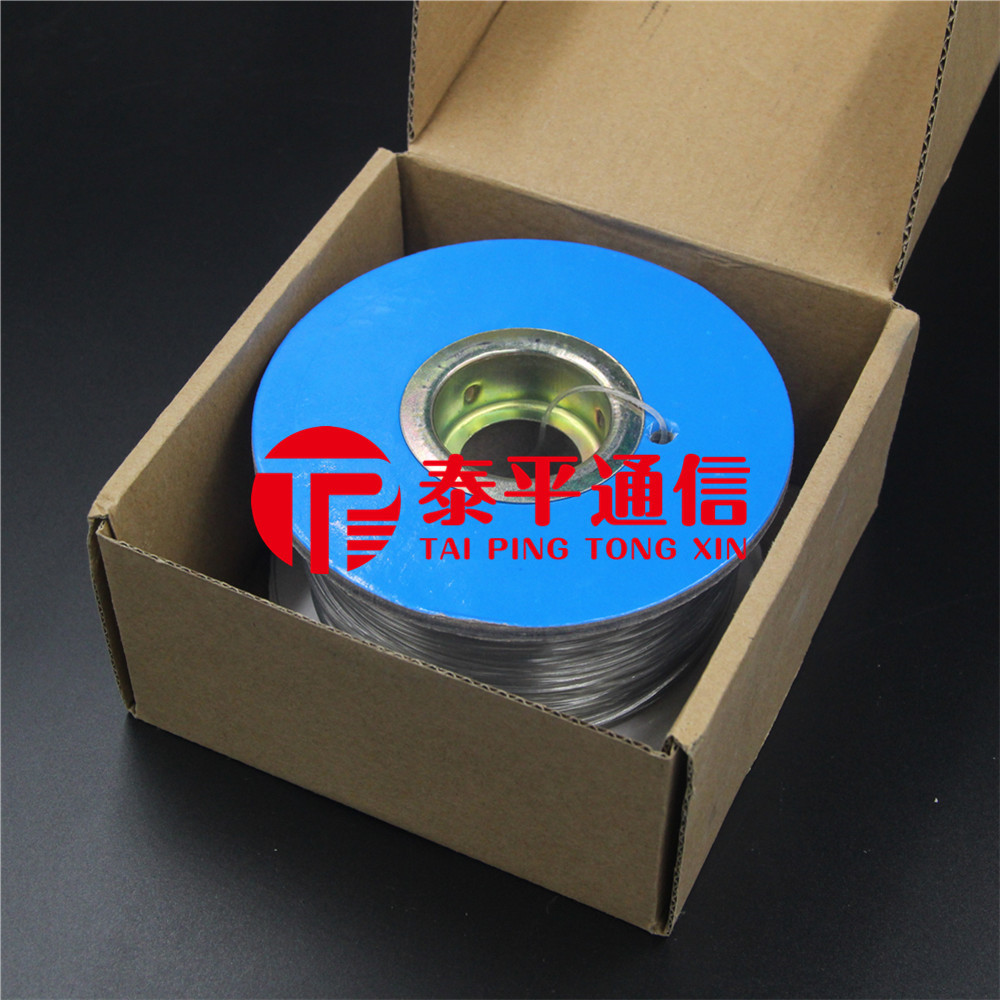

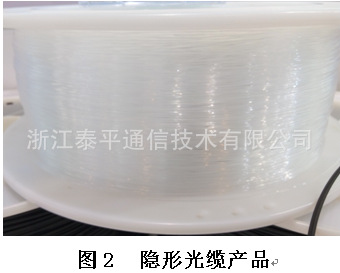

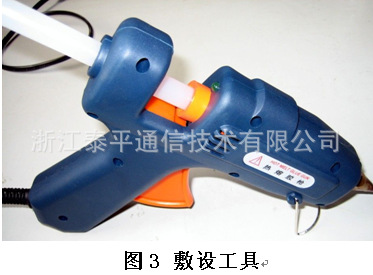

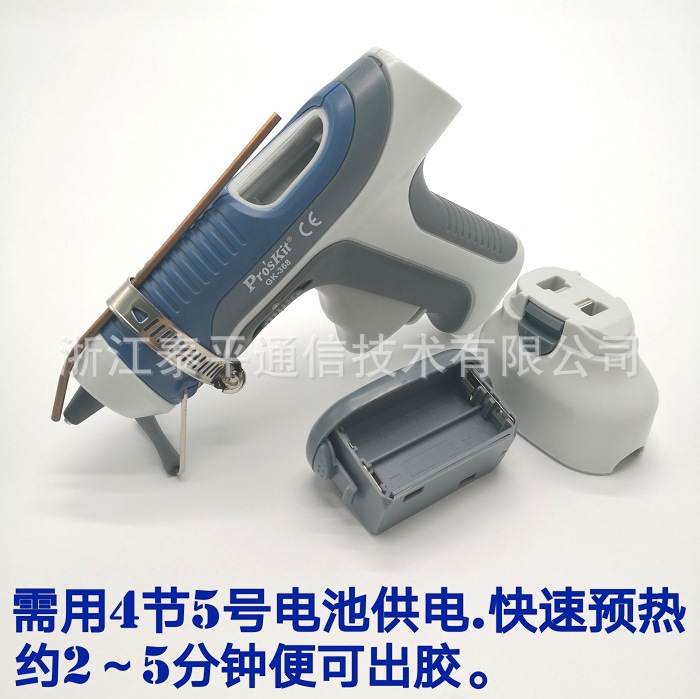

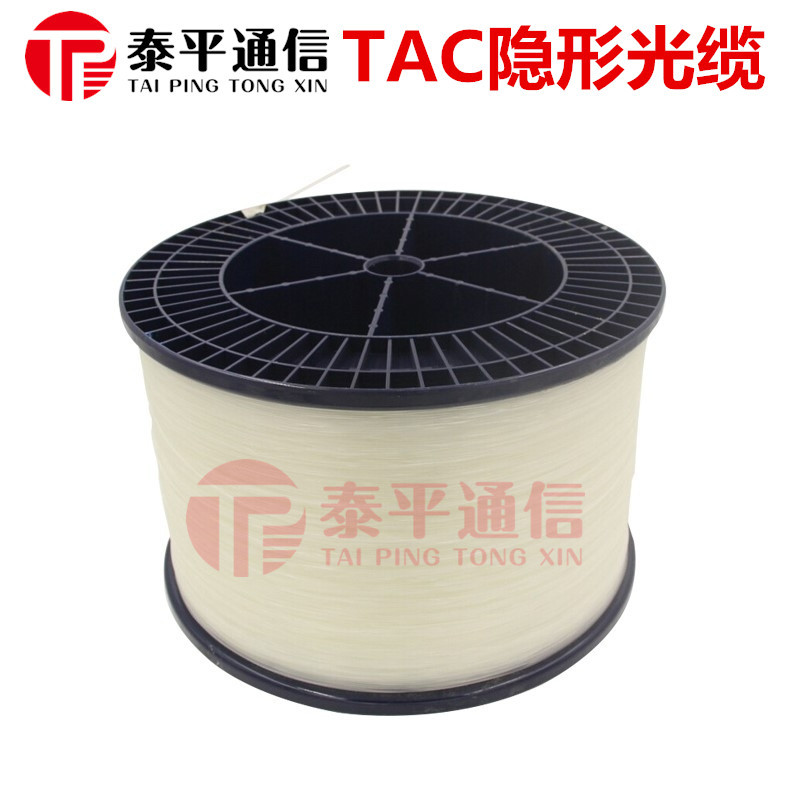

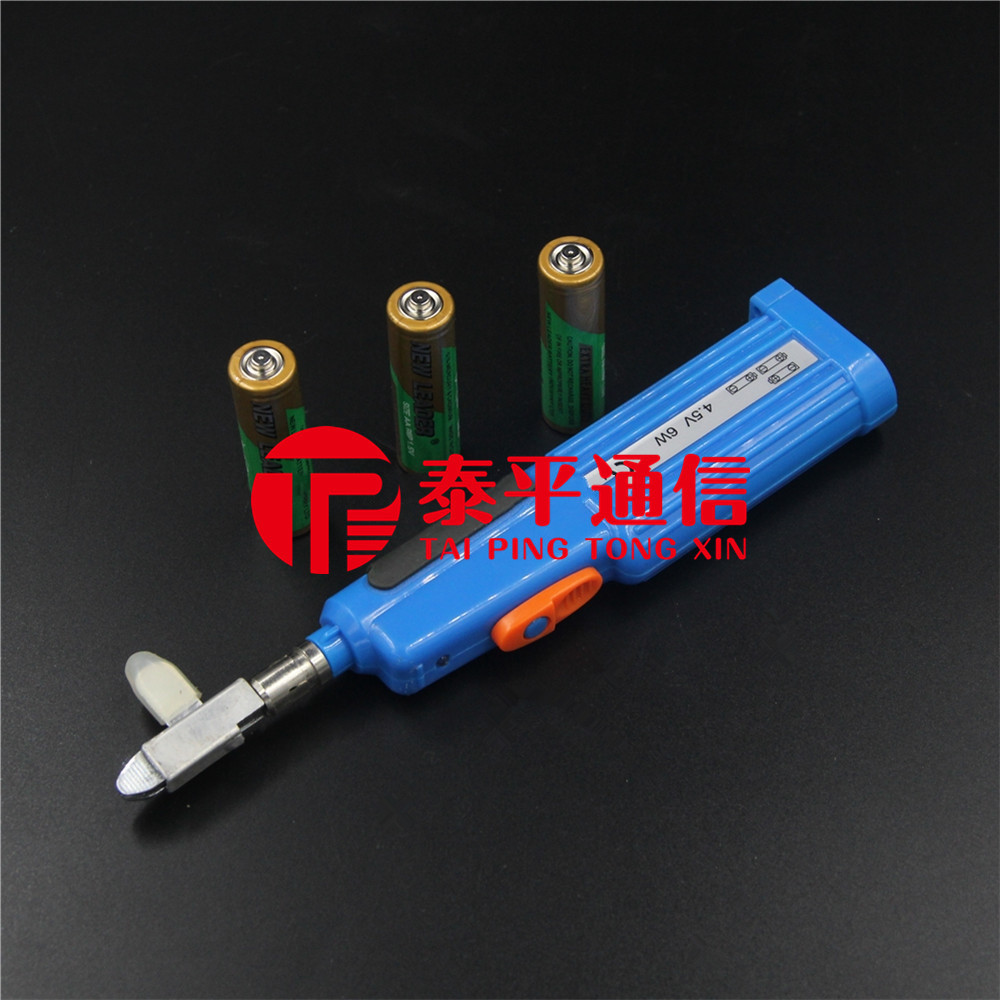

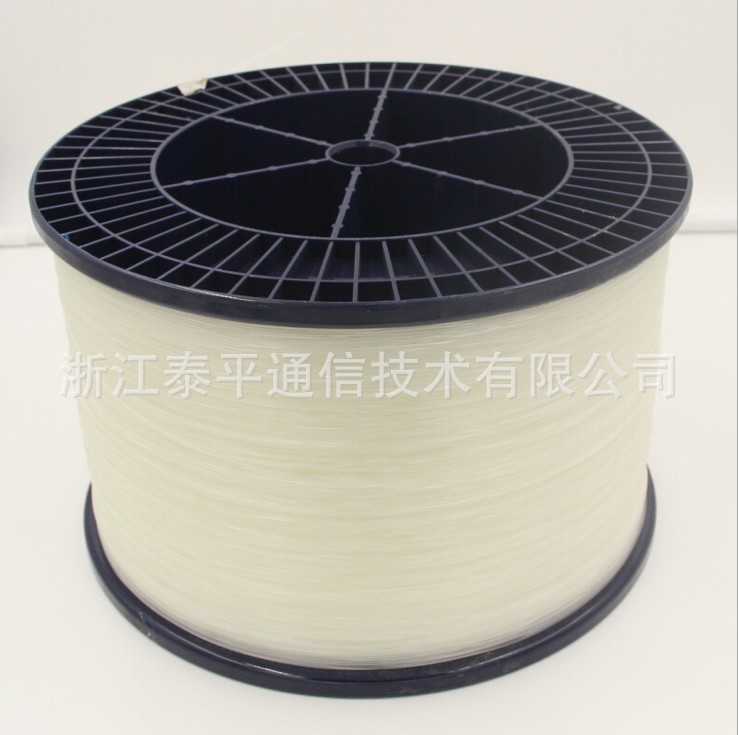

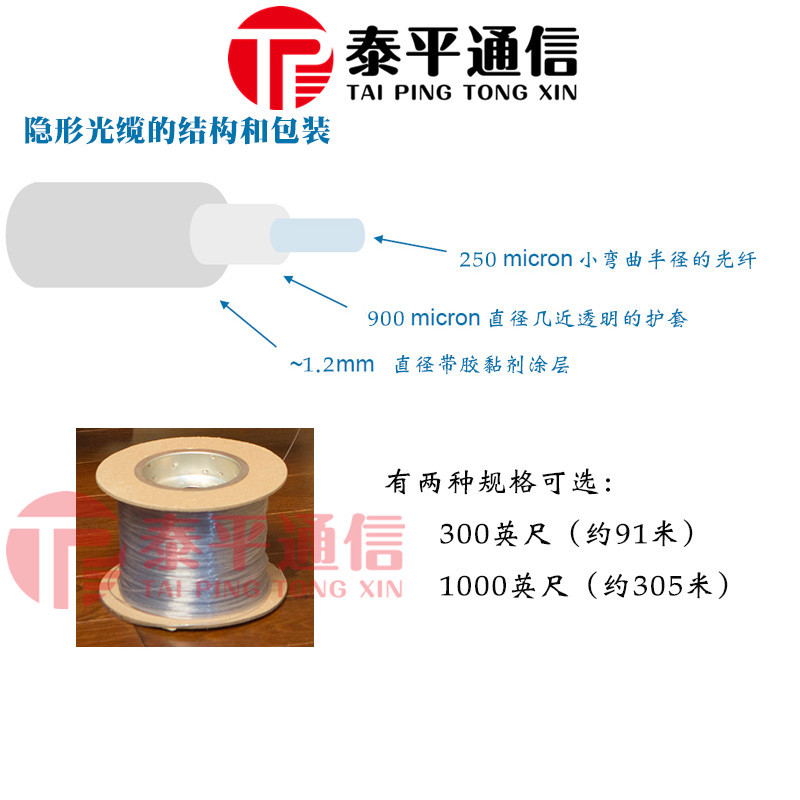

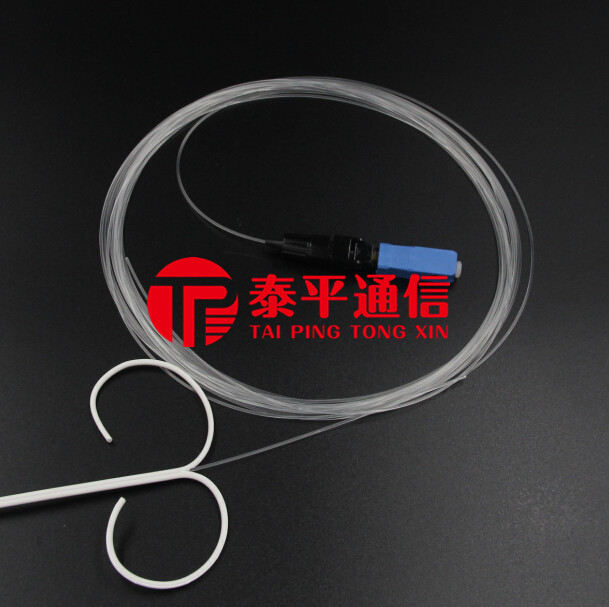

图1.隐形光缆图技术参数     技术参数     光缆外径: 1.2mm,  大约重量:1kg/km  颜色：几乎透明,     衰减:≤0.40/0.30dB/km 在1310/1550窗口  最大拉力: 6N     储存温度: -30℃~+50℃, 运行安装温度: -10℃~+50℃ ◆ 安装工具   图2. 工具示意图   图3. 施工安装图 ◆ 安装工具参数 尺寸：长245mm(线长1.3m),  大约重量：200g 最大功率: 60W, 电压: 220V, 温度范围: 100℃～300℃     使用说明： 工具插电，设置温度185℃，预热约30秒，将隐形光缆导入手持式加热安装工具加热头凹槽中，逐渐按压移动工具施工，根据隐形光缆表面热熔胶融化情况，可适当升高或降低温度。

当入户光纤玩起了隐身术 装宽带从此不钻孔、不破墙 隐形光纤真的来了！

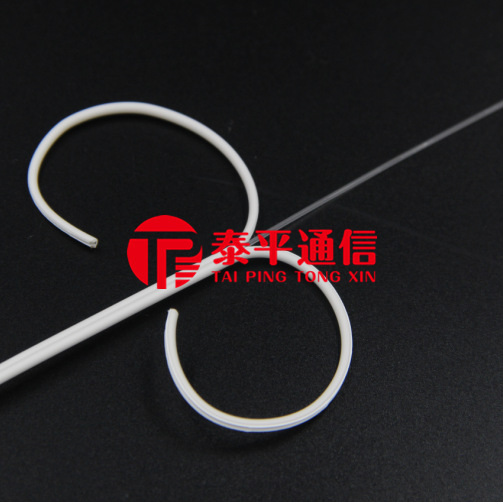

隐形光纤是一种直径0.12厘米、几近透明、抗弯曲的光纤，无需穿管铺设，能够快速轻松地安装在墙脚线、门窗、装饰条周边。该光纤解决了老旧小区居民室内无光纤布线和新装修居民家中忘记预留网线布线且不想打孔的烦恼。

原先的普通光纤入户，钻孔、打钉、暗管、穿线、绑扎、卡线… 传统FTTH入户布线容易对室内装修造成破坏，对环境太不友好。

于是，一种“几乎看不见”的室内隐形光缆火了，它不用线卡固定，隐形、美观、无损，且降低了安装难度。

当光缆玩起了隐身术，入户布线是这样的...

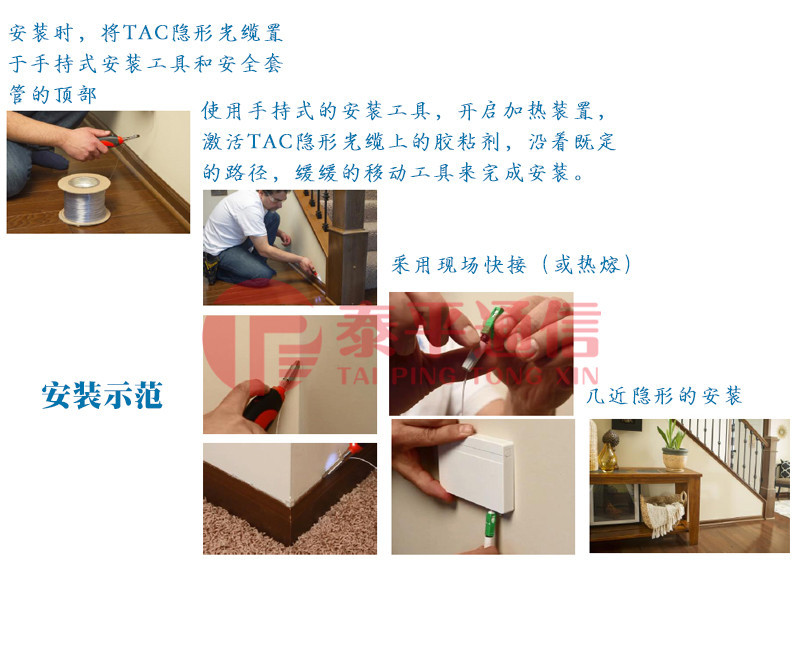

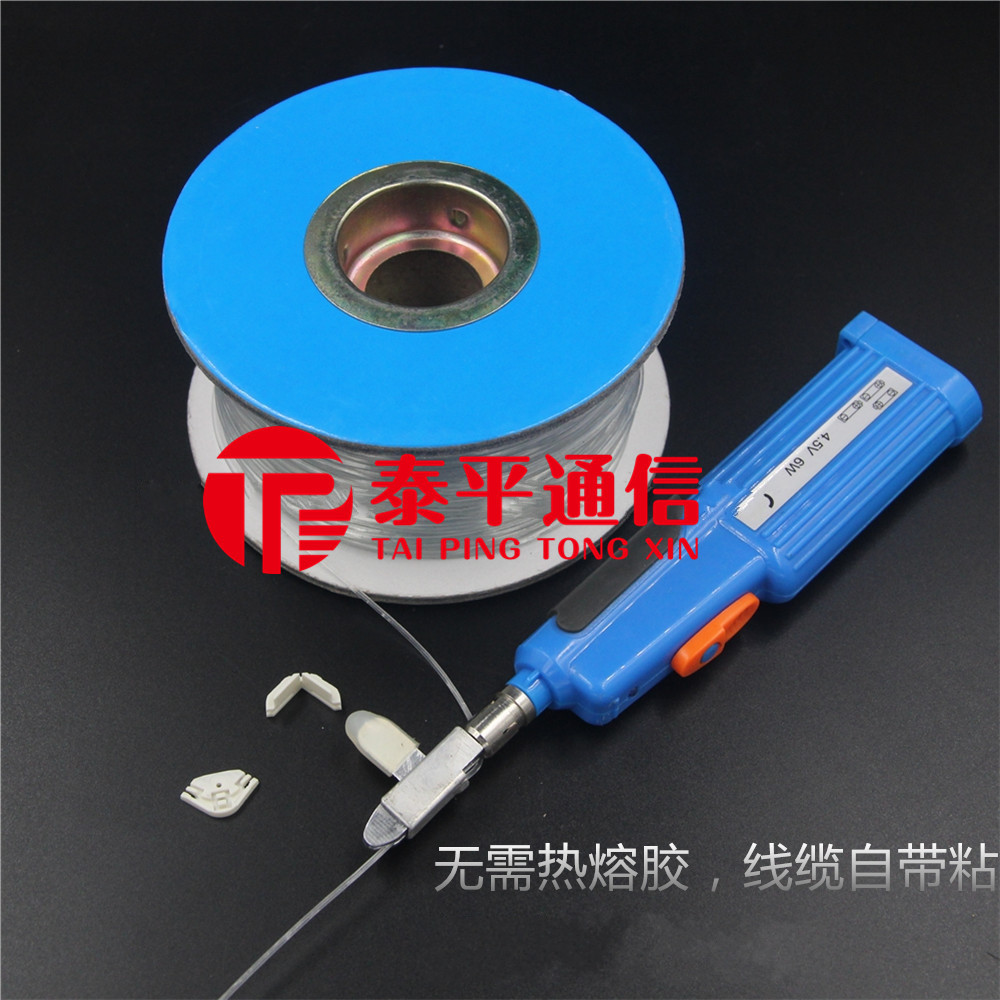

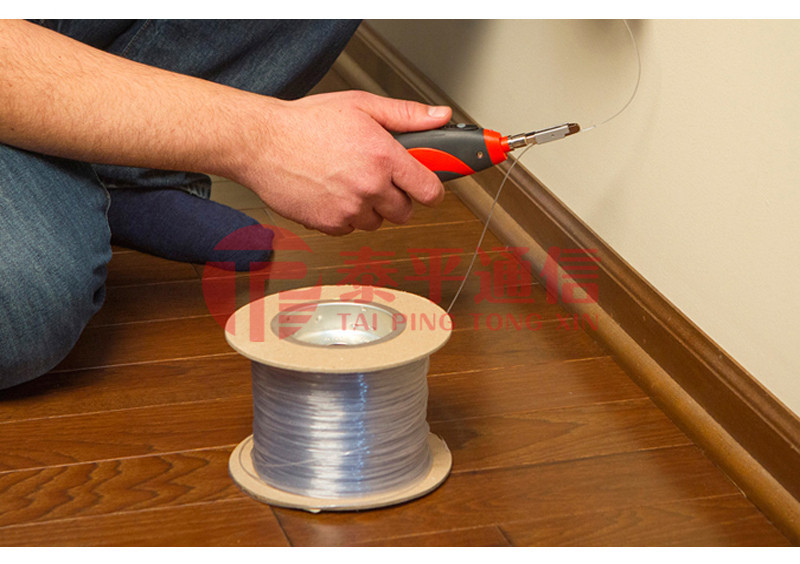

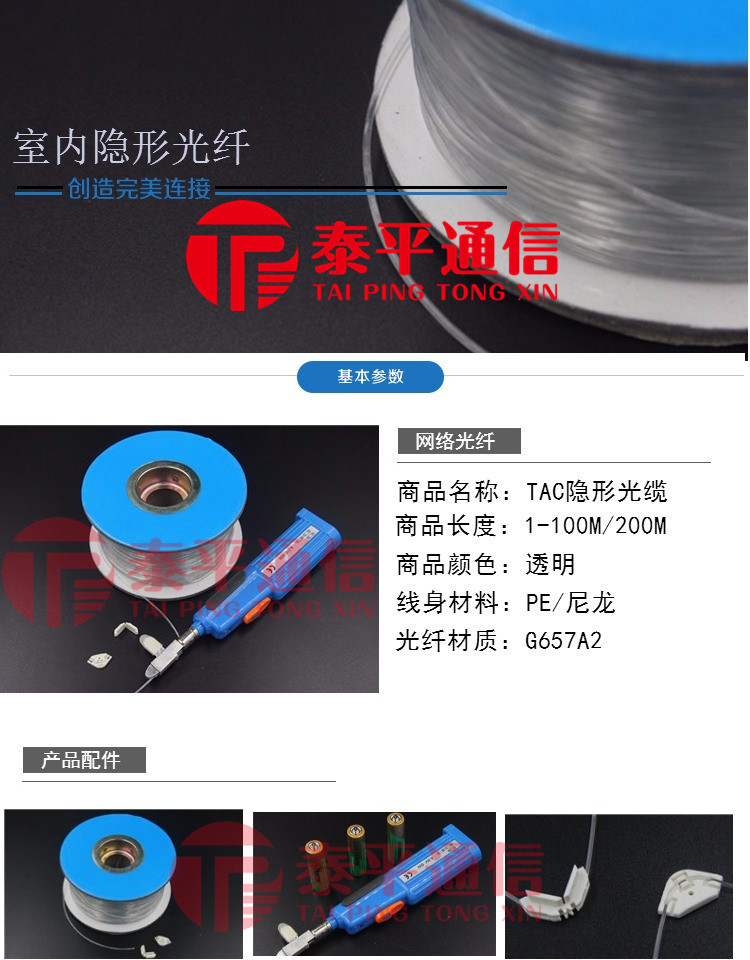

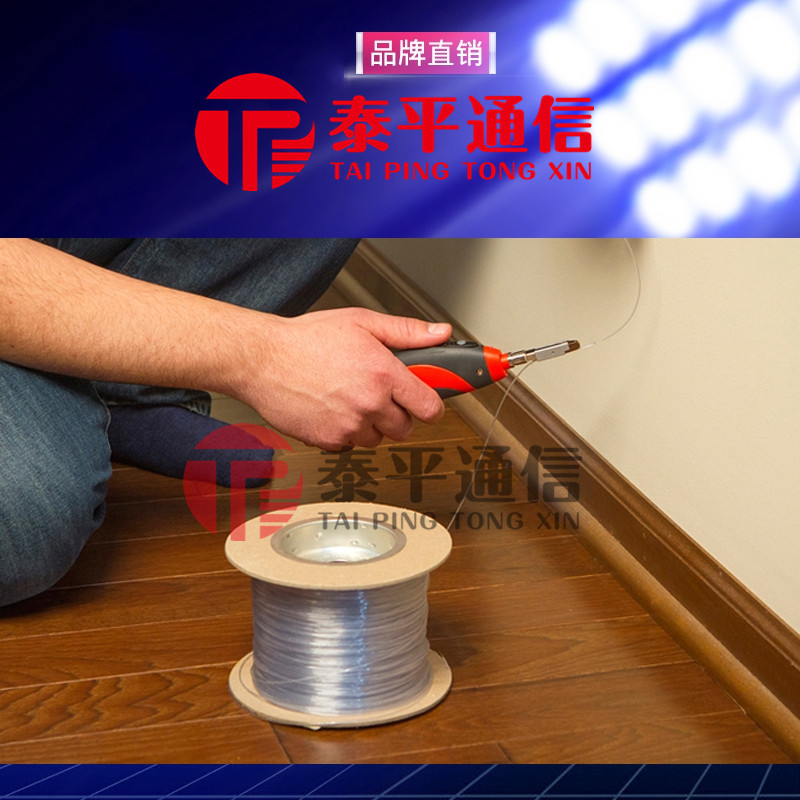

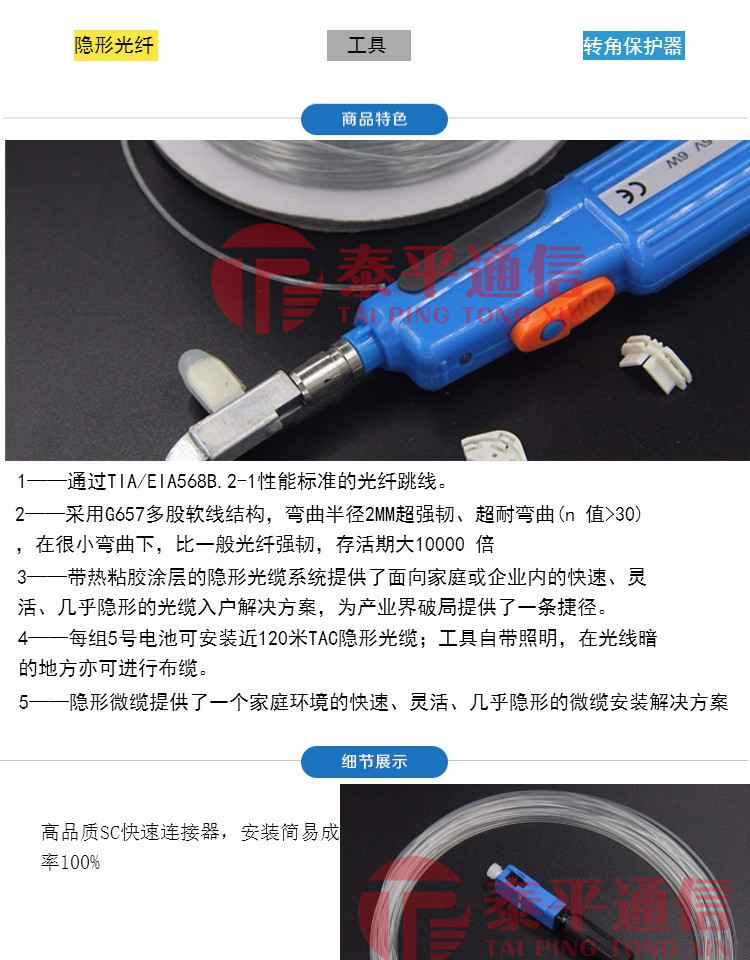

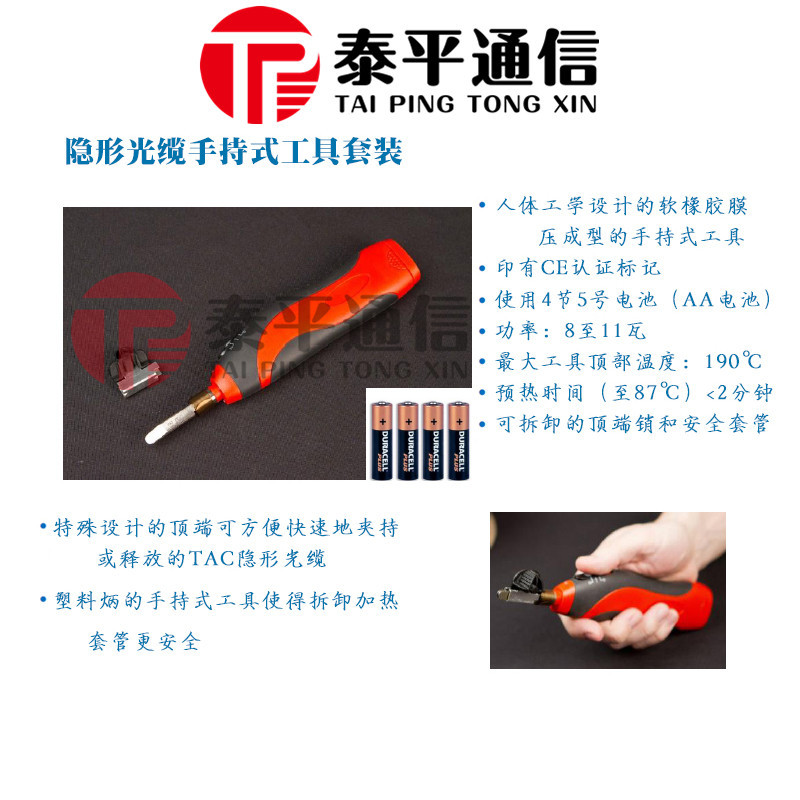

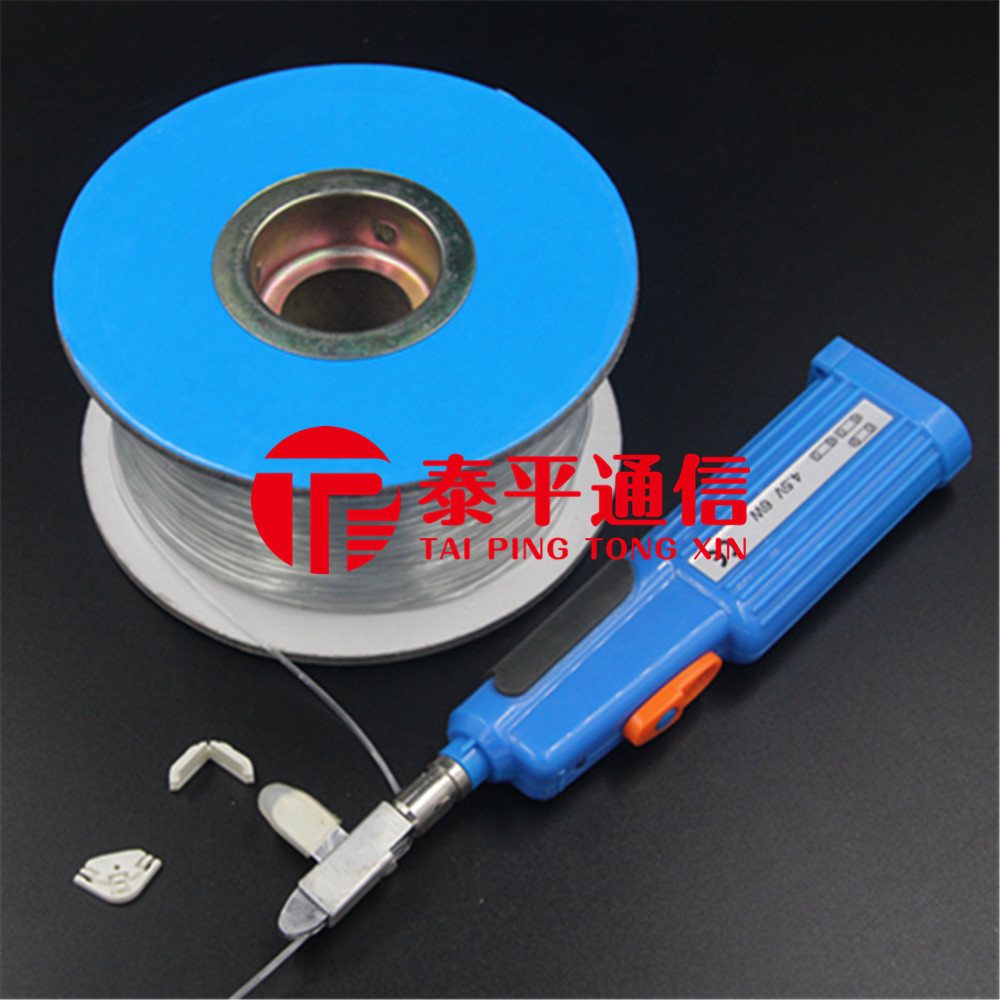

布放隐形光缆，你首先需要一把手持式安装工具和隐形光缆，即附带热粘胶涂层的光纤微缆

然后，进行室内布线规划



室内布线规划时，为了保护光纤不受破坏，尽量避免一些容易受损或没有门框装饰的区域，并尽量保持线路水平和垂直，避免弯角。



接着，准备工具。将隐形光缆嵌入手持式安装工具的槽道里，戴上套筒。



打开开关，按住按钮，指示灯点亮。

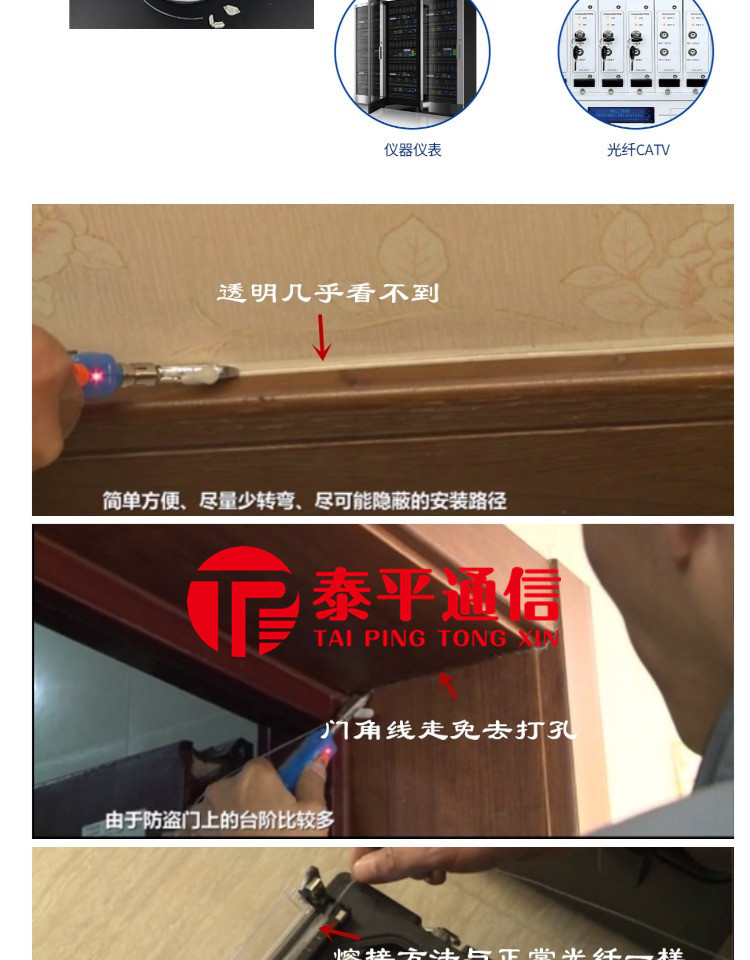

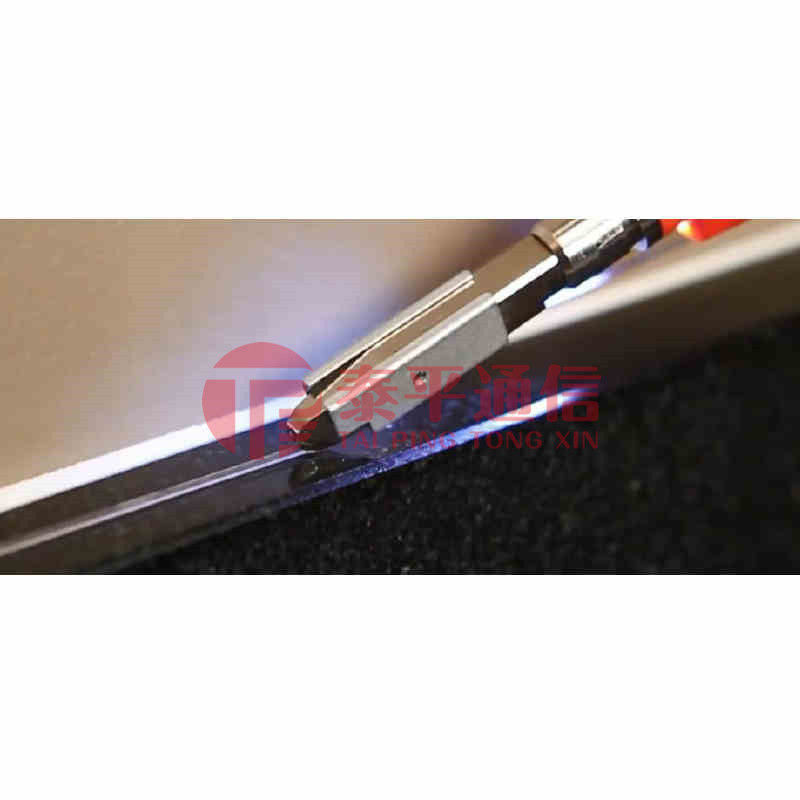

现在开始进行光缆布线



施以均匀的力量，推荐以每秒2.5厘米的速率进行布线。



如果隐形光缆未附着稳固，来回重新布放。

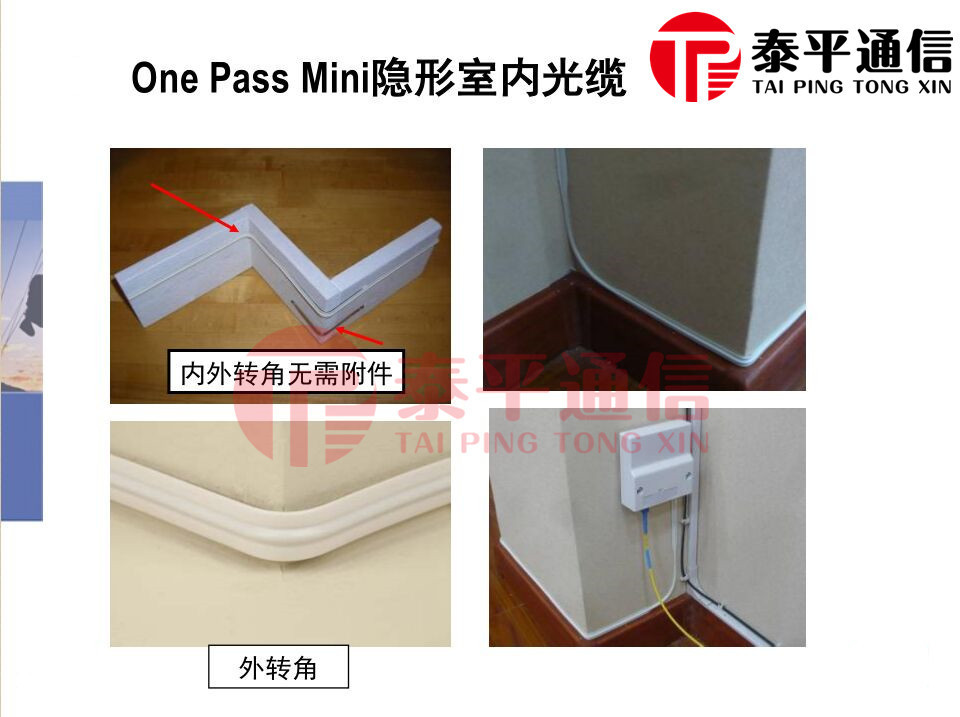

室内拐角处放慢速度，按住拐角布线处几秒钟，保持5mm半径的弯角

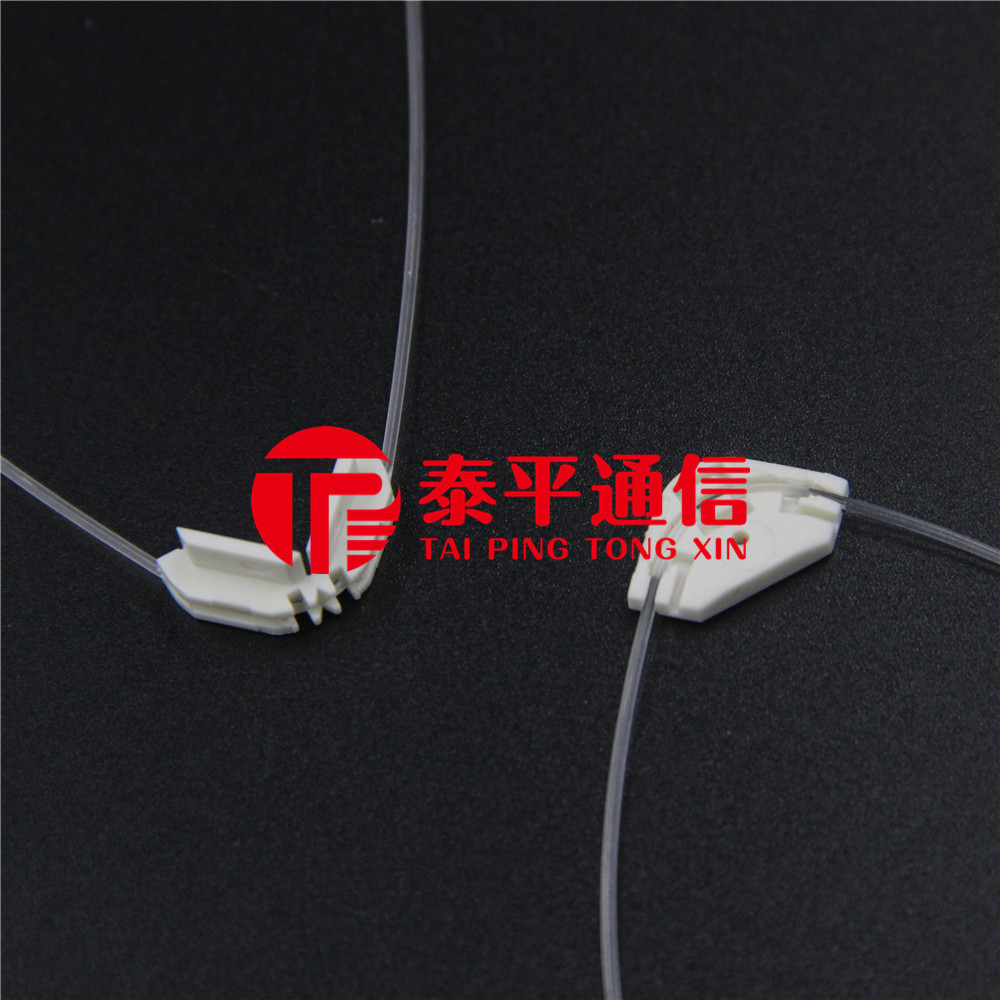

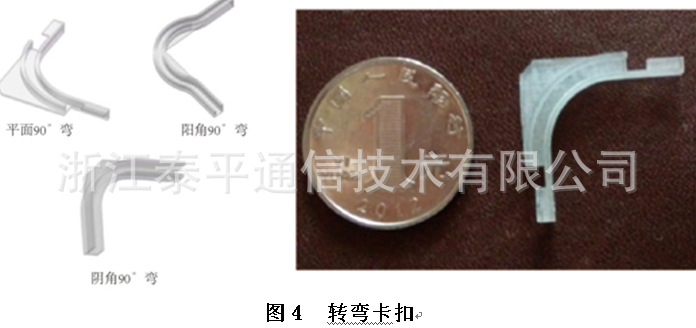

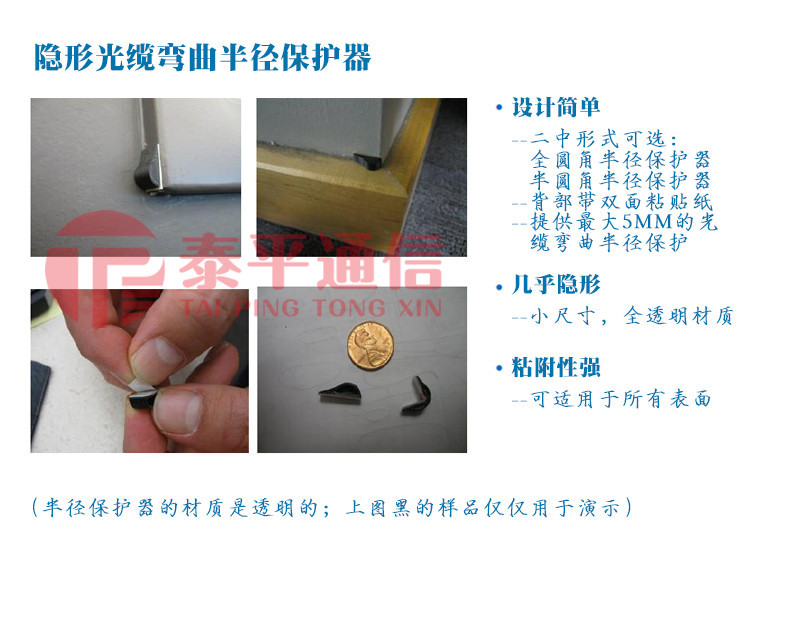

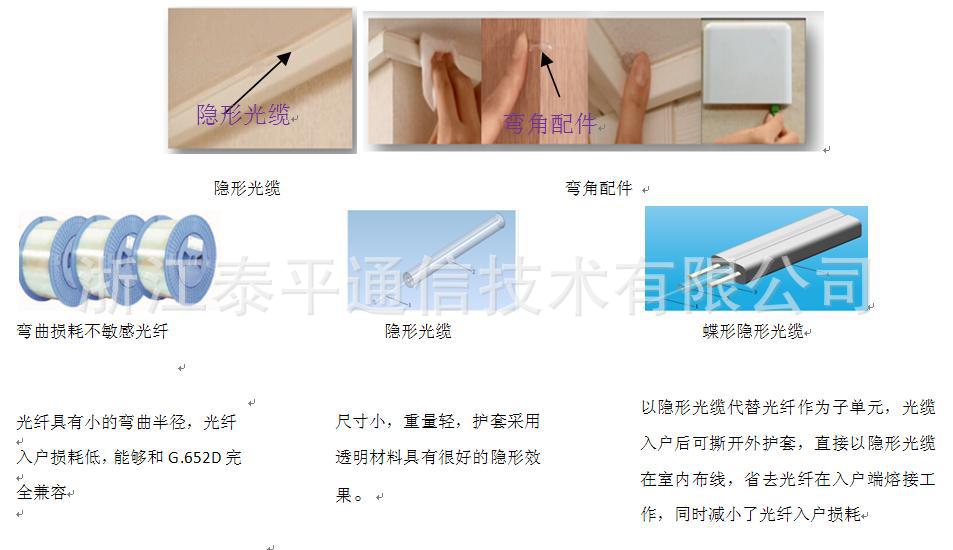

可安装拐角保护，以保证5mm的最小半径



为避免隐形光纤遭受极热，绕过热源



另外，隐形光缆使用小弯曲半径纤芯，减少损耗，也不受手持式操作的影响。

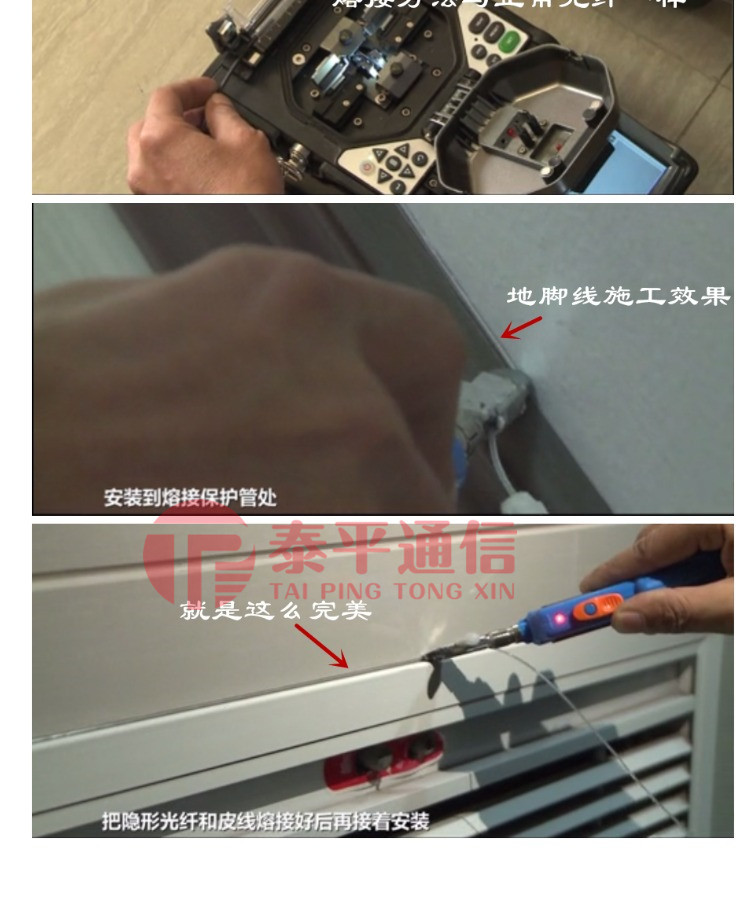

这里是施工现场...

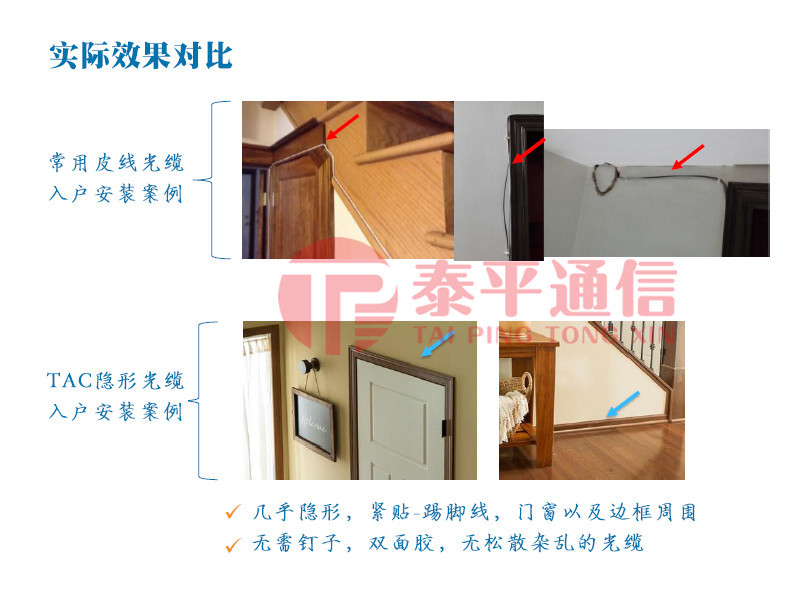

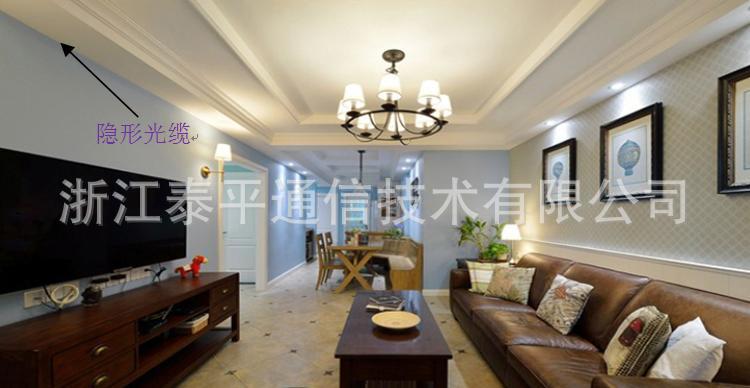

布线完成后的效果，你能看到它们吗？



隐身成功，葫芦娃也惊呆了...

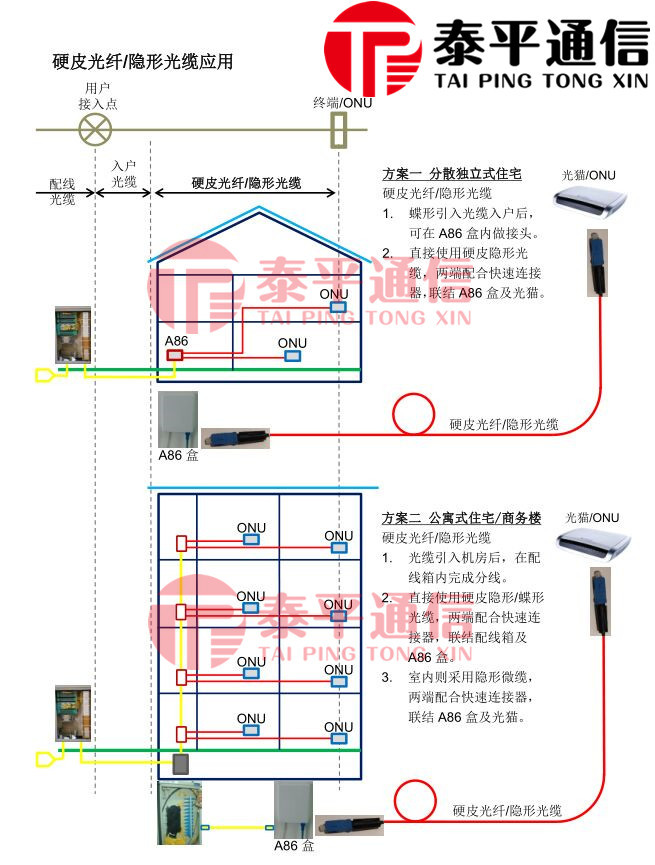

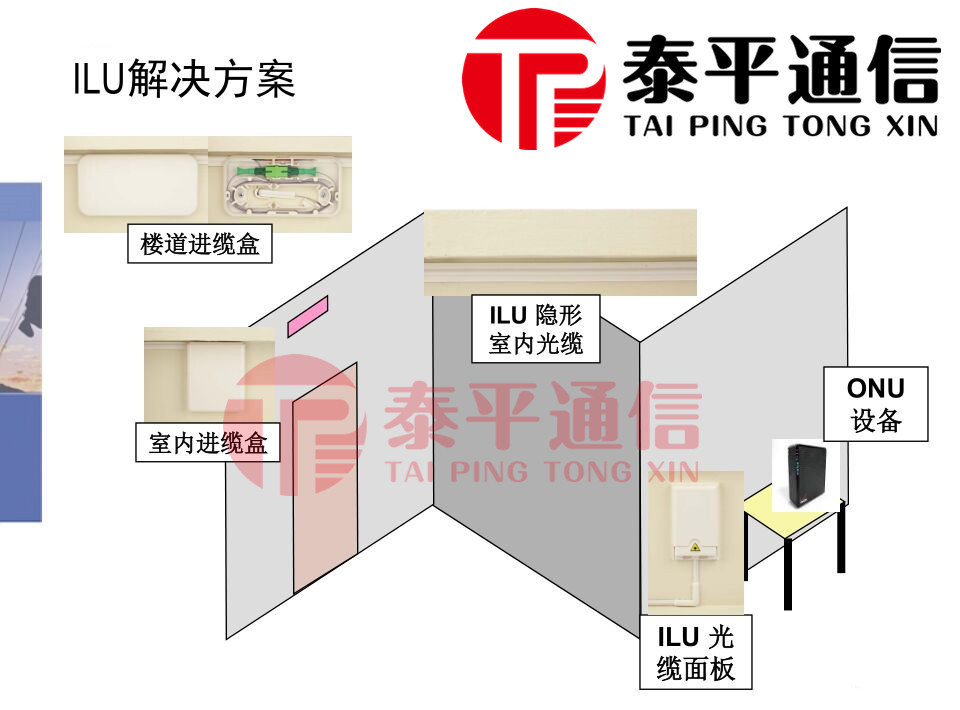

隐形光缆项目产品线径细小且采用透明护套，适用于光纤入户室内的美化布线过程中，在没有预留网线线路的暗管中，用户不能用线卡或其它工具来固定明线敷设的场合环境下，使用该产品可以实现无损、隐形、美观的光纤入户效果。

隐形光缆室内美化解决方案，采用新型灵活耐弯曲光纤（G.657），具有美观、快捷、隐蔽的布线特点，可以满足下一代网络升级，实现光纤到户、光纤到桌面，满足客户对光纤技术需求。

    方案优势

    外观：透明隐蔽的光缆，与室内家居融为一体，起到美化家居的作用。

    性能：采用耐弯曲光纤，损耗极低，大幅度提升一次开通率；选用材料无毒、无色、无味，符合行业环保要求。

    安装：简易施工，快速安装；可以起到美化原有家居生活的作用。

    维护：可以实现无损拆除，不影响原有室内装饰；可以实现网络的后续更新升级，无需重复投资。

    该项目产品获得了中国泰尔实验室产品签发的检测报告，所检性能及指标均达到了标准YD/T 1997.1-2014《通信用引入光缆 第1部分：蝶形光缆》中的规定

    产品优越性

    根据该产品的应用场所及使用环境，该产品与其他入户光缆相比，具有以下优点：

    线径细、结构紧凑、抗震性能优异和优良的耐弯曲性能。

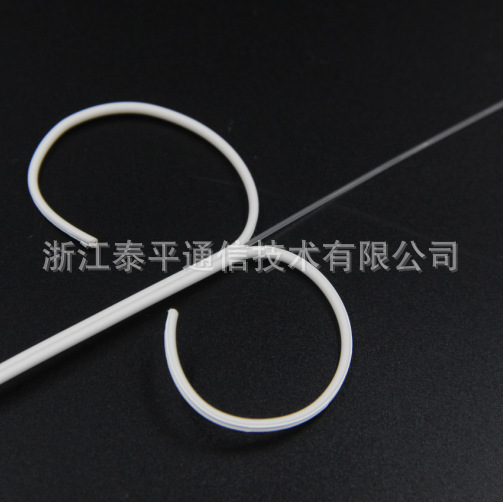

    采用G657光纤，弯曲性能很好，最小半径可达5mm，可以敷设于室内任何场合。

    产品透明、美观，采用低烟无卤热塑性聚酯材料，环保且阻燃。

    耐微生物、耐复杂的湿热、真菌霉菌滋生的环境。

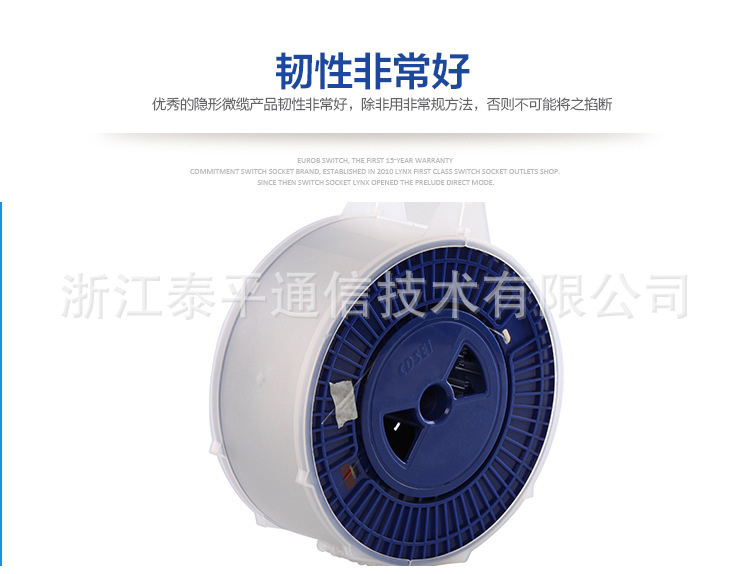

    具有很好的任性和弹性以及一定环境下的撕扯性能。

    产品核心技术及创新性

    核心技术：

    采用弯曲不敏感光纤和特殊的保护层，选用紧套结构，使得光缆具有较强的抗弯曲性能和外径尺寸更小并且实现“隐形”。

    创创新点：

    选用弯曲不敏感光纤，降低隐形光缆光纤损耗，提高抗弯曲能力、应变能力以及信号传输性能。

    采用紧套光纤生产工艺，降低产品外径尺寸。

    采用不着色光纤，使得光缆趋于隐形化、透明化方向发展。

    采用特殊紧套层材料，提高产品抗拉、抗压强度以及长时间的应变能力。
