3W-JKX-D系列室外视频监控箱

                3W-JKX系列视频监控系统前端设备箱

●浙江泰平通信技术有限公司生产的3W-JKX系列视频监控前端控制箱是为满足运营商在“全球眼”等视频监控业务发展需要，根据《中国电信网络视频监控系统工程设计规范》和《中国电信网络视频监控系统工程施工及验收规范》要求而开发设计的视频监控前端一体化规范性设备，满足前端设备在电源、防雷、视频传输、布线、安装等方面的整体要求，使运营商在工程建设中对视频监控前端箱安装与施工更规范、快捷，减少前端设备的维护工作量，降低维护成本。



TaiPing泰平前端箱采购配置单
	标配		可选配置
* 箱体尺寸	560*450*230		330*380*220、 510*380*220、 650*450*230  690*450*230、 730*450*270、 800*500*300
* 机箱箱体	室外尖顶机箱		室外平顶机箱
* 机箱安装方式	立杆抱箍固定(立杆尺寸)		立杆钢丝绳固定、 墙壁安装
* 电缆进线方式	下穿		背穿、 其它
* 箱体要求	T=1.2mm镀锌板		304不锈钢板、 冷轧板
* 电源配置	单相自动重合闸保护器： 3W-APS/2-10A(1X) 防雷插座板(1X)		三眼万能插座、 电源防雷模块、 空气开关、 普通插座板
* 视频综合防雷器配置	视频监控三合一防雷器: 3W-SV/3-220V(1X)		电源网络二合一防雷器、 视频监控二合一防雷器 四路视频防雷器、 单路网络防雷器
* 温湿配置	温控、 风扇、 防尘网		箱体表面喷涂防晒隔热漆
* 机箱其它配置	熔纤盘、 视频线		网线、 门磁
* 机箱内客户需要再安装的主设 备型号和尺寸	－		－
* 箱体颜色	国标灰		公安白、 黑色
* 箱体丝印	－		可根据客户需要定制
* 其它约定事项	－		－

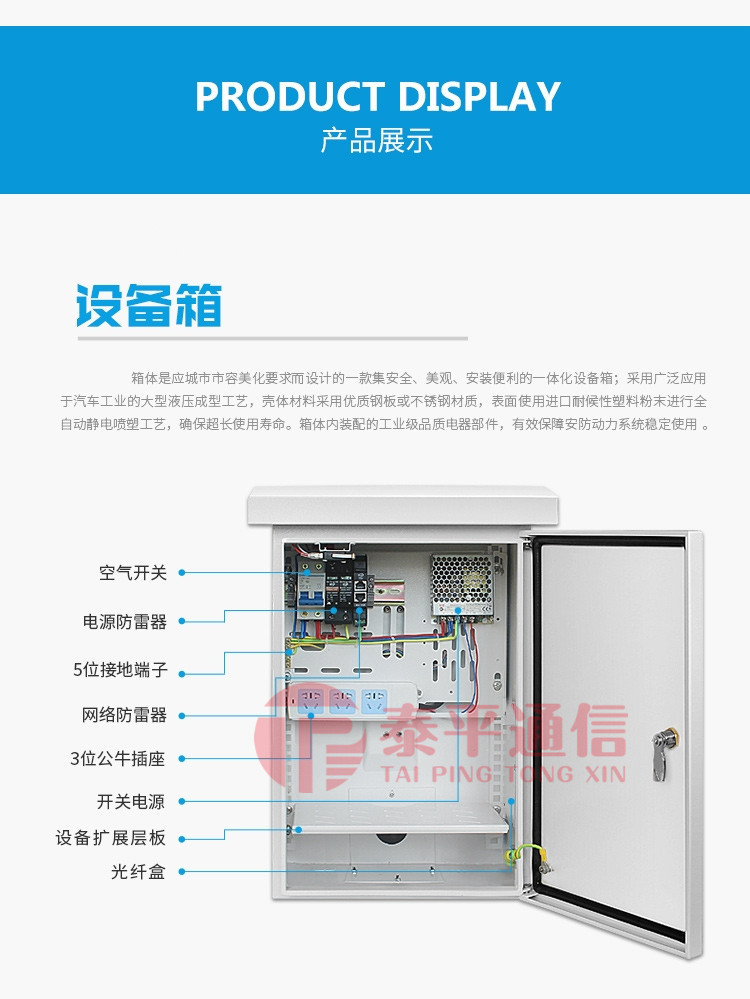

主要功能
自动重合闸用电保护器	当线路出现过压、欠压、漏电、过载、短路故障时进行跳闸保护；线路恢复正常后保护器将自动 重合闸，恢复供电	减少人工合闸的工作量，降低维 护成，保障人身安全
三合一防雷器	对监控设备的视频、电源、控制部分进行有效的 雷电浪涌保护	降低设备的损坏率，保障设备的正常运行
光缆小终端盒	连接内部与外部光缆	便于光纤的固定和连接
防尘罩	防尘	保护箱体内设备免招灰尘
安装固定板	便于视频传输设备（如光端机、视频服务器）等的固定	安装方便、可靠
风扇 （可选）	散热	保持箱内设备温度
温控模块	根据温度控制风扇的启动与关断	延长风扇的使用寿命，节约成本
门磁 （可选）	箱体门的开合状态	防止箱体门的任意开启



●设计时考虑不同模块的固定方式和安装要求，形成全系列产品，客户可以根据内部安装设备的不同，灵活进行选择；
●配有我公司自行设计生产的多档位自动重合闸用电保护器；因为供电系统中经常会出现过压、欠压、过载、短路、漏电等用电故障，对设备造成严重损坏，特别是漏电——室外设备因供电线路老化或接地不好，发生漏电故障的概率大大增加——轻则对人身安全带来损害，重则引起火灾，烧坏毁设备；自动重合闸用电保护器可以对上述用电故障进行有效保护，保障各种设备安全运行，确保安装、维护人员的人身安全；更重要的是具备了自动重合闸功能，很好的解决了雷雨季节中因空气开关大面积跳闸，而需要人工现场合闸的问题；减少了人工合闸工作量，降低维护成本；产品质量稳定可靠，通过了信息产业部委托的权威检测机构的检测；
●配有公司自行设计生产的三合一防雷器，实现对监控设备的电源、视频/音频、控制信号进行有效的雷击浪涌防护，确保监控设备在雷雨季节中稳定正常的工作；产品防雷等级达到C级标准，放电电流可达20kA；产品质量稳定可靠，取得了信息产业部委托的权威检测机构的检测报告，并通过了工信部组织的防雷产品标准符合性认定（第三批）。
●提供多用电源插座，给箱体内各用电设备进行供电；
●配有优质的散热风扇和温控模块，确保箱体在高温环境下正常工作；
●合理的通风及防尘设计，确保箱内空气流畅及免受灰尘困扰；
●配制光纤小终端盒，方便外部光纤引进固定及连接；
●提供可靠的箱体接地和设备接地保护；

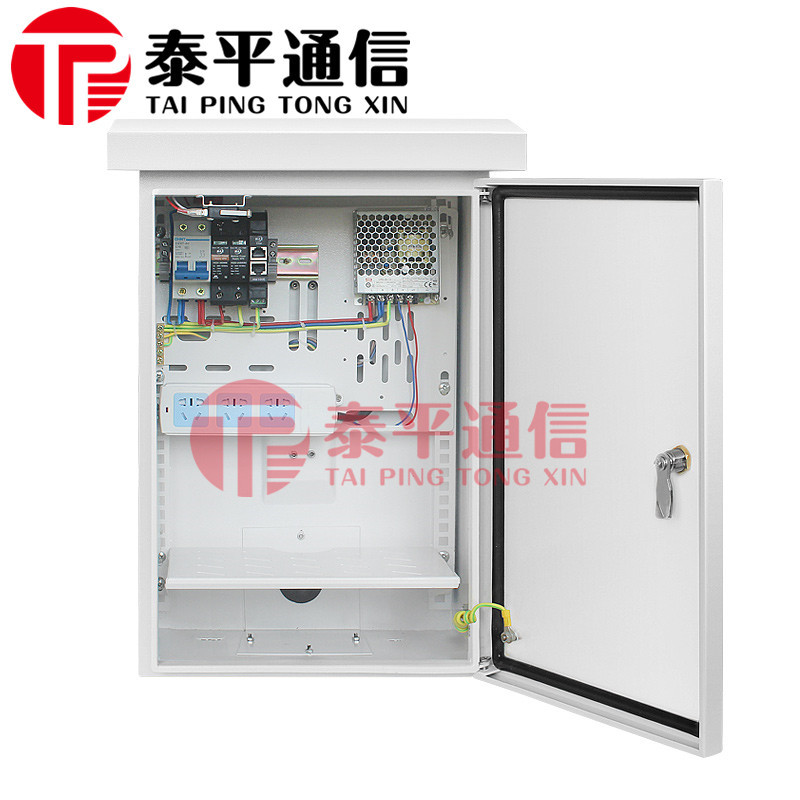

●箱体内各模块实行工厂化集中安装，布线按标准的走线要求设计，走线规范，确保各模块之间的连接准确，保障设备的安全正常运行；
●箱体采用优质金属材料，符合电信集团公司《中国电信网络视频监控系统工程设计规范（暂行）》及《中国电信网络视频监控系统工程施工及验收规设计规范（暂行）》的相关要求，完全能够满足各种野外环境的放置要求；

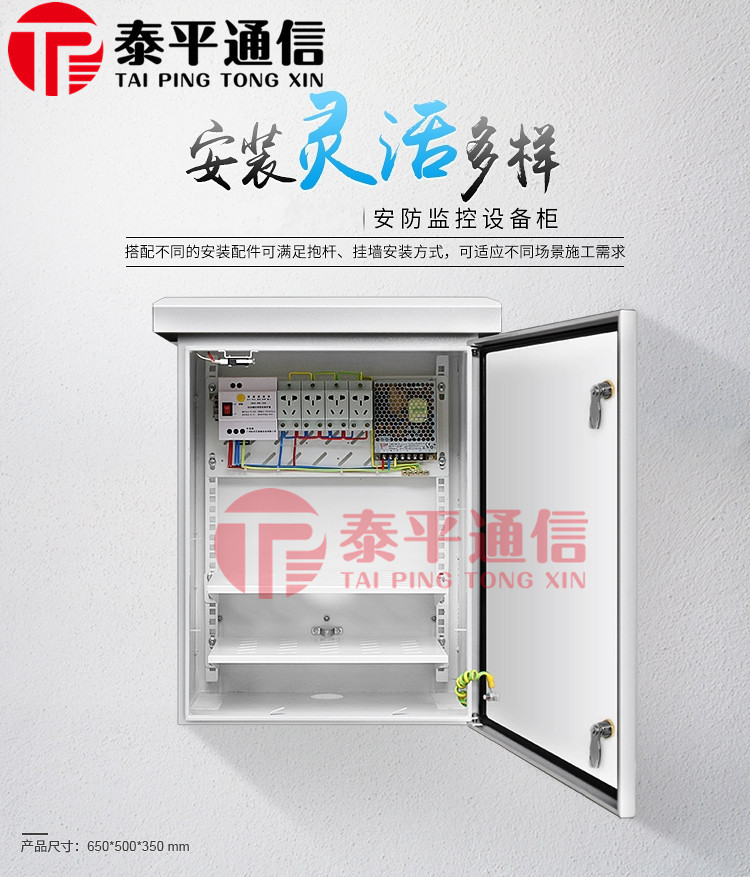

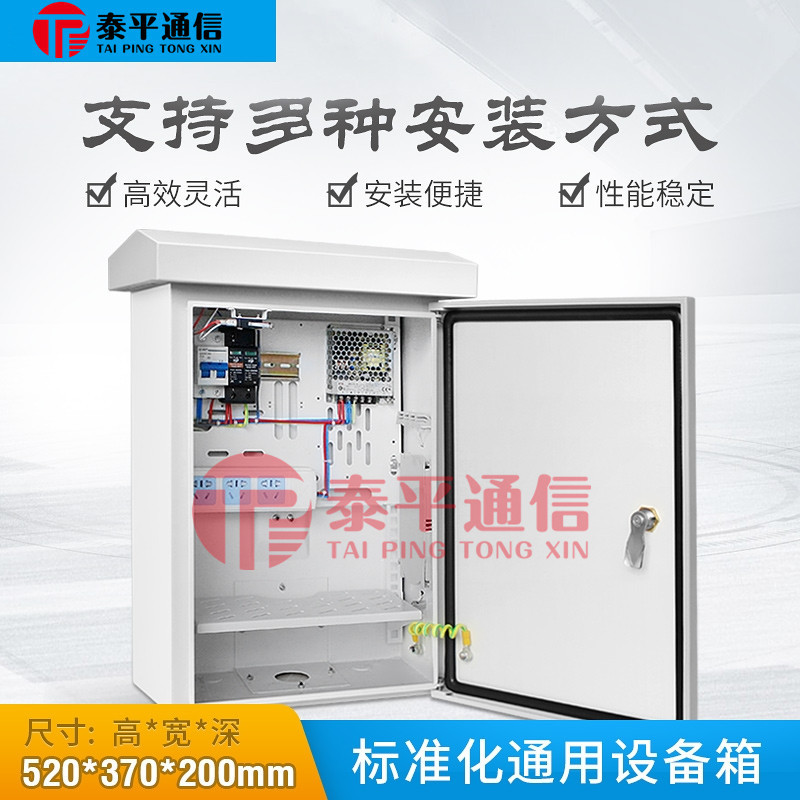

●箱体安装方式灵活多样，可以满足室外挂壁式、抱杆式、落地式等不同安装方式；
●箱体内固定安装配件按不同要求设计，并考虑到安装和维护的便捷性，减少降低了安装和维护难度，再加上箱体及内部主要设备均由一个厂家提供，避免了出现问题时相互推卸责任的问题出现，厂家可以在第一时间内解决出现的问题，降低客户对通信运营商的投诉率，维护其企业形象；
●箱体在集成各个模块的基础上，专门留有标记清晰的对外接口，接线工作非常简单，安装成本有大幅下降，给运营商节省了成本；
●箱体上印有产品名称、运营商公司标志等清晰的产品标识。

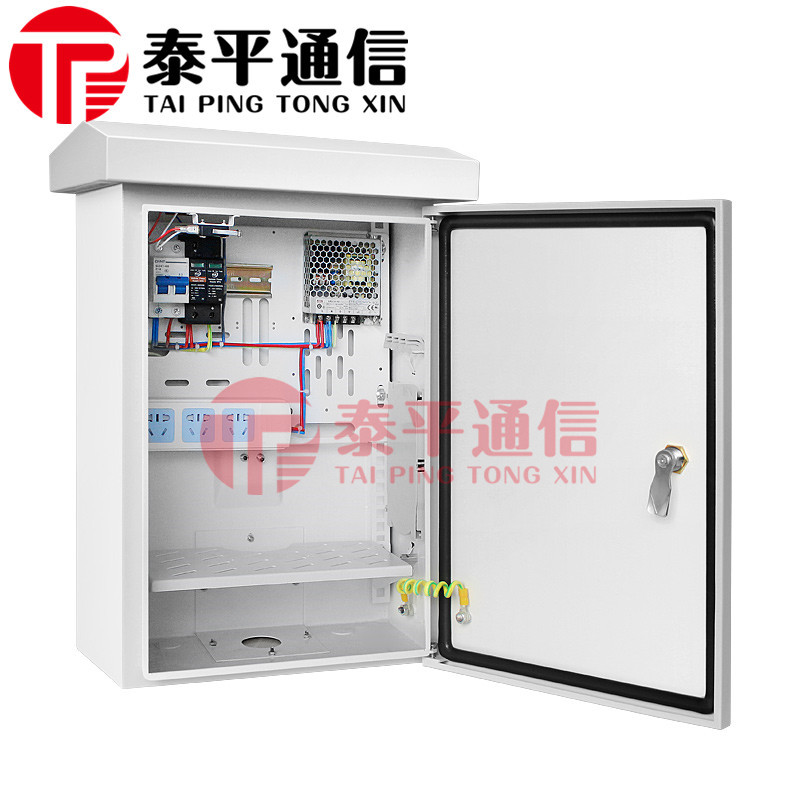

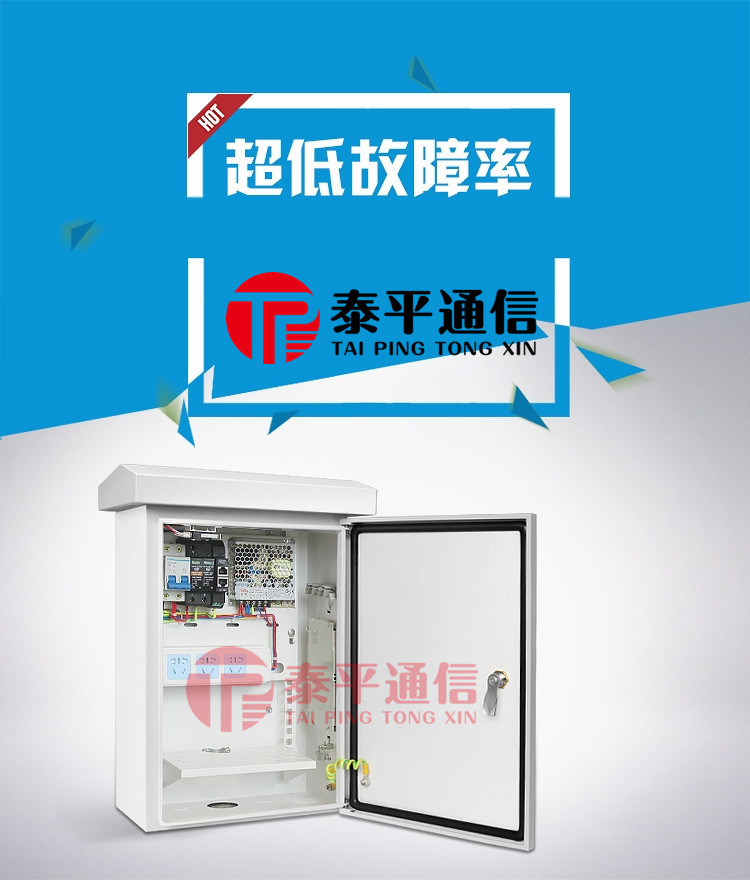

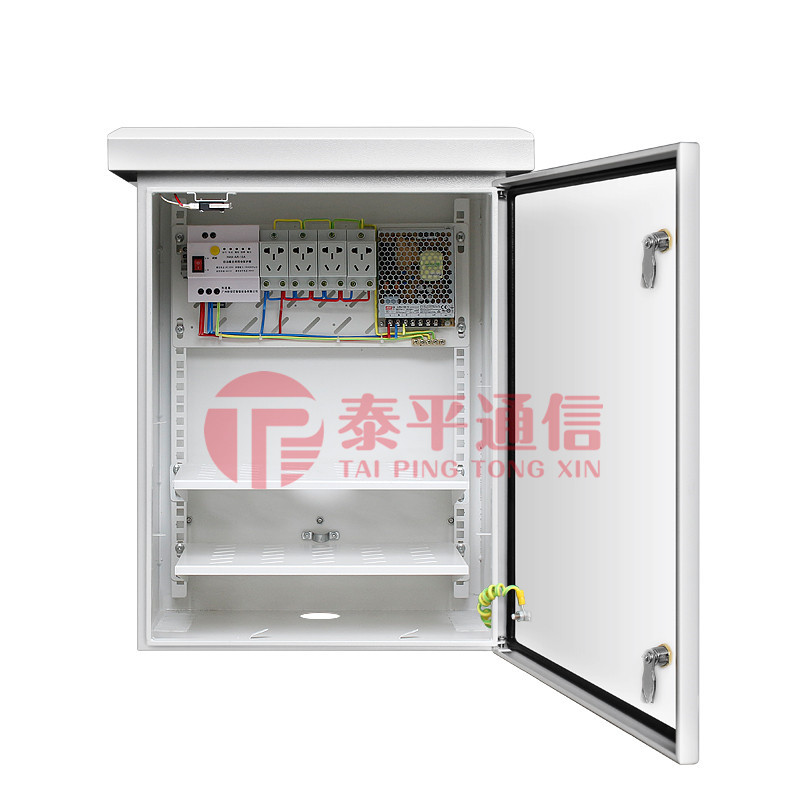

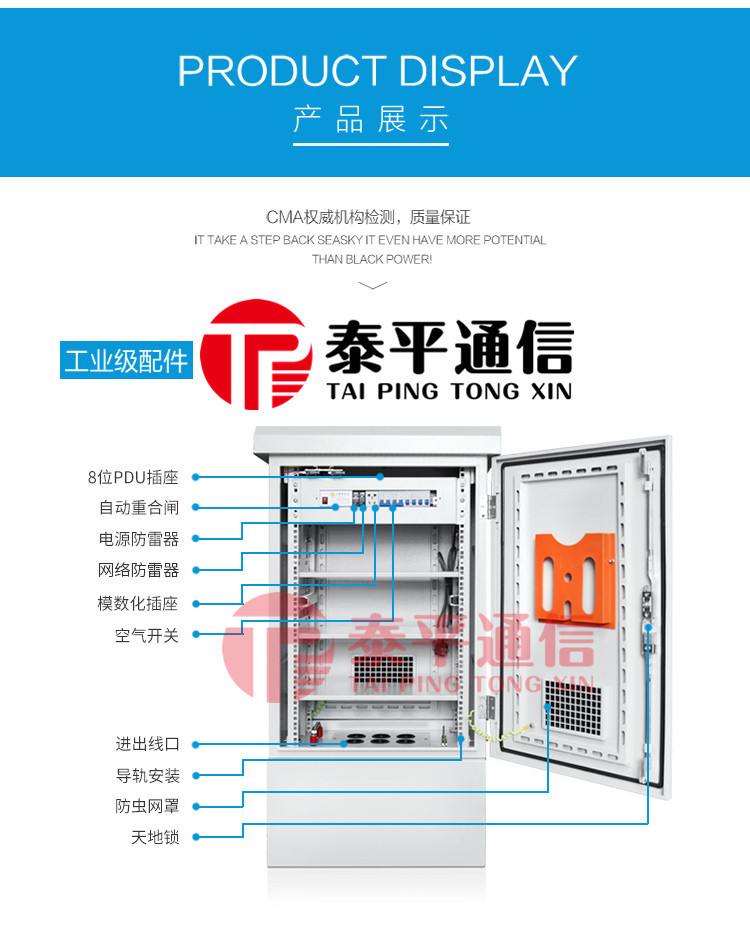

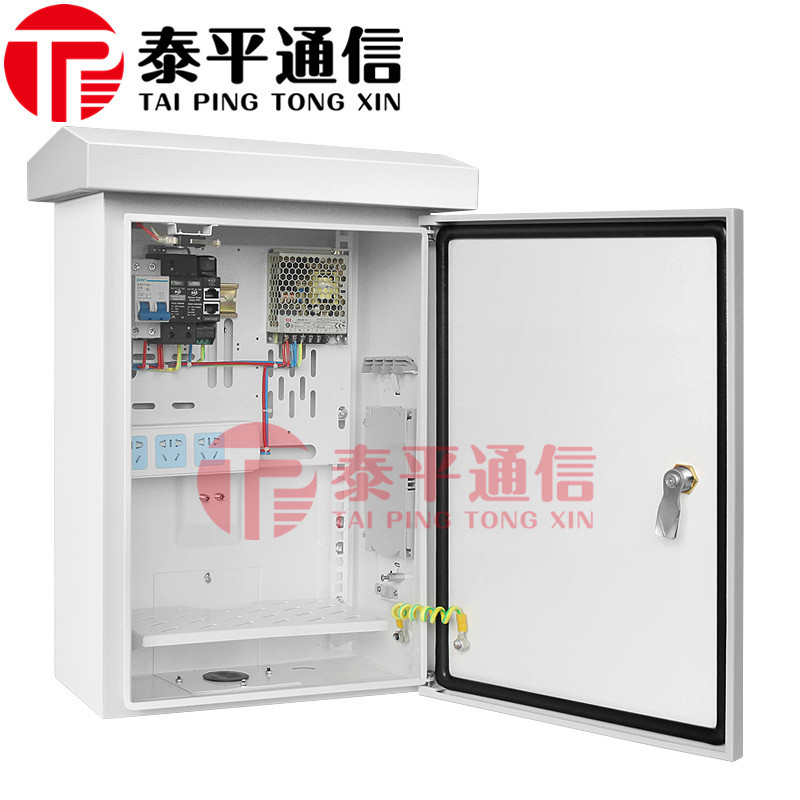

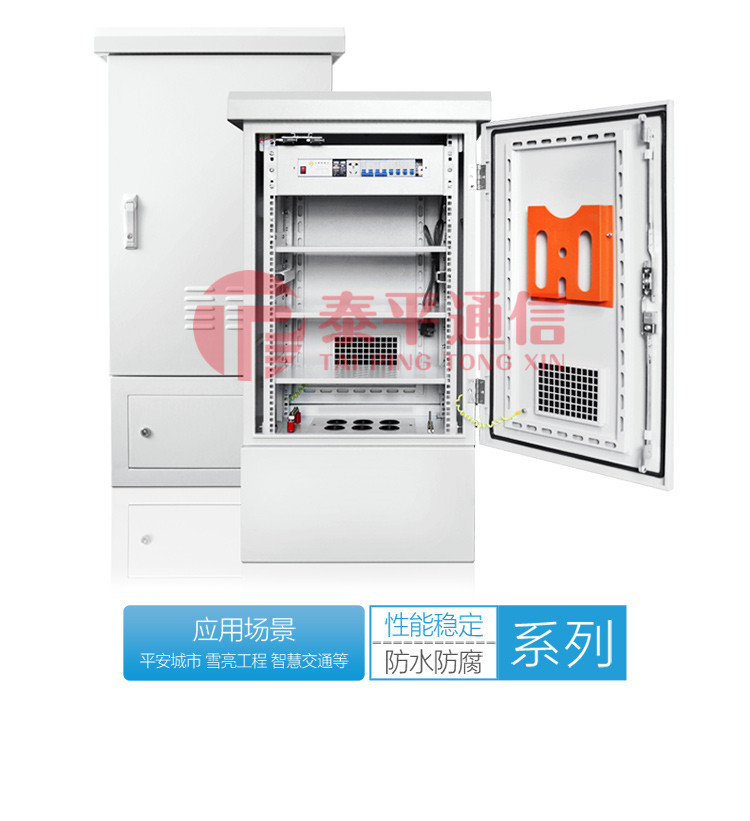

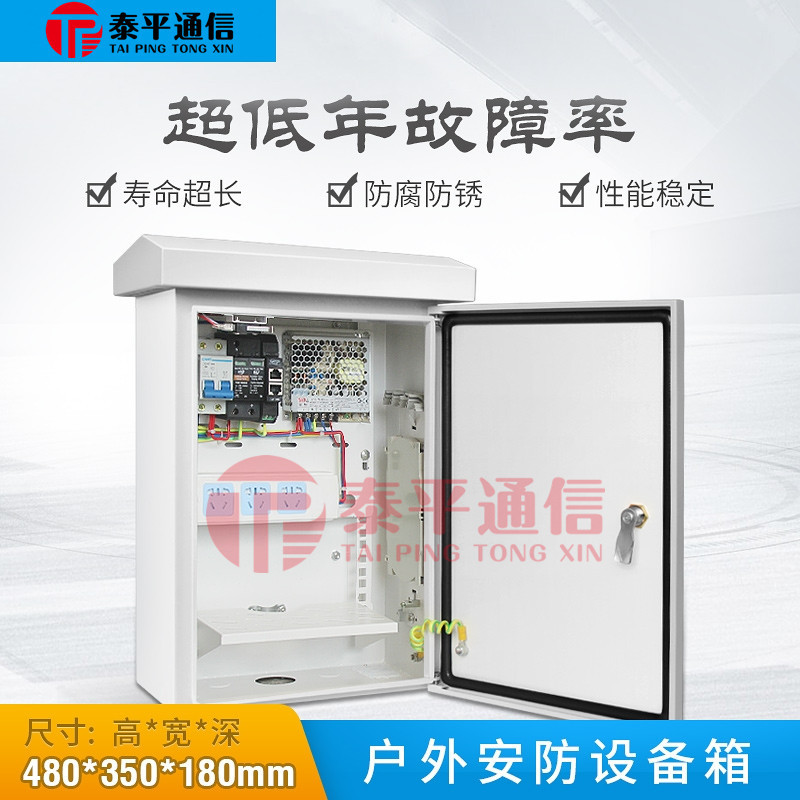

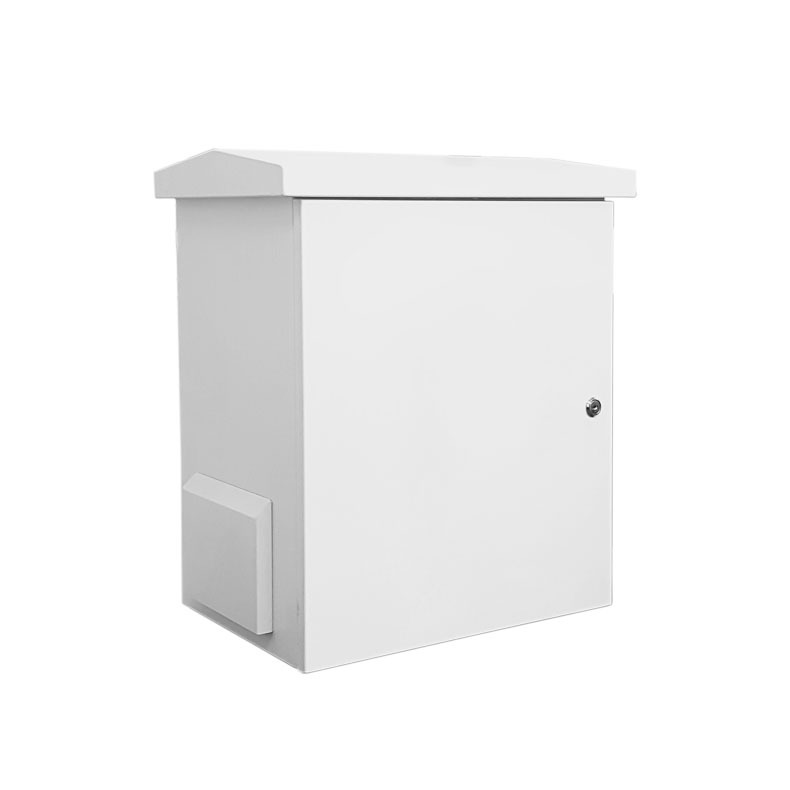

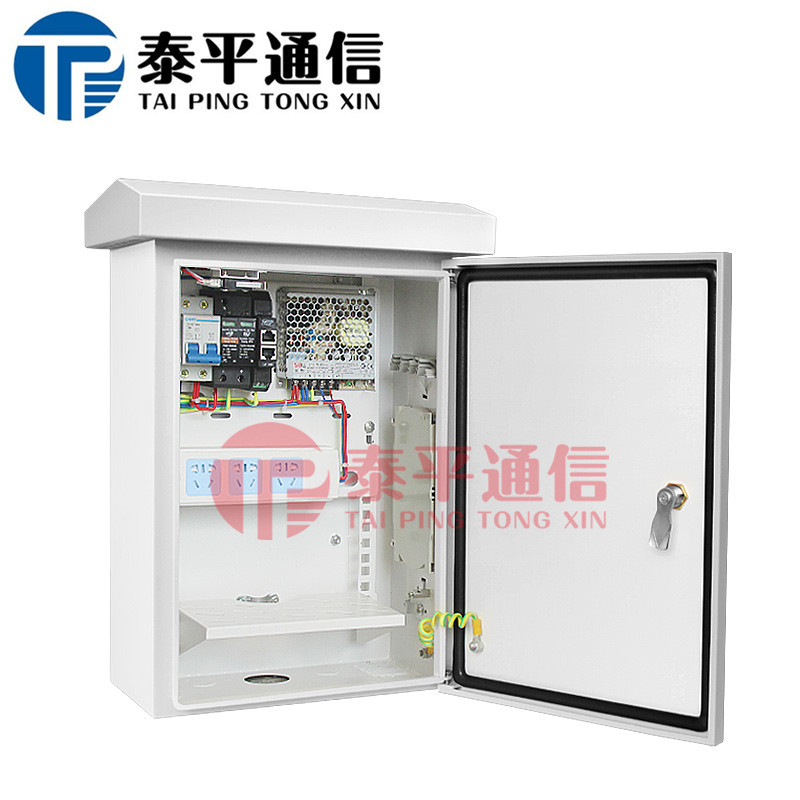

                                 3W-JKX系列室外视频监控箱《成套配电箱》

技术参数：

1：箱体采用1.5mm厚镀锌钢板加喷塑。（镀锌板材质介于201不锈钢和304不锈钢材质之间，即使施工途中破坏箱体表面喷塑，也可保证在室外长期不生锈）

2：箱体侧面与顶盖下方均设有散热通风孔；侧面散热孔加有不锈钢防尘防虫网；即使箱体在烈日下，也可实现箱内空气对流通风；可有效保护箱内电器设备的老化和由于温度过高而引起的损坏；

3：箱体表面采用户外聚氨酯塑粉；经高温烤制后可保证在户外暴晒环境下不粉化、开裂、变黄。

4：箱门密封圈采用聚氨酯现场发泡胶；外表整体美观；避免脱落，渗水，防护等级达到IP66。

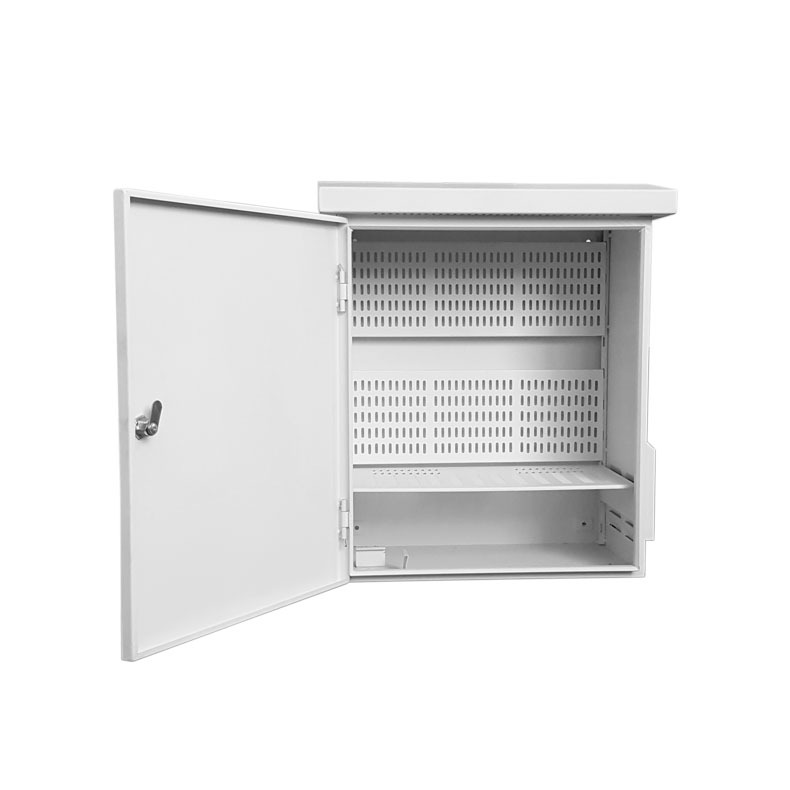

5：箱内配置2块电器安装板，可平铺；可分层；位置可任意调整。安装板上不惜工本开有密集的3mm圆孔，并配有M4自攻螺丝，便于安装导轨排插等电器设备；设备即可随意位置安装，无需开孔，大大提高了施工效率，有效的节约施工成本。

6：箱体背部采用加厚铝合金型材，可快速实现挂杆，挂墙安装，承受重量100公斤以上。

7：选用优质的锌合金搭扣锁，防水；防盗；防锈；使箱体外观更显大方得体。

8: 箱体与门之间采用锌合金铰链；304不锈钢螺丝连接，实现箱体与门板的自然导通接地，形成完整的电磁屏蔽外壳

9：箱体顶部预留有标准8025/9025风扇孔位；底部预留50mm进线口并配有防水密封圈。

10：箱体外部连接件、螺丝均采用304不锈钢材质；我们拒绝一些可能出现的锈点。

现货规格：

宽度*高度*深度（mm）

300*400*150

300*400*200

300*400*250

400*500*150

400*500*200

400*500*250

400*500*300

400*600*300

500*600*300

600*800*450

600*1500*600

产品别名：天网监控配电箱 电警卡口监控箱 平安城市监控箱 雪亮工程配电箱 社会治安监控箱 视频监控箱 智能交通户外监控箱 智慧物联监控箱 全球眼视频监控箱

浙江泰平通信专业生产智能模块化监控箱、平安城市一体化视频监控箱、户外道路防水智能设备箱、4G公交站点监控落地机柜、卡口监控箱柜、高速公路智能模块化室外防水抱杆监控箱、地铁轨道智能监控箱；服务于天网工程、雪亮工程、平安城市、智慧城市、智能交通、卡口监控、视频监控、社会治安等项目。
