1、概述
流域梯级水电站集中监控系统是公司在研究行业发展趋势及我国梯级水电开发现状基础上，结合国内外***新计算机通信技术、智能测控技术、大数据技术等研发的新一代水电站智能监控平台软件。该系统采用多层分布式结构，以功能强大的实时数据库和历史数据库为核心，可实现地理信息、水情信息、保护信息、图像信息及各种生产信息、管理信息的汇聚和融合。
各梯级电站之间、梯级电站与集控中心之间通过自架光纤或租用电网、电信或其他网络运营商通信通道进行连接，集控中心既可以部署在梯级流域附近，也可以部署在城市中心。在集控中心可以对所有梯级电站进行集中监视与控制，实施联合调度。电站各子系统可进行资源共享和信息交互，将语音、视频、数据等信息数字化，打破地理位置限制，从而达到“无人值班、少人值守、数字电站、网络控制”的现代化水电站建设要求，实现“集中控制、都市水电”的目标。
2、产品介绍
2.1产品特点
2.2系统采用全开放、分布式的系统结构，组网灵活，支持各种星型总线网、环网和混合式组网方式；
2.3采用分布式数据库管理系统，以组件技术为基础，将实时数据库与商用数据库相结合，实现了数据库管理的分布式、数据访问的快速性和数据库接口的标准性，因而具有很好的开放性。
2.4采用面向电力系统大对象的设计思想进行设计和编程，系统模块化程度高，从而有利于系统扩充。
2.5大组态功能，支持系统配置组态、数据库组态、图形组态、可视化流程组态、历史库组态、报表组态等功能。
2.6响应速度快，冗余容错能力强，可靠性高，支持双设备、双通道冗余；
2.7持各种国际及电力系统标准通讯规约，通过以太网通讯实现远程访问，打破地区的限制，实现实时监测
2.8工智能化的报警模块，能够及时通知工作人员子站的情况，有利于尽早发现问题和解决问题。
2.9放式数据接口，提高了系统可扩展性。
1.10联合调度、经济优化发电运行功能。
- 系统结构
系统采用多层分布式结构，物理上可分为现场级总线网络、电厂网络、集控级网络和调度中心的电网级网络
逻辑上可划分为基础设施层、数据支撑层、应用平台层、应用层以及用户接入层
- 主要功能
（1）数据采集和处理
对流域梯级电站主要设备的运行状态和运行参数（如频率、电压、功率、电度、负荷、水位、各种电量/非电量、设备状态、通信通道等）自动定时进行采集，并作必要的预处理，存于实时数据库，供计算机系统实现画面显示、制表打印及完成各种计算、控制等功能。
（2）安全运行监视
提供友好的人机界面，可对流域梯级电厂各系统、设备进行动态监视，主要包括状态变化监视、越限检查、过程监视、趋势分析和监控系统异常监视等。
(3)控制与调节
集控系统可实现厂站级监控系统所有控制与调节功能，可对流域、梯级电站实现集中控制、联合调度；系统具备集中控制、联合调度功能，并能接受上级调度中心调度指令，可实现AGC\***C\EDC***控制功能。控制权限可在现地级、电厂级、集控中心级、电网级之间进行灵活切换，
（4）系统具备双设备、双通道冗余功能。
（5）历史数据存储、处理与查询
对实时数据库及其它应用数据库中的每一个点可选定存储周期实现历史数据记录，历史数据库存储具有定时存储数据和在异常状态下存储历史数据的功能，提供访问历史数据库的接口并可随时查询和使用。自动生成各类运行报表及统计报表所需的数据，提供报表、曲线查询功能等。
（6）统计分析功能
能对各电厂运行数据进行分类统计和分析，例如机组开停机次数、开关合闸次数、水泵启动次数等。
（7）事故报警与追忆功能
能准确记录系统发生一切故障报警信息，并能及时通过语音、SOE事件列表等方式予以予以报出，可对历史事故进行追忆和趋势分析。
（8）自诊断、自闭锁和自***
系统具备自诊断能力，在线运行时对系统内的硬件及软件进行自诊断，并指出故障部位，当条件不满足是能自动闭锁，当故障消除时能自动***。（9）数据通信功能
（9）数据通信功能
系统具备完善的通信功能，支持各种串口通信、网络通信，能实现整个系统***共享，具备第三方程序通信接口功能。
（10）ONCALL 功能
支持手机短信、电话语音通信功能，具备事故报警自动发送，发电信息、水情信息定时发送，同时支持分类数据召唤功能。
(11) 时钟同步功能
通过接收GPS、北斗时钟同步装置的时钟同步信息，以保持全系统的时钟同步。并可与梯级各电站通信，实现流域梯级自动化系统时钟同步。
3.区域电厂集中监控系统典型应用

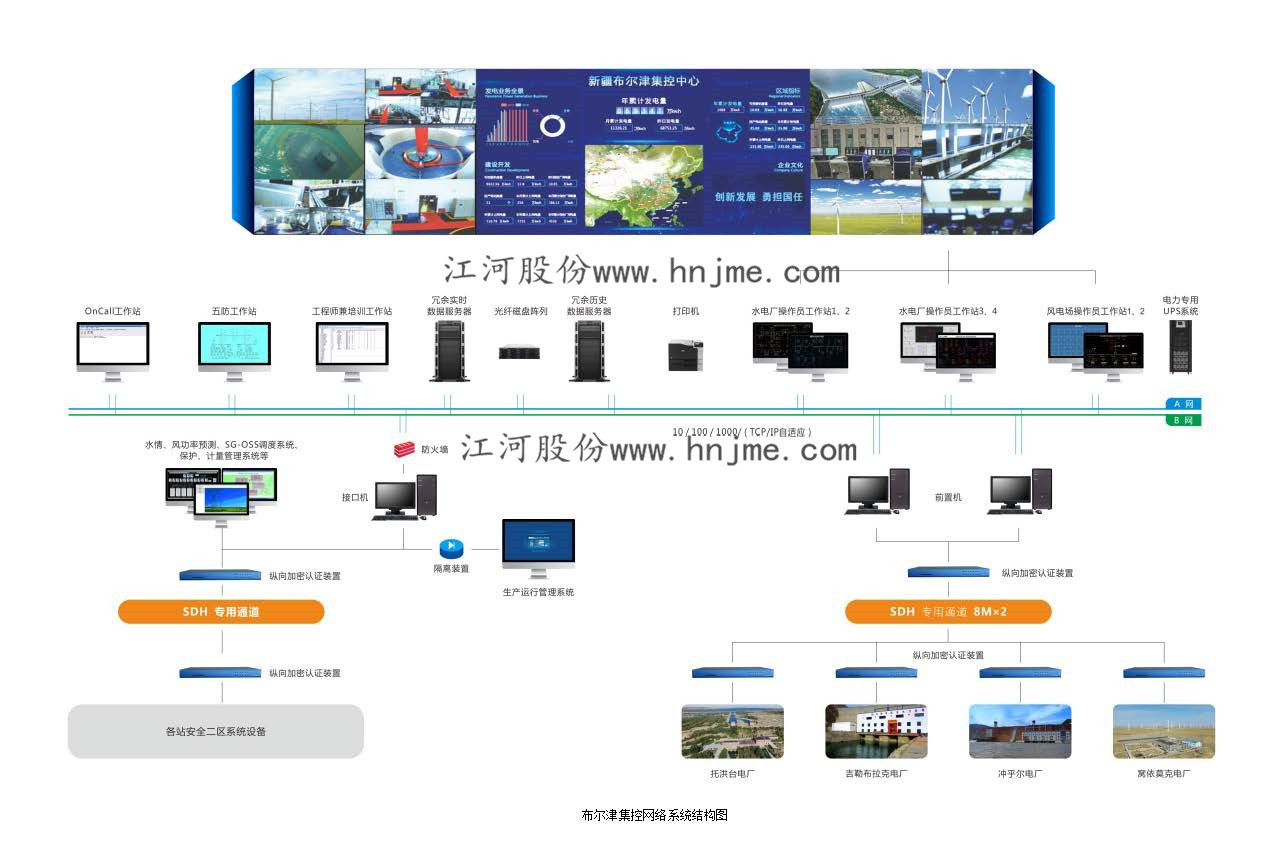

新疆布尔津区域电厂集中监控系统项目
新疆布尔津集控中心统一管控布尔津县及布尔津县附近的4座电厂，分别为托洪台水电厂(装机容为3 ×2.7MW+2×5MW)冲乎尔水电厂(装机容量为4×27.***W)吉勒布拉克水电厂(装机容量为2x30MW+2×50MW)和窝依莫克风电场(装机容量为49.***W)。 由于电厂的类型不一，此方案属于典型的区域电厂集中监控，网络通道采用租用电信专网，组网方式为双星型。其集中监控系统分别由计算机监控系统、微机五防系统、继电保护与故障分析系统、电能量计量系统、视频监控系统、生产运行管理系统、大屏显示系统、动环监测系统，水情测报系统、风功率预测系统及电力调度系统等组成，有效的满足了水电、风电场群的运行监控，集约化生产管理，及电网调度的要求。
新疆布尔津区域电厂集中监控系统采用双星型的组网方式，通过租用电信专网的网络通道，将新疆托洪台水电厂、冲乎尔水电厂、吉勒布拉克水电厂和窝依莫克风电场的运行情况集中监控管理。帮助各电站解决了资源配置不合理，运营与管理困难等问题，实现了电厂运行的“无人值班，少人值守”，减少了电厂人力资源重复投入，从而有效提升收益、保障人员稳定与辅助决策分析。
