产品简介

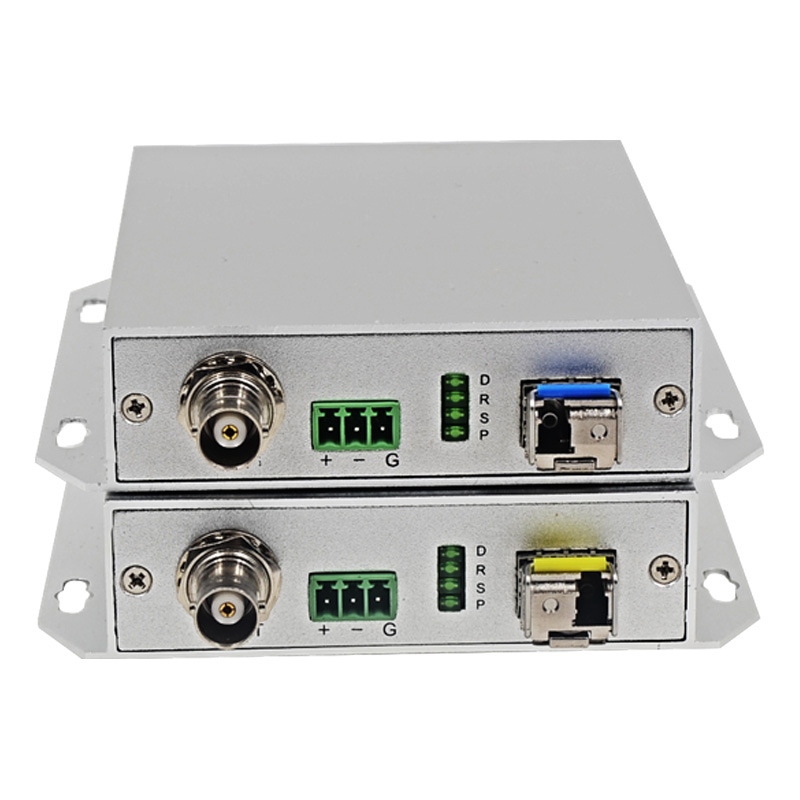

OPR-SF500 SDI光端机+信号延长器
高清SDI光端机,采用***的非压缩数字全高清信号和高速数字光纤传输技术,通过信号调制、光电转化等技术，利用光传输特性将高清SDI音视频信号进行远距离输送。

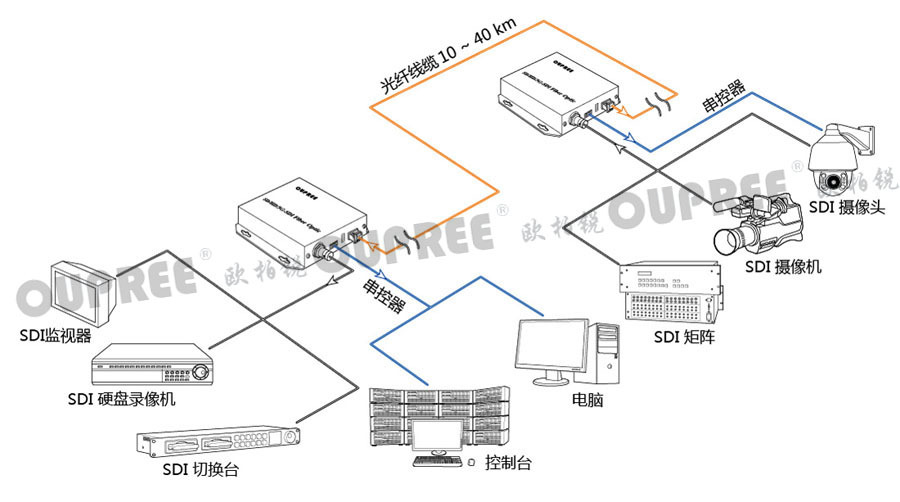

高清SDI光端机成对使用，分为光发射机和光接收机，光发射机完成电/光转换，并把光信号发射出去用于光纤传输;光接收机主要是把从光纤接收的光信号再还原为电信号，完成光/电转换，产品满足行业级使用的要求。
产品特性
- 全高清FULL HD1080P（3G-SDI），向下兼容高清1080i/720P(HD-SDI)、576i/480p（HD-SDI）。
- 自主研发高清处理方案，保障画面高清晰、无压缩、无失真、无延迟，使客户***兼容显示终端及设备。
- 采用SFP热插拔光模块设计，方便客户有效选型与***服务，从而降低花费成本。
- 集成数据控制接口信号-RS232，可近端正向控制远端设备和远端反向控制。
- 支持SDI音频（SDI信号嵌入8通道音频,24bit位宽），让客户使用时音视频同步。
- 扩展KVM控制，集成KVM模块后，即可键鼠操作。
- 扩展1-8路视频信号采用1根光纤线缆传输，可选多波段视频光模块。
- 扩展全铝合金1-16路中心集控电源2U机箱，可选配1-16路高清视频并联使用。
- 高强稳定性来源于产品工业级电路设计，采用外部供电5V电压直插输入。基层PCBA使用KB物料与品牌元件，外部使用全铝合金材质，更好的保障产品散热快，抗干扰的特性，7x24H不间断工作可达87600小时以上。
- 简易操作使用，产品集成Power-电源指示灯/Optical-光模块指示灯/Video-视频信号指示灯/Run-输入输出正常指示灯，通入电源Power灯常亮，接入光模块后Optical灯/视频信号Video灯闪烁至常亮，Run灯闪烁至常亮后产品正常工作。外壳设4个安装孔位，可让客户更加便捷的安装固定。
- 输入/出接口：（1）SPF模块LC接口、（2）2 x SDI (BNC)、（3）1 x RS232(工业标准3Pin螺丝接线端子)。
- 产品尺寸：135 x 110 x 26mm (5.31” x 4.33” x 1.02”)
重量：0.410kg
产品尺寸：135 x 110 x 26mm (5.31” x 4.33” x 1.02”)
材料：全铝合金
卖点：高清传输器，自主研发高清处理技术,高强稳定兼容性，广电级设计电路，SFP模块灵活选型，数据接口控制，点对点环出级联链接，客户特别定制
输入/出接口：2 x SDI (BNC)
应用标准：***PTE 259M,***PTE 292M,***PTE 424M,ITU-R BT.601,ITU-R BT,1120
视频格式：270 Mbps SD-SDI、1.485Gbps HD-SDI和2.97Gbps 3G-SDI
建议***大输入距离 3G：140mm.HD:200m.SD:400m.
SDI 输出分辨率: 480i@60Hz，576i@50Hz，720p@50/60Hz
1080i50/60Hz，1080p@25/30/50/60Hz
输入/出接口：SPF模块LC接口
光纤类型：Multimode/Single Mode(可选)
波长：Multimode 850nm/Single
Mode：1310-1620nm(可选)
接口带宽：正向 3Gbps，反向 3Gbps
建议***大输入距离：多模光纤-小于500米，在1920x1080@60时，单模光纤-小于20Km ，在1920x1080@60时（可选40-120Km特定模块）
输入/出接口：1 x RS232(工业标准3Pin螺丝接线端子)
信号类型：数字
电平类型：RS-232电平
信号方向：双向通信
波特率：Min：4800bps Max：115200bps
电源接口：1 x DC_2.5mm
适配电源输入：AC110~220V 50/60Hz
电源输入：DC5~12V &plu***n;500mA
适配器规格：标配国标/美标，选配英规，欧规
功耗：Max 8W
整机静电防护：1a 接触放电 3级
1b 空气放电 3级
执行标准：IEC61000-4-2
平均无故障时间（MTBF）：大于30000小时
工作温度：-25~80℃
湿度（无凝结）:0~95%
包装盒尺寸：330 x 272 x 90mm (12.99” x 10.70” x 3.54”)
包装盒净重：0.815kg
包装盒毛重：0.900kg
包装箱尺寸：554x 550 x 340mm (21.81” x 21.65” x 13.38”)
包装箱净重：8.150kg（10个产品）
包装箱毛重：9.000kg
