产品简介

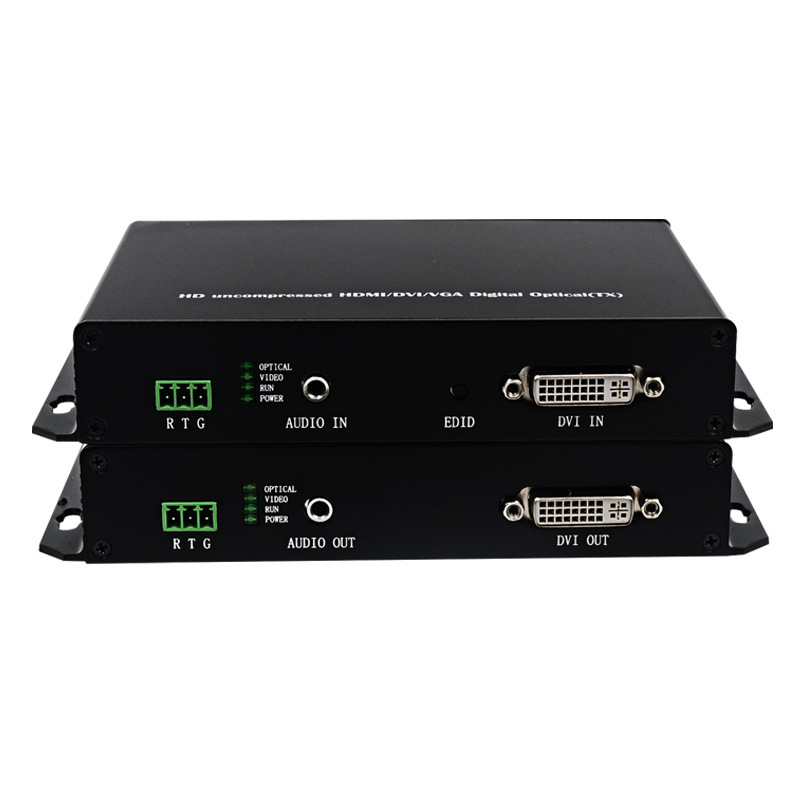

OPR-DF300 DVI光端机
高清DVI光端机,采用***的非压缩数字全高清信号和高速数字光纤传输技术,通过信号调制、光电转化等技术，利用光传输特性将高清DVI音视频信号进行远距离输送。

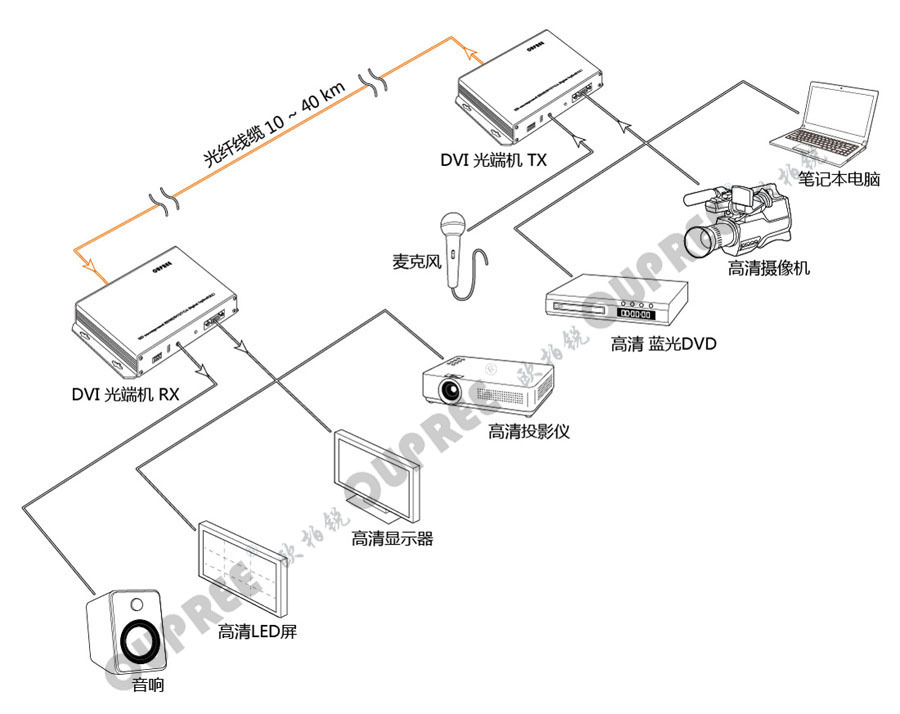

高清DVI光端机成对使用，分为光发射机和光接收机，光发射机完成电/光转换，并把光信号发射出去用于光纤传输;光接收机主要是把从光纤接收的光信号再还原为电信号，完成光/电转换，产品满足行业级使用的要求。
产品特性
- 全高清FULL HD1080P，向下兼容高清1080i/720P。
- 自主研发FPGA芯片非压缩处理方案，保障画面高清晰、无压缩、无失真、无延迟，同时Tran***itter集成EDID学习功能，智能学习显示器等终端所支持分辨率，使客户***兼容显示终端及设备。
- 采用SFP热插拔光模块设计，方便客户有效选型与***服务，从而降低花费成本。
- 集成数据控制接口信号-RS232，可近端正向控制远端设备和远端反向控制。
- 支持L/R（3.5mm）音频接口嵌入，让客户使用时音视频同步。
- 扩展KVM控制，集成KVM模块后，即可键鼠操作。
- 扩展1-8路高清视频信号采用1根光纤线缆传输，可选多波段视频光模块。
- 扩展全铝合金1-16路中心集控电源4U机箱，可选配1-16路高清视频并联使用。
- 高强稳定性来源于产品工业级电路设计，采用宽电源设计，供电5~12V电压直插输入。基层PCBA使用KB物料与品牌元件，外部使用全铝合金材质，更好的保障产品散热快，抗干扰的特性，7x24H不间断工作可达87600小时以上。
- 简易操作使用，产品集成Power-电源指示灯/Optical-光模块指示灯/Video-视频信号指示灯/Run-输入输出正常指示灯，通入电源Power灯常亮，接入光模块后Optical灯/视频信号Video灯闪烁至常亮，Run灯闪烁至常亮后产品正常工作。外壳设4个安装孔位，可让客户更加便捷的安装固定。
- 输入/出接口：（1）SPF模块LC接口、（2）DVI(DVI-I 24+5pin)、（3）3.5mm非平衡立体声音频输入、（4）1 x RS232(工业标准3Pin螺丝接线端子)。
- 产品尺寸：155x 115 x 30mm (6.10” x 4.53” x 1.18”)。
重量：0.830kg
产品尺寸：155x 115 x 30mm (6.10” x 4.53” x 1.18”)
材料：全铝合金
卖点：高清非压缩传输器，自主研发FPGA处理技术,高强稳定兼容性，广电级设计电路，SFP模块灵活选型，点对点环出级联链接，客户特别定制
输入/出接口：1 x DVI(DVI-I 24+5pin)
支持协议:DVI1.0，HDMI1.3a，HDCP1.3
接口带宽:2.25Gbps，全数字（总共6.75Gpbs，每种颜色2.25Gpbs）
DVI分辨率: 720p@50/60Hz，1080i50/60Hz，1080p@25/30/50/60Hz
建议***大输入距离:小于10米，在1920x1080@60时
输入/出接口：SPF模块LC接口
光纤类型：Multimode/Single Mode(可选)
波长：Multimode 850nm/Single
Mode：1310-1620nm(可选)
接口带宽：正向 3Gbps，反向 3Gbps
建议***大输入距离：多模光纤-小于500米，在1920x1080@60时，单模光纤-小于20Km ，在1920x1080@60时（可选40-120Km特定模块）
输入/出接口：3.5mm非平衡立体声音频输入
频率响应：20 Hz ~20kHz
信号类型：立体声（非平衡接法）
音频线：选配3.5mm耳机插孔转RCA-L/R线
输入/出接口：1 x RS232(工业标准3Pin螺丝接线端子)
信号类型：数字
电平类型：RS-232电平
信号方向：双向通信
波特率：Min：4800bps Max：115200bps
电源接口：1 x DC_2.5mm
适配电源输入：AC110~220V 50/60Hz
电源输入：DC5~12V &plu***n;500mA
适配器规格：标配国标/美标，选配英规，欧规
功耗：Max 8W
整机静电防护：1a 接触放电 3级
1b 空气放电 3级
执行标准：IEC61000-4-2
平均无故障时间（MTBF）：大于30000小时
工作温度：-25~80℃
湿度（无凝结）:0~95%
包装盒尺寸：330 x 272 x 90mm (12.99” x 10.70” x 3.54”)
包装盒净重：1.300kg
包装盒毛重：1.400kg
包装箱尺寸：554x 550 x 340mm (21.81” x 21.65” x 13.38”)
包装箱净重：13.000kg（10个产品）
包装箱毛重：14.000kg
