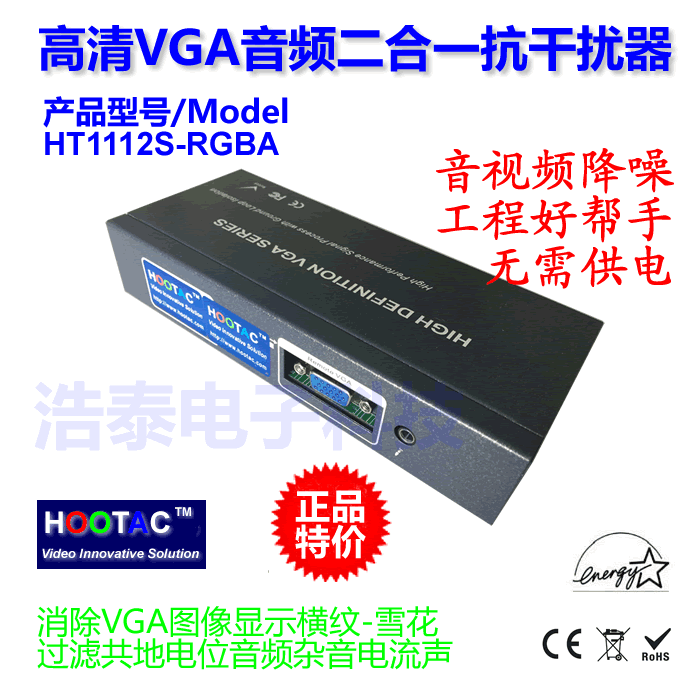

产品名称: 浩泰电子科技***二合一VGA音频抗***滤波器隔离器
VGA音频抗干扰过滤器-消横纹雪花去抖动过滤电流声杂音
产品型号: HT1112S-RGBA
产品卖点: 抗干扰距离：0-50米 单路VGA音频地环路隔离抗干扰滤波 ***VGA音频地回路电位差***
线材：优质(6+3)VGA和音频电缆 无需供电 即插即用 680MHz 支持高清
产品图片
产品特性：
-业界独有的高达680MHz广播级地回路隔离滤波-VGA通道带宽
-高达168dB的共模干扰***(CMRR)专利科技，较通用型VGA隔离器高出近40dB(增强能力提高100倍)
- 消除因周边干扰源(如高频变频电机、专用大功率机床钻机、高频高压射灯-探照灯、大功率微波辐射、***或安检专用***射线机、高层变频电梯电机、大型起重机、化工电解系统、***-水利发电机组)重复接地而导致图像出现的大面积横纹、网纹、斜纹、发虚和抖动等干扰现象
- ***ESD泄放及电涌浪涌***、感应雷击防护，支持VGA电缆输入输出热插拔，设备即插即用
- 配合专用VGA抗干扰放大器(放置于信号源端)+优质屏蔽VGA电缆甚至可以明显减弱或消除业界还无法解决的图像***纹和亮线顽固干扰
- VGA及音频源信号延长(REMOTE远端)地环路重复接地(地握手干扰)或空间辐***扰(共模干扰)辨别及测试功能

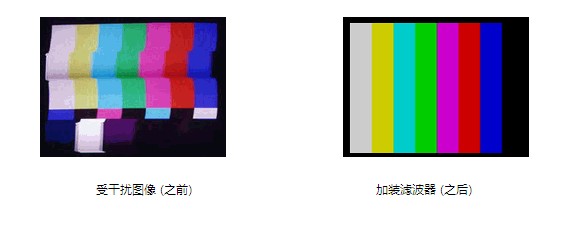

消除图像大面积网纹、横纹、斜纹干扰，改善图像发
虚和毛边、上下抖动以及黑白相间缓慢滚动条纹干
扰，消除干扰引发的间歇式黑屏屏闪现象，***应用
于大型投影工程和大屏幕拼接系统工程应用!
-远端(Remote)地回路隔离滤波降噪
-采用较普通VGA抗干扰高1万倍性能的优质抗干扰进口器件
-独特的消雪花、消横纹、消网纹、消黑屏闪烁功能
-改善和消除图像发虚、上下抖动和毛边现象
-消除共地电位差引入的音频电流和杂音干扰
-ESD防护，泄放电路，支持热插拔
消除高频射灯、高压高频干扰、重复接地、工程接地干扰、
地回路隔离滤波电路高达168DB的共模干扰***
适用于大屏幕拼接、投影显示、舞台音响、***、煤矿和工业控制的VGA+音频干扰***。

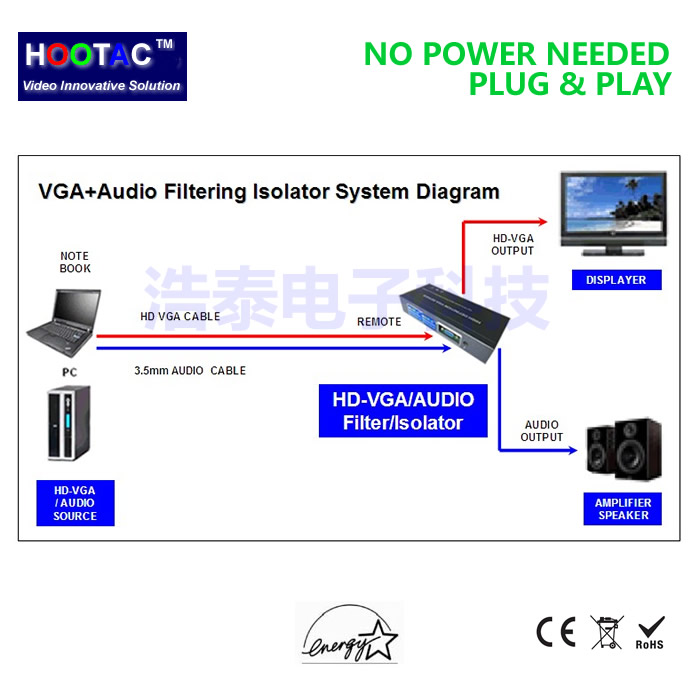

二合一VGA音频隔离滤波抗***工程实例：
VGA长线抗干扰滤波器 - 远端地回路隔离滤波器
HD-15母头输入输出,本地输出自锁输出, 自锁型按键开关，金属机壳
远端REMOTE视频音频地环路隔离滤波, 匹配电路,图像横纹干扰***
音频3.5mm输入输出 地环路电位差绝缘隔离 消除电流声 杂音干扰
在多数VGA信号和音频传输安装工程应用中常遇到因传输线屏蔽不良，屏蔽不充分或地环路电位差引发的图像画质“发虚”或部分整体图像“抖动”、等干扰现象，此外工程的质量和稳定性还有可能存在因线缆热插拨或静电浪涌等对信号源或显示设备冲击的隐患。
VGA音频隔离抗干扰过滤器具有高性能视频音频滤波、隔离功能，从而消除图像和音频上的干扰。
产品概述
在多数VGA音频传输安装工程应用中常遇到因传输线屏蔽不良接地有，屏蔽不充分或地环路电位差引发的图像画质”发虚”或部分整体图像“抖动“、音频出现交流”嗡嗡“或流水声等底噪现象，此外工程的质量和稳定性还有可能存在因线缆热插拨或静电浪涌等对信号源或显示设备冲击的隐患，高性能隔离型VGA音频切换分配器是针对于上述问题而设计的新产品。
单路VGA音频地环路隔离滤波降噪器（具地环路隔离功能），1分2口VGA音频分配器（具地环路隔离功能）， 2切1口VGA音频切换器（具远端信号地环路隔离功能），2切2口分配VGA音频切换分配器（具远端信号地环路隔离功能）， 1切2口切换VGA音频环出+静默型切换器（具本地端口调试显示，远端信息保密静默）， 2切1+1口切换自锁型VGA音频切换自锁分配（输出本地端口自锁，第二端口2切1选择输出）。
本系列化产品具有人性化设计，非常适用于长距离双绞线VGA音频传输器（***）接收传输的VGA音频还原信号与本地PC的VGA音频信号切换。
可广泛地应用于多媒体平面传媒、酒店多媒体信息发布系统、多媒体互动教学、工业控制、***、军事等领域。
产品性能指标：
- 视频驱动带宽：350MHz @ -3dB
- 视频输出回损：小于 -39dB@ 10MHz
- VSWR(驻波比)：小于1.1@100MHz
- VGA输入接口：HD15针母头
- VGA输入信号：0-0.7Vp-p (75欧姆负载)
- VGA输入阻抗：75 欧姆
- VGA输出接口：HD15针母头 (本地监控)
- VGA输出信号：0-0.7Vp-p (75欧姆负载)
- VGA输出阻抗：75 欧姆
- 音频输入接口：3.5mm立体声音频插座
- 音频输出接口：3.5mm立体声音频插座
- 音频输入信号：-2.5V 至+2.5V
- 音频输入阻抗：10k 欧姆
- 音频输出阻抗：300 欧姆
- 电源供电：无需电源
产品特性：
- 采用广播级带宽非平衡均衡传输方式，抗干扰能力强
- 单根VGA电缆单端驱动、实时点对点切换分配VGA图像和音频信号
- 高保真分配，支持高达2048X1536/75Hz分辨率
- 即插即用，无需任何操作系统限制，无需输件安装调试
- 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
- 电源LED指示、视频和音频输入信号LED指示(可选)
- 行场信号数字整形电路，兼容笔记本电脑或非标准VGA－RGBHV信号
- 高保真还原VGA信号，系统可进行高达12级串联式级联
- ***采用地电位隔离电路，确保接收设备无网纹或横纹干扰
- 内置视频输出端静电浪涌保护、热插拨及地电位差***电路
- ***T制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
- 24X7X365 全天侯连续工作，性能稳定可靠
