DCY160减速机，DCY160-22.4-1N硬齿面减速机
产品简介：
DB、DC型减速器包括DBY二级硬齿面；DCY三级硬齿面；DBZ二级中硬齿面；DCZ三级中硬齿面；DBYK二级硬齿面空心轴式和DCYK三级硬齿面空心轴式六个系列减速器。高速级为弧齿锥齿轮，中低速级为圆柱齿轮。这种减速器具有承载能力大、传动效率高、噪声低、体积小、寿命长的特点，用于输入轴与输出轴呈垂直方向布置的传动装置，如带式输送机及各种运输机械，也可用于煤炭、冶金、矿山、化工、建材、轻工和石油等各种通用机械的传动中。其工作条件为：齿轮圆周速度≤20m/s；输入轴转速≤1500r/min；工作温度为-40～45℃，当环境温度＜0℃时，启动前润滑油应加热到10℃。

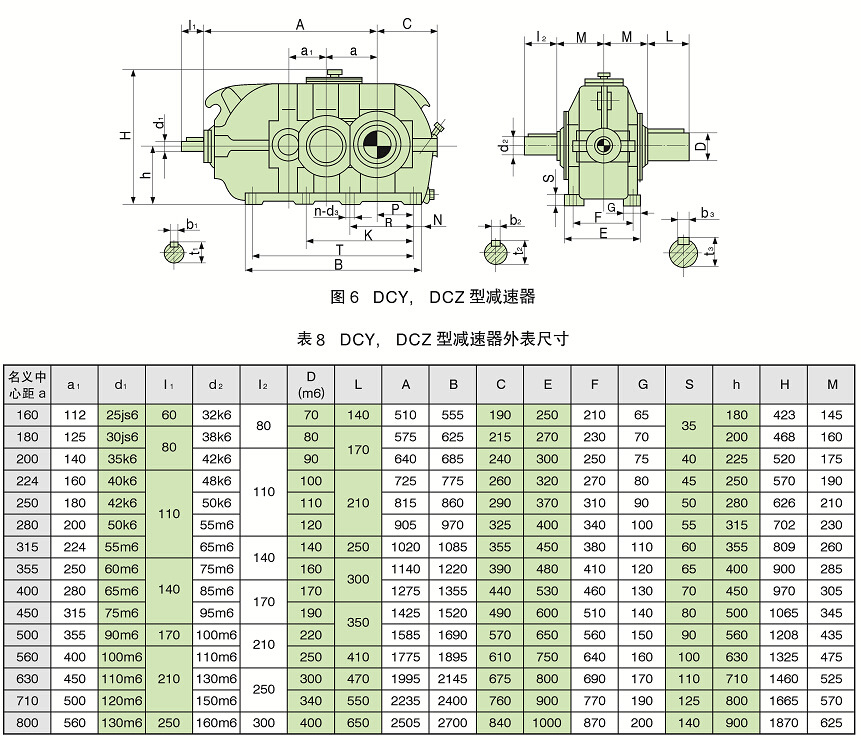

外形及安装尺寸

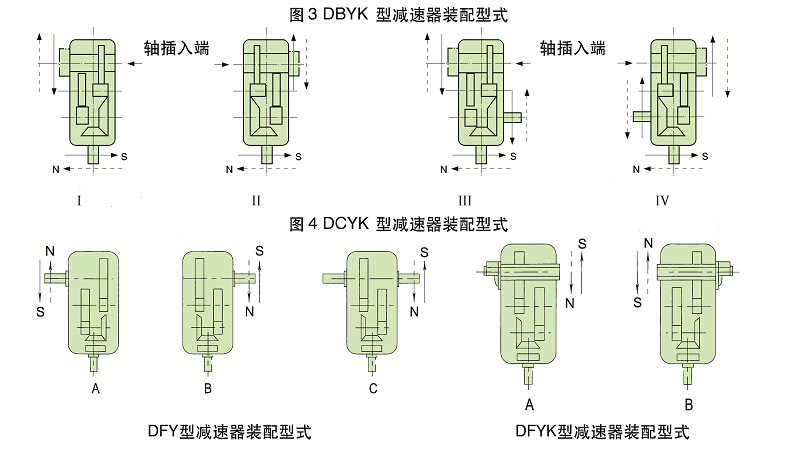

装配型式:

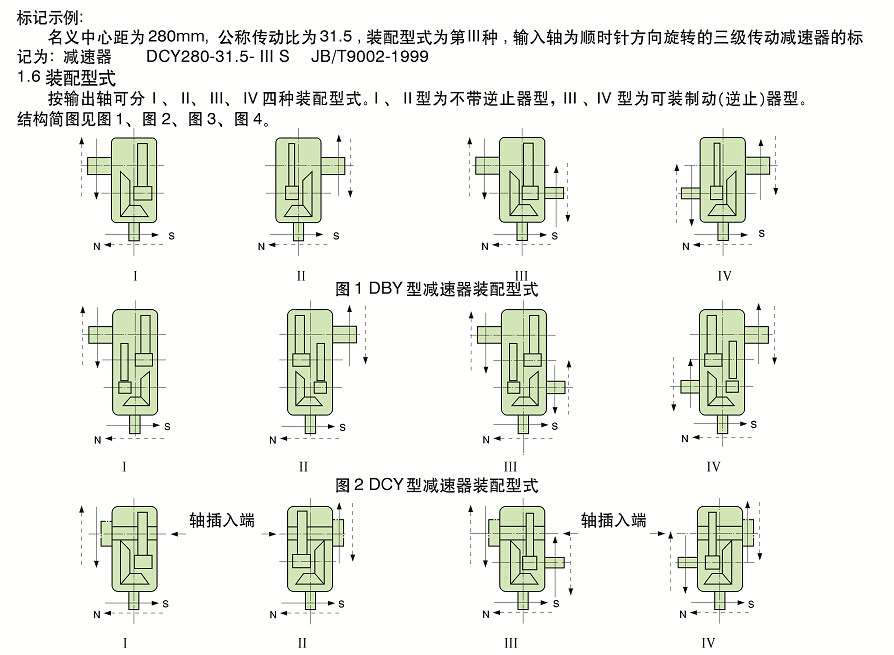

标记示例:
减速器附件
为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计给予足够的重视外，还应考虑到为减速器润滑油池注油、排油、检查油面高度、加工及拆装检修时箱盖与箱座的******、吊装等辅助零件和部件的合理选择和设计。1）检查孔为检查传动零件的啮合情况，并向箱内注入润滑油，应在箱体的适当位置设置检查孔。检查孔设在上箱盖顶部能直接观察到齿轮啮合部位处。平时，检查孔的盖板用螺钉固定在箱盖上。
2)通气器减速器工作时，箱体内温度升高，气体膨胀，压力增大，为使箱内热胀空气能自由排出，以保持箱内外压力平衡，不致使润滑油沿分箱面或轴伸密封件等其他缝隙渗漏，通常在箱体顶部装设通气器。
3)轴承盖为固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖封闭。轴承盖有凸缘式和嵌入式两种。利用六角螺栓固定在箱体上，外伸轴处的轴承盖是通孔，其中装有密封装置。凸缘式轴承盖的优点是拆装、调整轴承方便，但和嵌入式轴承盖相比，零件数目较多，尺寸较大，外观不平整。
4)***销为保证每次拆装箱盖时，仍保持轴承座孔制造加工时的精度，应在精加工轴承孔前，在箱盖与箱座的联接凸缘上配装***销。安置在箱体纵向两侧联接凸缘上，对称箱体应呈对称布置，以免错装。
5)油面指示器检查减速器内油池油面的高度，经常保持油池内有适量的油，一般在箱体便于观察、油面较稳定的部位，装设油面指示器。
6)放油螺塞换油时，排放污油和清洗剂，应在箱座底部，油池的***低位置处开设放油孔，平时用螺塞将放油孔堵住，放油螺塞和箱体接合面间应加防漏用的垫圈。
7)启箱螺钉为加强密封效果，通常在装配时于箱体剖分面上涂以水玻璃或密封胶，因而在拆卸时往往因胶结紧密难于开盖。为此常在箱盖联接凸缘的适当位置，加工出～2个螺孔，旋入启箱用的圆柱端或平端的启箱螺钉。旋动启箱螺钉便可将上箱盖顶起。小型减速器也可不设启箱螺钉，启盖时用起子撬开箱盖，启箱螺钉的大小可同于凸缘联接螺栓
