触摸屏式脚型三维扫描仪
JD脚型三维扫描仪是一种集光学，机械传动，电子控制，计算机工程，数据处理运算于一体的***率高精度的激光测量仪器，基于激光三维重建的原理，可以对脚型进行更准确可靠的三维数据采集。它采用多个激光器多个镜头和多个传感器同步工作，此结构的一大优势在于扫描速度快，精度高，扫描无死角，操作简单，实用易学，一只脚可以在几秒内测量完毕。通过多组镜头对多组激光线的同步采集可以快速准确的获取脚型360度的数据，保证360度***的扫描，达到扫描数据完整无死角。
JD脚型三维扫描仪目前已在个性化制鞋行业，脚型矫正行业，人机工程脚型统计，***足部研究等领域得到广泛应用。在个性化***订制鞋行业上已经和多家知名鞋企进行合作，鞋企使用脚型三维扫描仪对客户的脚型进行三维扫描得到一个***的三维模型，根据系统全自动生成足型参数报告，从而快速和非常***地生产定制出各种鞋子。在***上对***进行高精密的三维足部扫描，医生将根据三维扫描数据判断***足部功能和步态从而对***的脚部进行矫正***。其广泛的数据输出格式确保了所测量的数据可与各类三维软件，制鞋软件***对接，从而满足各行各业的使用要求。
脚型三维扫描仪基本参数：
|
型号 |
JD-FootScan-F2 |
|
|
豪华型（第九代） 2016款 |
|
工作系统 |
JD-Foot 3D Scanner V5.2 |
|
外形尺寸 |
590×380×370mm (可定制) |
|
工作范围 |
330×165×160mm |
|
|
（可定制） |
|
电脑配置 |
I3处理器，4G内存，触摸屏（可选配） |
|
传感系统 |
130万CCD传感器 帧速90 FPS高速相机 |
|
运动系统 |
步进驱动电机，轻预载导轨，研磨级丝杆 |
|
扫描精度 |
0.1—0.3mm |
|
扫描速度 |
3秒 |
|
足弓诊断 |
有 |
|
内外旋诊断 |
有 |
|
数据库支持 |
有 |
|
压力分析 |
有 |
|
软件接口 |
ASC,STL,VRML等 （可定制） |
|
操作系统 |
Windows2000/XP/Vista/win7/32位 |
|
操作方式 |
一键式操作 |
|
数据报告 |
自动提取几十个尺寸参数，并自动生成报告 |
技术优势
1.技术***成熟，采用国内外较为***的激光测量原理。
2.自动化程度高，杂点自动滤除，数据自动拼接无分层，数据自动处理封装，自动化提取几十个参数尺寸，无需人工干预。
3.操作简单，全程一键式操作，扫描设置方便。
4.国内外较为快速的扫描速度，单只脚型采集时间***快可达3秒。
5.测量精度高，数据完整无死角，数据封装后光滑无瑕疵，参数提取准确。
6.系统自带足弓诊断和脚内外旋诊断功能，并自动建立数据库。
7.系统具备足底压力分布计算功能，可自动生成足底压力RGP色彩图。
8.抗干扰能力***，采用国内特有的滤光系统和抗干扰技术，对环境要求低。
9.设备属于全自主研发，并已获得实用新型专利（专利号：ZL 2013 2 0340686.X）和软件著作权（登记号：2013SR068932）等，保证系统的终身升级更新，可满足客户的定制需求。
10.数据格式接口广泛，可与市场上CAD/CAM系统对接，也可根据需求转换。

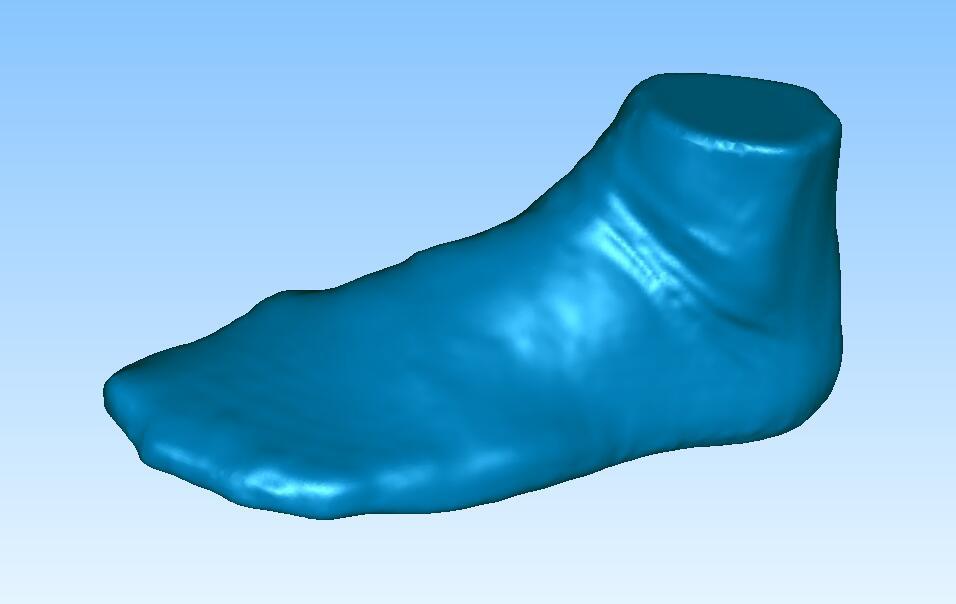

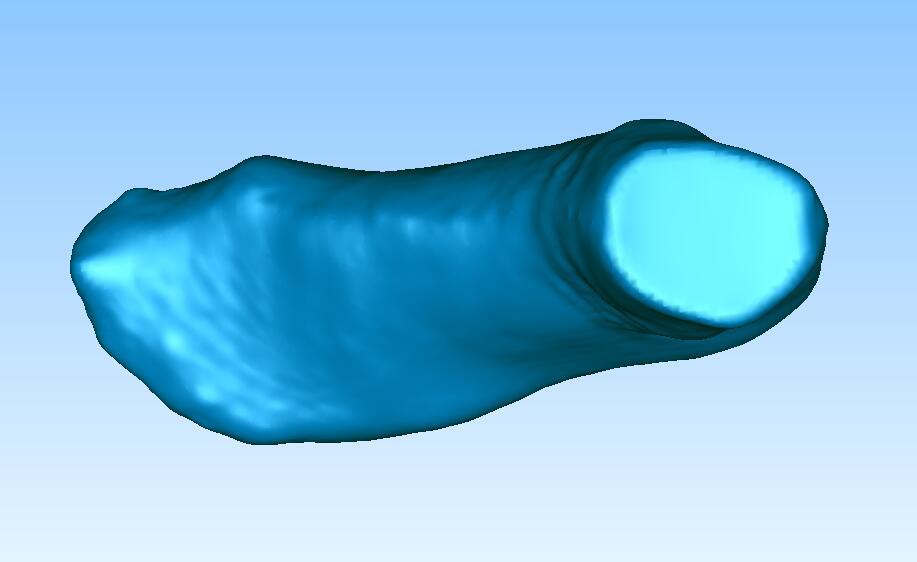

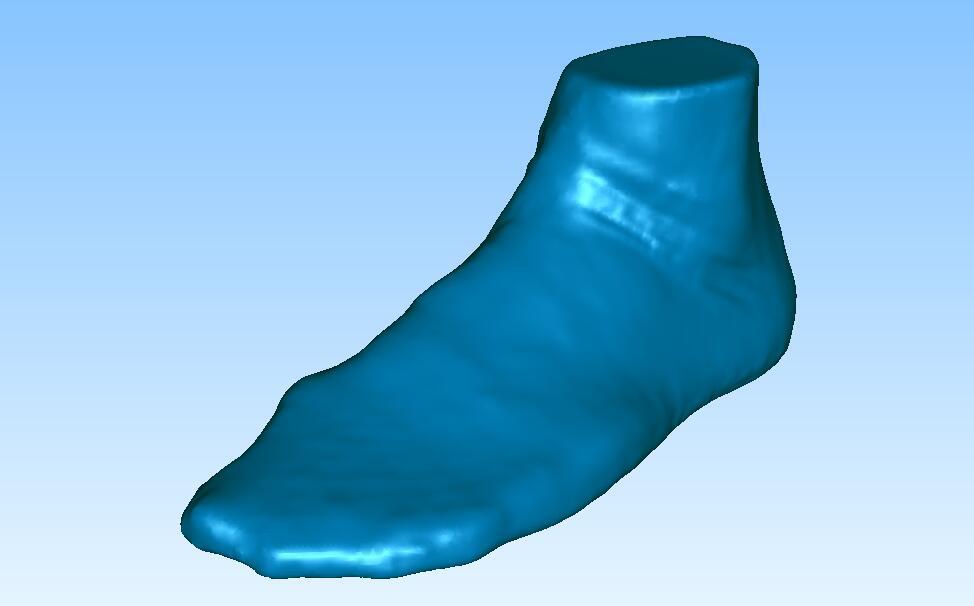

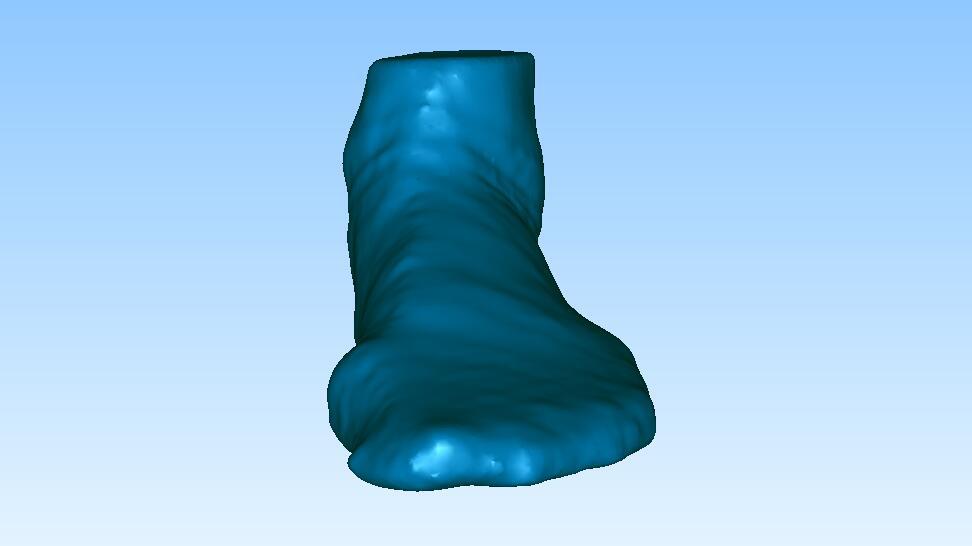

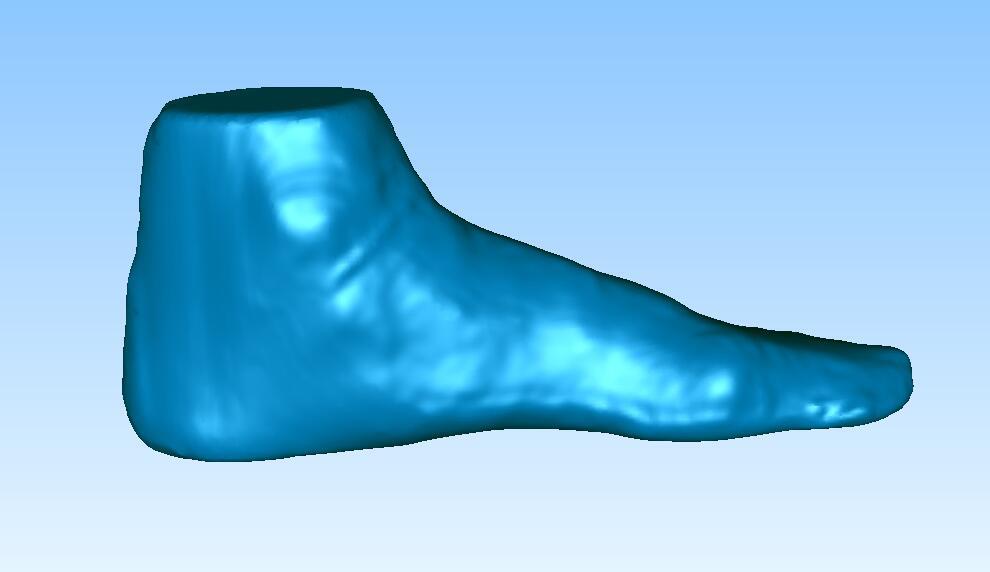

三维数字模型
市场应用
1.个性化量脚定制鞋
世界上每个人的脚都有各自的特点，甚至同一个人的两只脚都不是完全一样的，而市场上的鞋子都是厂家按照标准鞋楦生产的，所以顾客很难买到真正适合自己脚型的鞋子。随着时代的发展和人民生活水平的提高，量身定制成为了时***展的潮流。
传统的量脚定制都是由经验丰富的师傅通过简单的工具（皮尺，量脚器）进行测量，但是这样的方法存在诸多弊端，测量数据不准确，效率低，不适合广泛推广，并慢慢被市场淘汰。利用激光脚型三维扫描仪对客户的脚进行快速扫描，从而获取脚型的三维数据，厂家以脚型数据为基础将数据修改成可以做鞋的鞋楦，根据此鞋楦制作出来的鞋子是完全基于客户真实脚型数据的，鞋子完全符合客户的脚型特点，所以穿着更舒适，更***，更好的包裹性。
2.***脚型诊断矫治
据市场调查，大部分人的脚按照***标准判断均属于不健康脚或畸形脚，而不健康的脚会严重影响人们的正常生活，比如畸形脚会严重磨损鞋子，长时间走路会很累，买不到合适的鞋子等。特别是儿童足部发育的健康与否会影响到一生。现在的脚型矫正都是通过医生的判断或者***器械的诊断，花费大而且没有完整的***方案。所以现在量脚定制，矫正鞋，矫正鞋垫成为了这些人群的***。
利用脚型三维扫描仪快速准确的采集足部数据，根据数据的特点分析脚型的健康状态，然后以采集的三维数据为依托制作出具有矫正功能的鞋子或鞋垫。

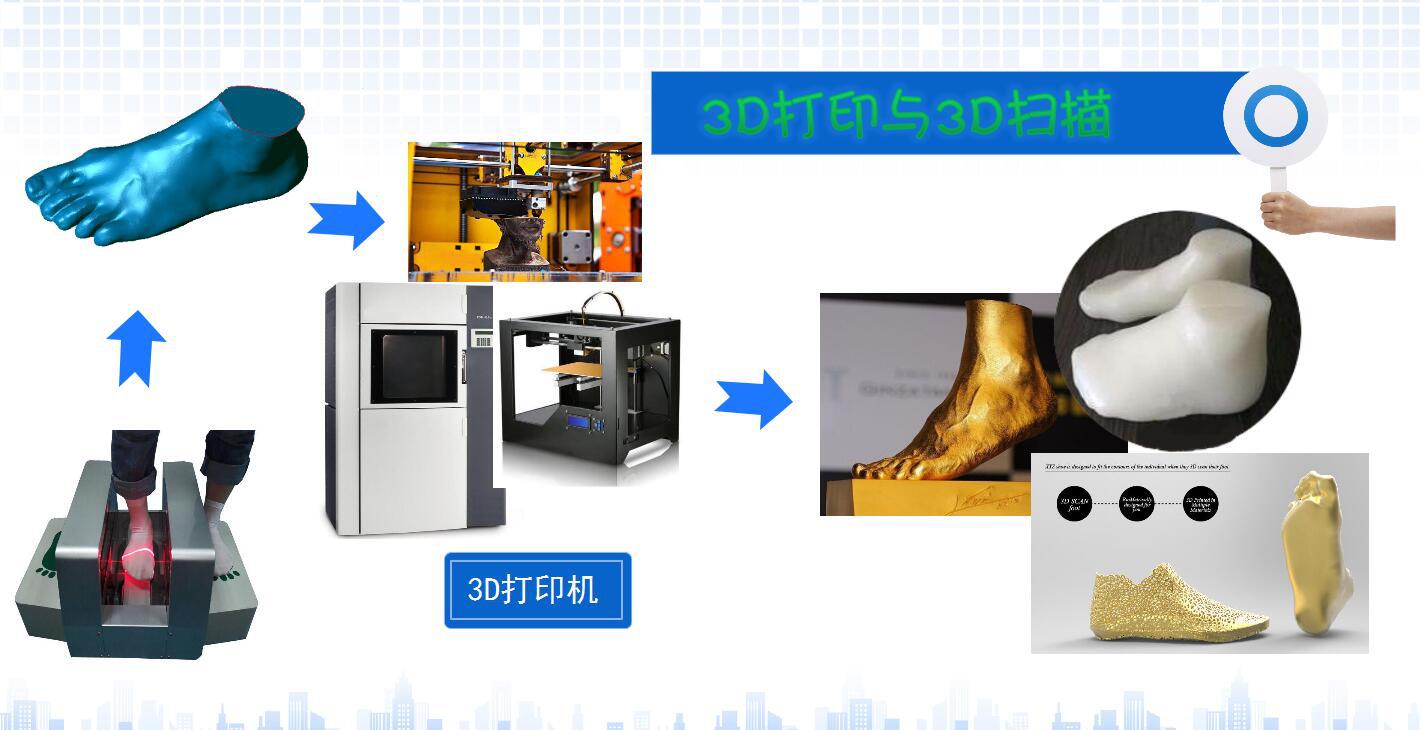

3.3D智能打印
如果说3D打印技术是“输出模式”，那么所对应3D扫描技术就是“输入模式”，经过3D扫描仪扫描的所有物体，都可以通过3D打印机打印出来，我们可以通过3D脚型扫描仪扫描出来的3D数字模型，在3D打印机中打印成我们自己个人的***脚部模型，从而进行个性自我化的脚模纪念品的定制与制作。
脚型激光三维扫描仪应用领域
1.鞋类设计开发
2.个性化量脚定制鞋
3.鞋垫设计开发
4.矫正鞋，矫正鞋垫量脚设计
5. ***脚型矫治
6.人机工程脚型统计
7.***足部研究
8.鞋楦设计开发，3D打印

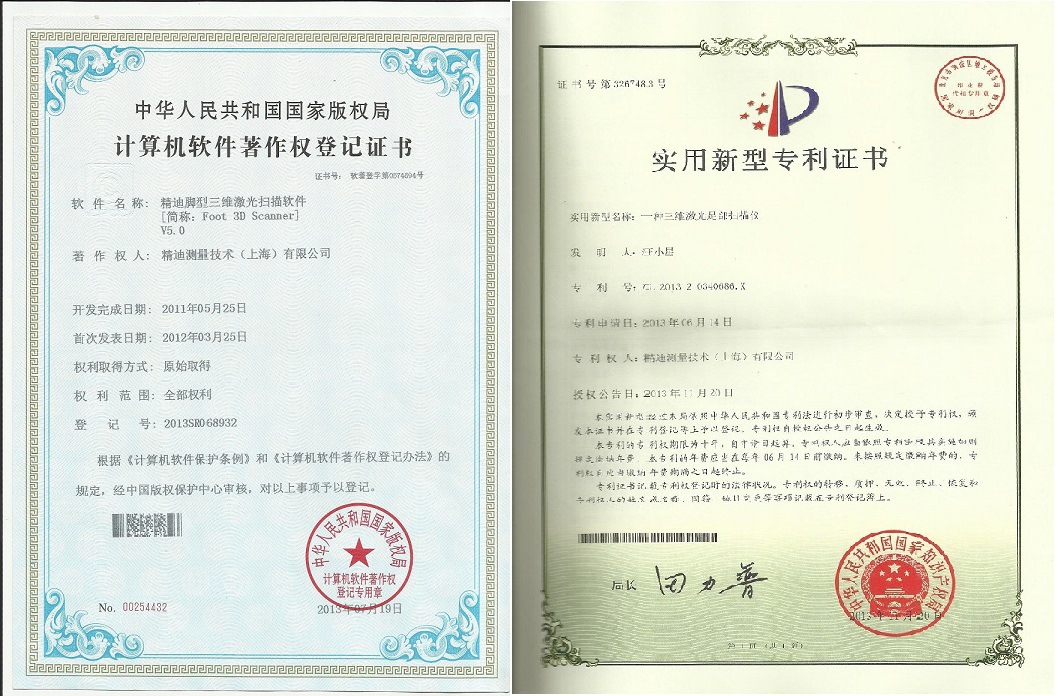

***书：

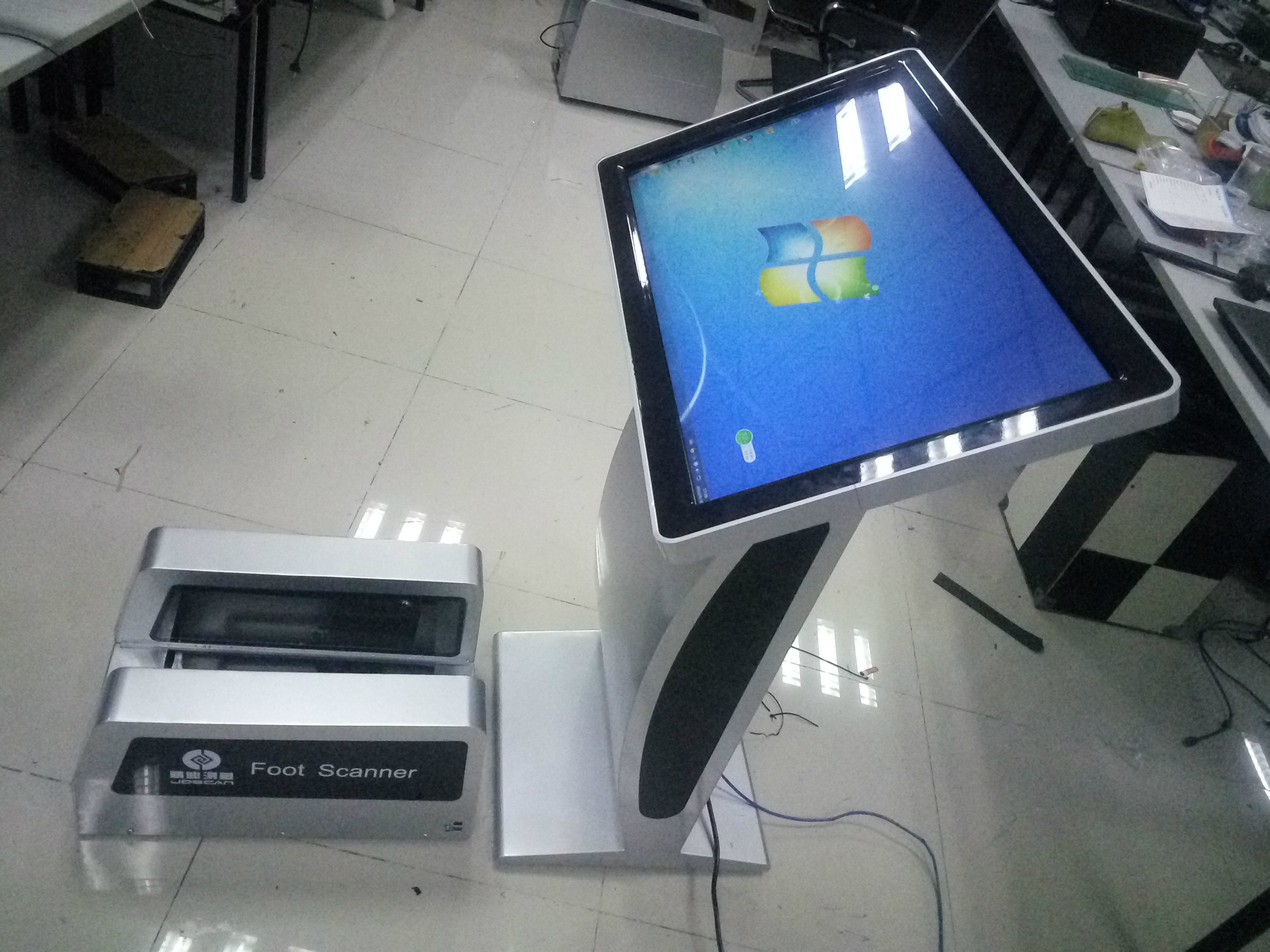

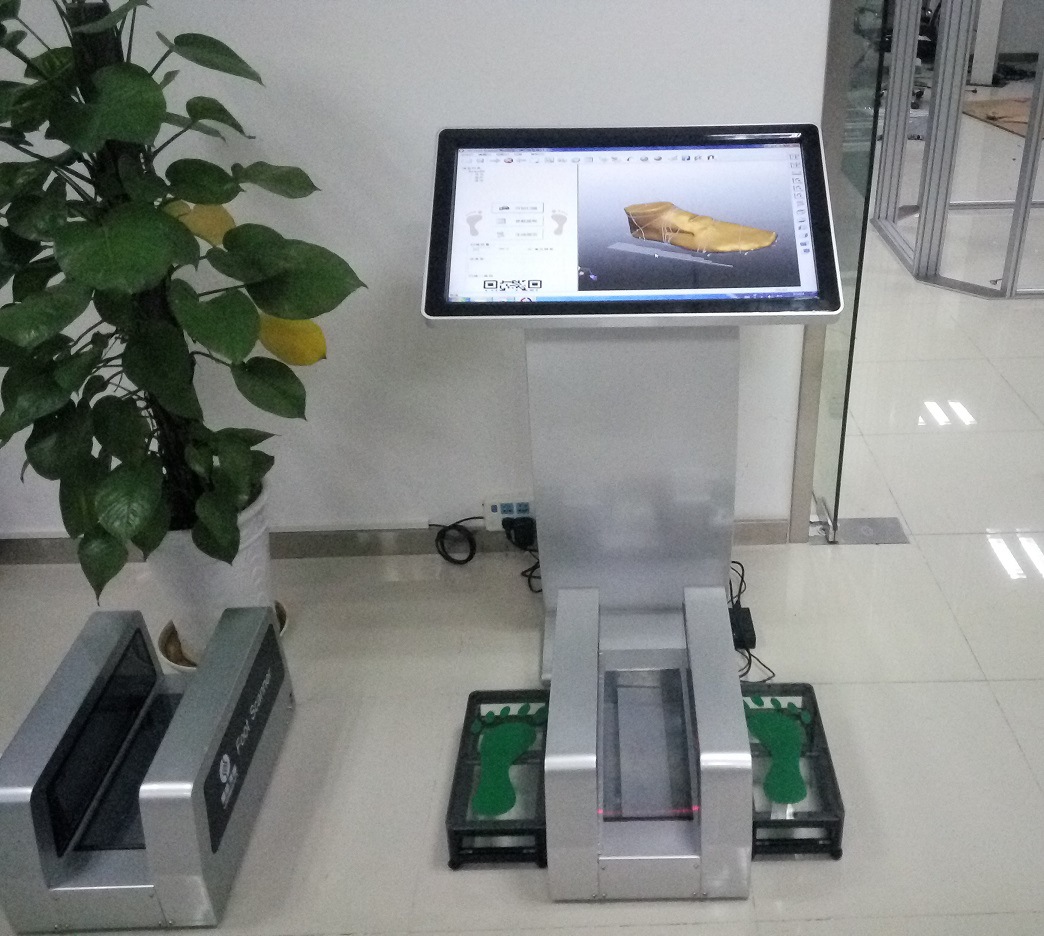

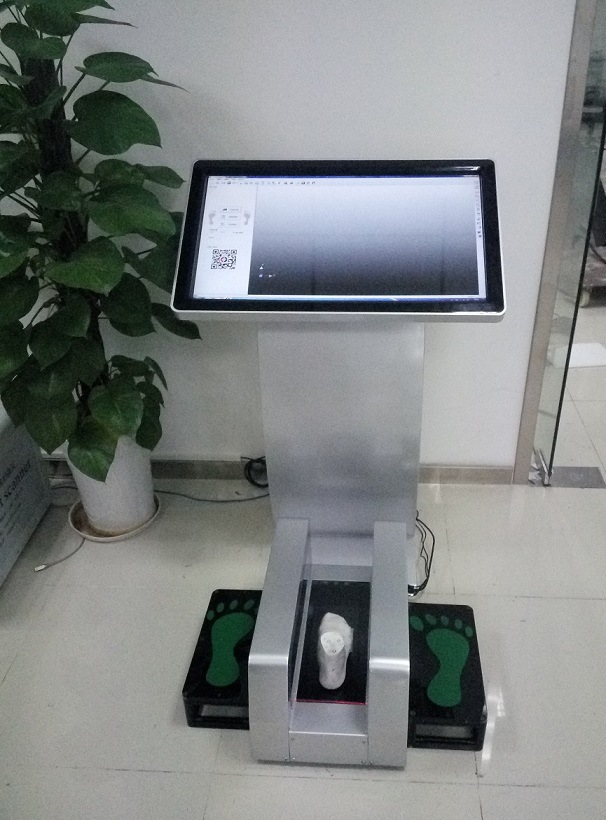

产品大图:
