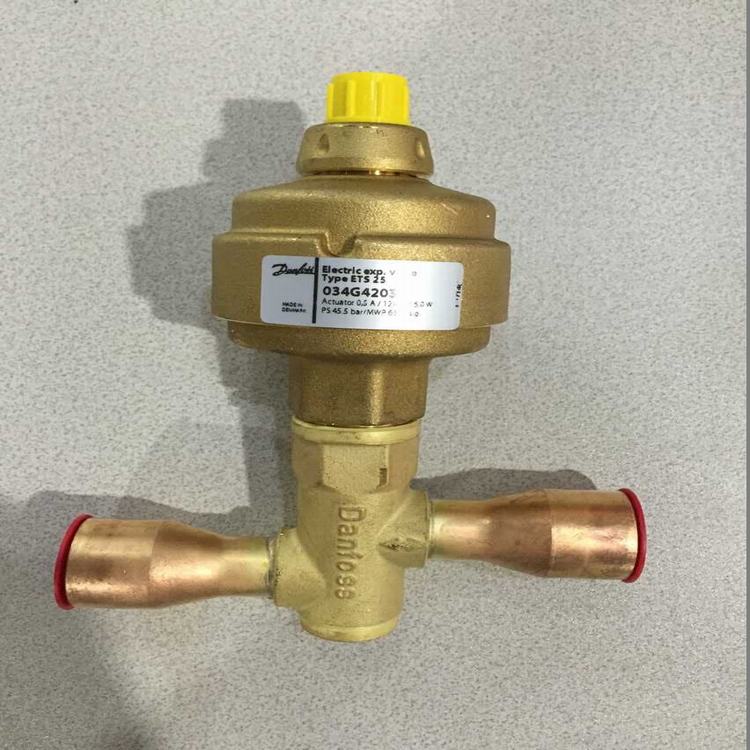

丹佛斯旗下ETS25-034G4203电控膨胀阀
精准确保冷媒喷入量较优控制；适用于各种常见制冷剂（R410A,R407C,R404A,R134a，R22）；ETS12.5,ETS25，ETS50和ETS100的上限工作压力为45.5巴（660psig）。ETS250和ETS400的上限工作压力为34bar（493psig）；ETS50至ETS400电子膨胀阀设计上实现的动力平衡不仅使阀门能够双向流运行，还使其具有双向截止功能，就如同电磁阀一样关闭严密；ETS50和ETS100所采用的无水焊接接头，使得焊接时无需湿布包裹，既方便又快捷。ETS50至ETS400电子膨胀阀均装有内置视液镜。内外防腐蚀设计。低功耗。可按要求选择电缆和接头。EKC316A,EKC312以及EKD316是丹佛斯常用的适用于驱动ETS电子膨胀阀的控制器。提供AST-g手操器用于ETS电子膨胀阀的手动操作和维修。
丹佛斯旗下ETS25-034G4203电控膨胀阀的电气参数
步进电机型号：双极永磁，步进模式：两相全步进；相阻：52欧姆±10%；相电感：85mH；保持电流：根据实际应用而定；允许足够大的电流（100%负载运行）；步进角度：7.5°（电机），0.9°（导文螺杆），调节比例8.5：1（38/13）²：1；名义电压（恒定电压驱动）12V-4%+15%，150步/秒，相电流（使用截波驱动）100mA RMS-0.4%+15%；上限总功率：电压/电流驱动：5.5/1.3W（UL：ENC lass2）；步进速率：150步/秒（恒定电压驱动），0-300步/秒300推荐（截波电流驱动）；总步数：ETS12.5，ETS25，ETS50:2625 ETS100:3530 ETS250和ETS400:3810 全程耗时：ETS12.5，ETS25，ETS50:17/8.5S ETS100:23/11.5S ETS250和ETS400:25.4/12.7S;提升高度：ETS12.5，ETS25，ETS50:13MM ETS100:16MM ETS250、400:17.2MM；参考位置：超出总部数驱动，确保阀门处于完全关闭位置，并将此位置作为阀门动作的参考位置。电器连接：4线0.5mm²（0.02in²），2m（6.5ft）长电缆。

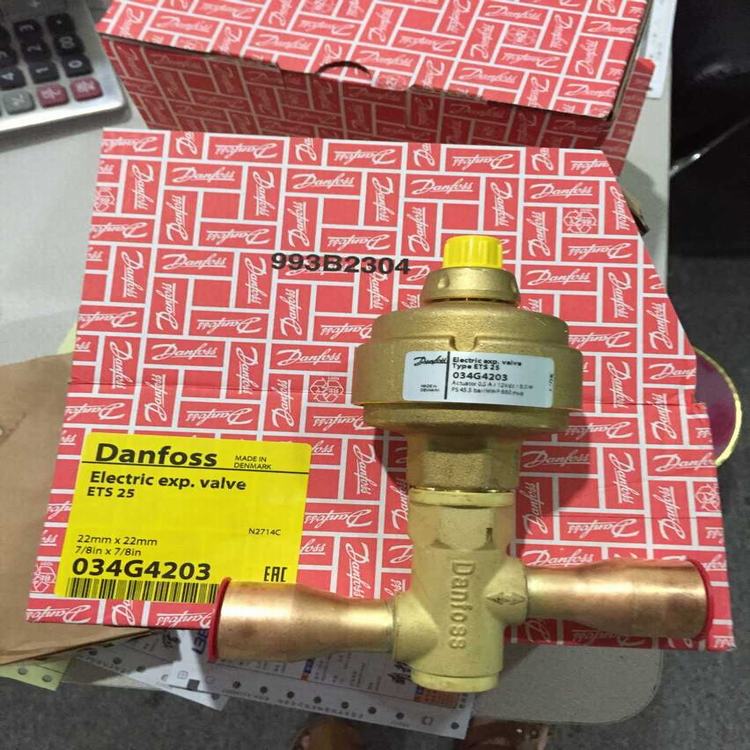

丹佛斯旗下ETS25-034G4203电控膨胀阀
电子膨胀阀, ETS 25，034G4202，034G4201，034G4203
产品名称: 电子膨胀阀, 型号: ETS 25, 进口尺寸 [毫米]: 22.00, 进口接口类型: 焊接连接 ODF, 出口尺寸 [毫米]: 22.00, 出口接口类型: 焊接连接 ODF
| 毛重 | 1.1 kg |
| 净重 | 0.91 kg |
| EAN | 5702428825757 |
| Lubricants compatibility |
All ester oils All mineral oils |
| UL approved refrigerants |
R134a R22 R404A R407A R407C R407F R410A R422B R422D R438A R448A R449A R450A R452A R507A R513A |
| 产品名称 | 电子膨胀阀 |
| 产品描述 | 电子膨胀阀 |
| 产品系列 | 膨胀阀 |
| 产品系列名称 | ETS |
| 产品配件 | 步进阀配件 |
| 全行程时间速度 [秒] [上限] | 17 " |
| 全行程时间速度 [秒] [下限] | 8.5 " |
| 兼容 Danfoss 控制器 |
EKE 1A EKE 1B EKE 1C |
| 出口尺寸 [毫米] | 22 mm |
| 出口尺寸 [英寸] | 7/8 IN |
| 出口接口类型 | 焊接连接 ODF |
| 制冷剂(s) |
R134a R22 R404A R407A R407C R407F R410A R422B R422D R438A R448A R449A R450A R452A R513A R407H R417A R422A R442A R449B R463A R513B R515A R515B R1234ze(E) R507A |
| 制冷剂油兼容性 |
所有酯油 所有矿物油 |
| 制冷剂温度 [°C] [上限] | 65 °C |
| 制冷剂温度 [°C] [下限] | -40 °C |
| 制冷剂温度 [°F] [上限] | 150 °F |
| 制冷剂温度 [°F] [下限] | -40 °F |
| 包装方式 | 多包装 |
| 可维修 | 步进阀备件 |
| 型号 | ETS 25 |
| 审批 |
CE 认证 LLC CDC TYSK UL |
| 平衡流口 [是/否] | 编号 |
| 总步进 | 2625（全步） |
| 手动操作选项 | AST - G 检修驱动器 |
| 方向 | 直通型 |
| 上限允许工作周期 [%] | 100 % |
| 上限开启压差 [巴] | 33 bar |
| 上限开启压差 [磅英寸] | 478.6 psi |
| 上限开启压差 反向 [巴] | 33 bar |
| 上限开启压差 反向 [磅英寸] | 478.6 psi |
| 上限总功率连续电压驱动器 [瓦] | 5.5 W |
| 上限总功率连续电流驱动器 [瓦] | 1.3 W |
| 上限工作压力 [bar] | 45.5 bar |
| 上限工作压力 [psig] | 660 psig |
| 机箱防护等级 IP | IP67 |
| 步进模式 | 2 相全步 |
| 每包数量 | 6 pc |
| 流体组 | II |
| 流向 | 双向流 |
| 流向指示仪 | 带双向箭头压花 |
| 环境温度范围 [°C] [下限] | -40 °C |
| 环境温度范围 [°C] [上限] | 60 °C |
| 环境温度范围 [°F] [上限] | 140 °F |
| 环境温度范围 [°F] [下限] | -40 °F |
| 电压 [伏] 直流 [上限] | 13.8 V |
| 电压 [伏] 直流 [下限] | 11.5 V |
| 电机类型 | 两极 |
| 电气连接 | M12 |
| 电气连接尺寸 | 4 pin |
| 电气连接形式 公头/母头 | 外螺纹 |
| 目录 | I |
| 相位电感 [µH] | 85000 µHz |
| 相位电流 (RMS) [毫安] | 100 mA |
| 相位电流（峰值） [毫安] | 141 mA |
| 进口尺寸 [毫米] | 22 mm |
| 进口尺寸 [英寸] | 7/8 IN |
| 进口接口类型 | 焊接连接 ODF |
| 连接件材质 | 铜 |
| 连接类型 | 焊接，ODF |
| 阻抗 [kOhm] | 0.0524 kOhm |
| 额定容量 R404A/R507 [TR] | 25 冷吨 |
| 额定容量 R134a [TR] | 27 冷吨 |
| 额定容量 R134a [千瓦] | 93 kW |
| 额定容量 R22 [TR] | 34 冷吨 |
| 额定容量 R22 [千瓦] | 117 kW |
| 额定容量 R404A/R507 [千瓦] | 88 kW |
| 额定容量 R407C [TR] | 37 冷吨 |
| 额定容量 R407C [千瓦] | 129 kW |
| 额定容量 R410A [TR] | 41 冷吨 |
| 额定容量 R410A [千瓦] | 144 kW |
| 额定容量状况 [IMP] |
tcond=90 °F tevap=40 °F tliq=82 °F |
| 额定容量状况 [SI] |
tcond=32 °C tevap=5 °C tliq=28 °C |
| 额定容量状况注释 | 全行程打开，正常流量 |
