常州万濠影像仪VMS-1510G
常州万濠影像仪VMS-1510G用途:
适用于以二维坐标测量为目的的一切应用领域,广泛应用于机械、电子、仪表、塑胶等行业。
常州万濠影像仪VMS-1510G特点:
1.多种形式光源,保证满足多样性测量要求;
2.多种数据处理、显示、输入、输出功能;
3.工件摆正功能非常实用;
4.激光指示器技术方便对焦;
5.脚踏开关与软件配合,操作更简便。
常州万濠影像仪VMS-1510G参数:
工 作 台 |
型 号 | VMS-1510G/VMS-1510F | VMS-2010G/VMS-2010F | VMS-2515G/VMS-2515F | VMS-3020G/VMS-3020F | VMS-4030G/VMS-4030F |
金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
Z轴升降行程(mm) | 200(特殊订购达400) | |||||
截面原点一致性误差(μm) | G型:E0≤30(Z轴升降行程每100mm); F型:E0≤20(Z轴升降行程每100mm) | |||||
X、Y、Z数显分辨力:0.5μm X、Y坐标示值误差:(2.5+L/100)μm(L为被测长度,单位:mm) | ||||||
影 像 系 统 |
F型 | G型 | ||||
1/2”彩色CCD摄像机 | 1/3”彩色CCD摄像机 | |||||
变倍镜头倍率:0.7X~4.5X | 变倍镜头倍率:0.7X~4.5X | |||||
视频倍率:20~128X | 视频倍率:26.6~171X | |||||
物方视场:11.1mm~1.7m | 物方视场:8.1mm~1.3m | |||||
表面光源与透射光源均用LED,亮度可调 |
建议放置台 载重要求≥350KG 尺寸(长×宽×高)1000×600×500(mm)

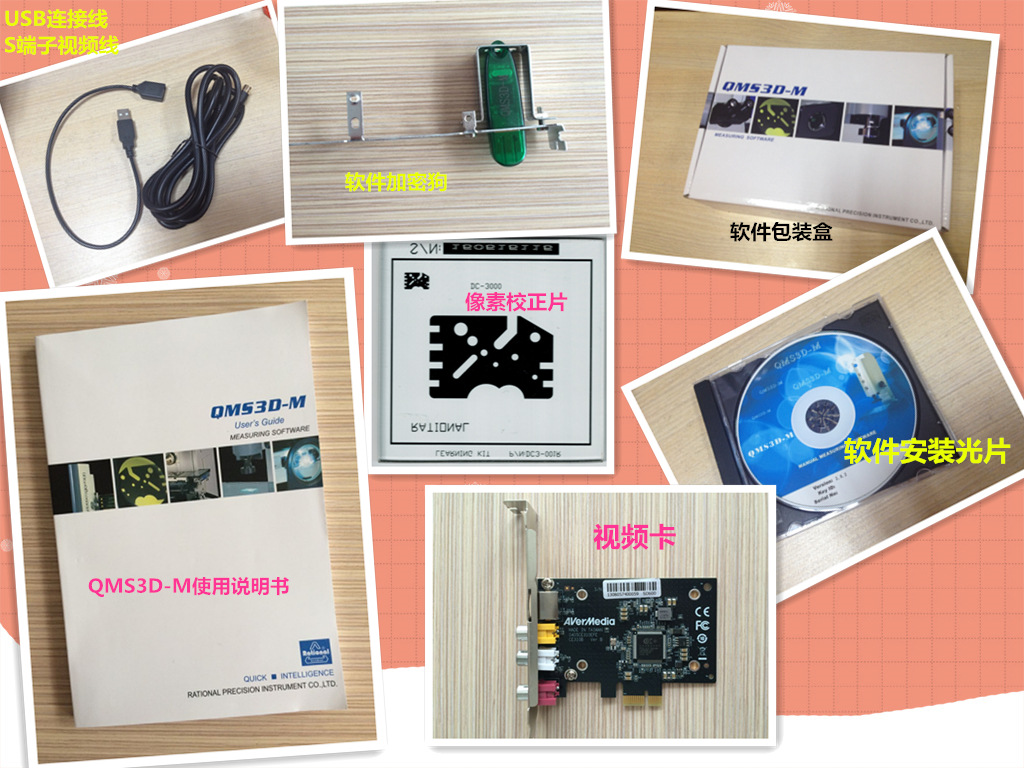

常州万濠影像仪VMS-1510G软件用途:

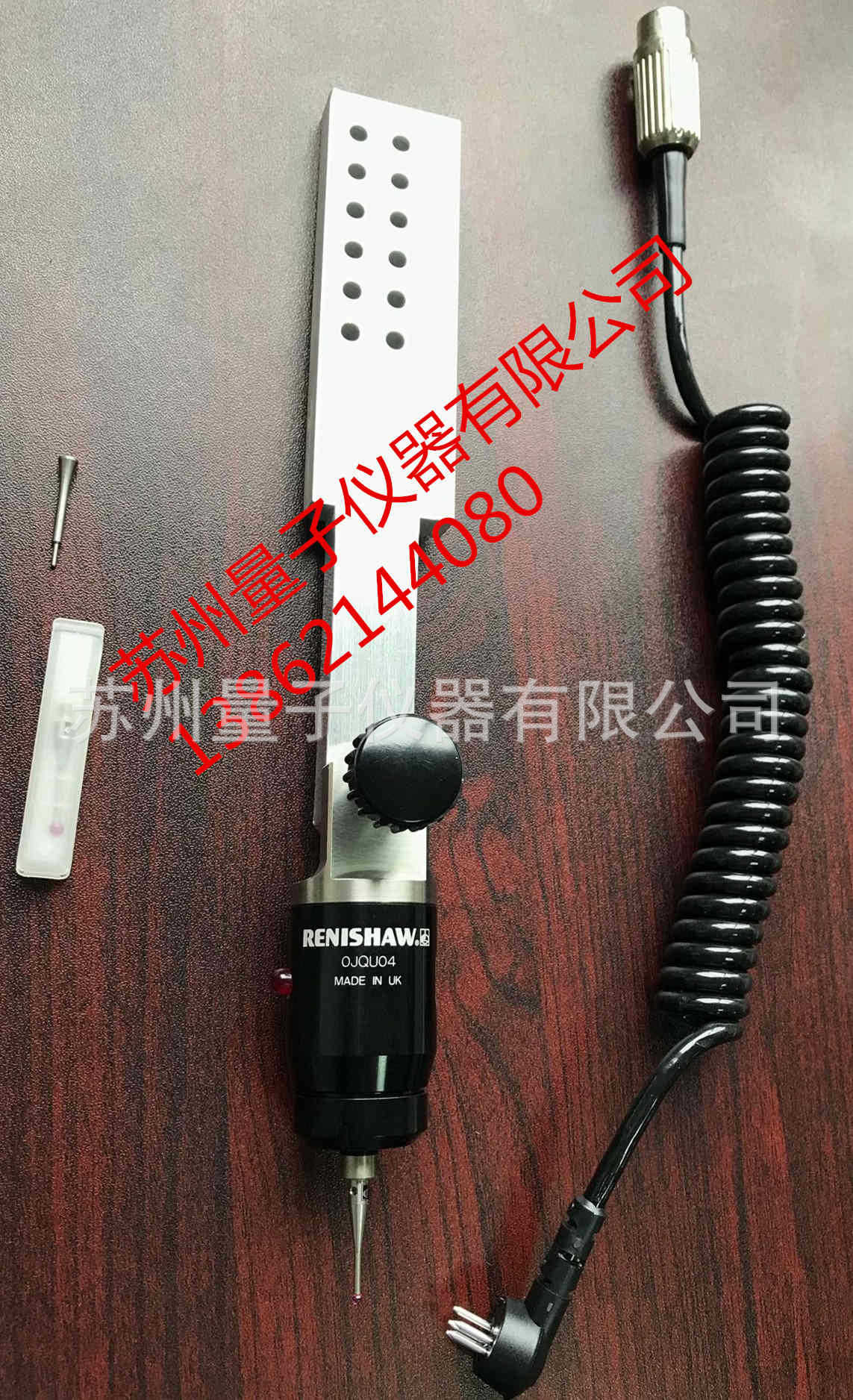

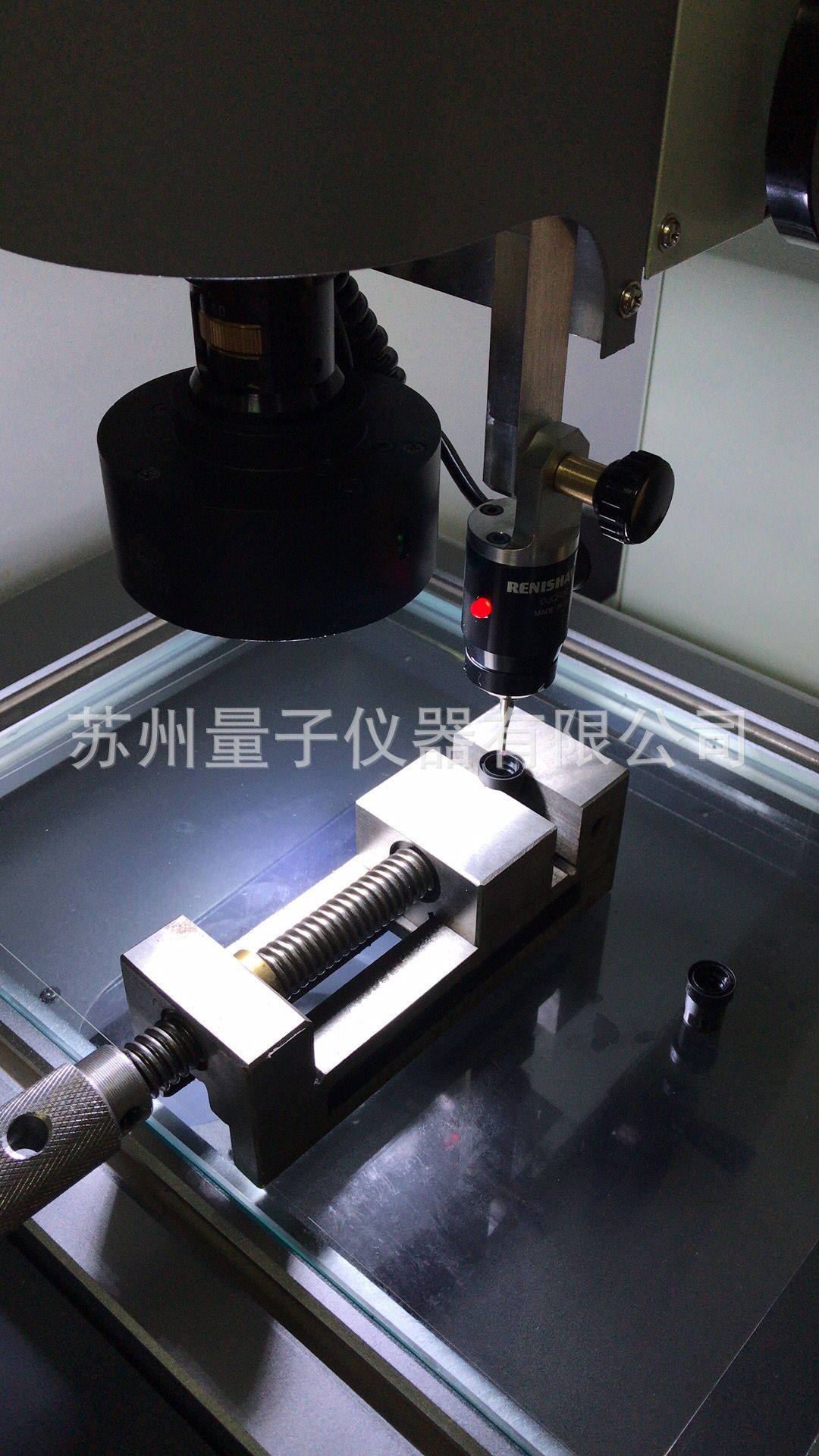

该系列测量软件是我公司自主开发的多传感器测量应用软件,可以对二维测量的坐标进行可视化分析处理和检测,也可以使用探针进行三维几何元素测量,还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业,如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。
软件特点:
QMS3D |
QMS3D-M
|
(1)提供影像、探针和激光位移器测量功能; (2)提供多种形式报表功能; (3)提供治具测量、扫描、影像导航、多种测量和构造方法的功能; (4)强大灵活的机台控制功能:包括鼠标控制机台运动,镜头自动变倍 、自动对焦及光源控制,提供多种方式控制X、Y、Z轴运动等; (5)提供方便的像素校正功能 |
(1)提供影像和探针测量功能;
(2)提供辅助对焦,多种测量和构造方法的功能; (3)提供扫描功能 |
应用于自动影像仪
|
应用于手动影像仪
|
共同功能:
(1)提供影像和探针测量各种基本几何元素,例如:点、直线、园、圆弧、椭圆、矩形、键槽、平面等。 (2)(2)可输出Word、Excel报表和AutoCAD文件。 (3)具有SPC统计功能,可进行有效的品管控制。 (4)软件界面直观,功能操作简单方便。 (5)提供功能强大、操作方便的用户测量程序。 (6)完全支持WIN7系统和19英寸宽屏显示器。 (7)支持双显示器和多种语言界面的切换。 (8)提供简体中文、繁体中文和英文三种语言界面。 |
