EUP3466
恒流/恒压模式***型DC-DC变换器概述
EUP3466是一款采用电流模脉宽调制架构的***型DC-DC变换器，可以提供高达3A的负载电流，具有很好的线性调整率和负载调整率。EUP3466可以在8V～36V宽输入电压范围内稳定工作，具有恒流或者恒压两种工作模式，并且通过调节外部分压电阻实现可编程的输出电压线补偿。EUP3466输出过压阈值通过外部分压电阻来设定，当输出电压达到设定的阈值时，EUP3466停止工作。
EUP3466具有次级周期性的峰值电流限制，过温保护和短路保护等机制，以确保芯片工作的安全性。芯片在关断模式下的静态电流可低至3μA。 具有内部软启动功能可以很好的***浪涌电流和输出电压的过冲。
EUP3466采用SOP-8封装。
特点
- ‧输入电压范围：8V至36V
- ‧40V输入电压浪涌
- ‧固定80kHz开关频率
- ‧恒流/恒压模式控制
- ‧高达3A输出电流
- ‧+/- 1% 电压基准精度
- ‧+/- 4% 恒流精度
- ‧可编程输出电压线补偿
- ‧内部软启动
- ‧输出电压过压保护
- ‧折返的输出短路保护
- ‧次级周期性峰值电流限制
- ‧过温关断
- ‧SOP-8封装
- ‧符合RoHS规范及Lead(Pb)-Free
- Halogen-Free
应用
- ‧车载充电器
- ‧便携式充电应用
- ‧具有电流限制的DC/DC

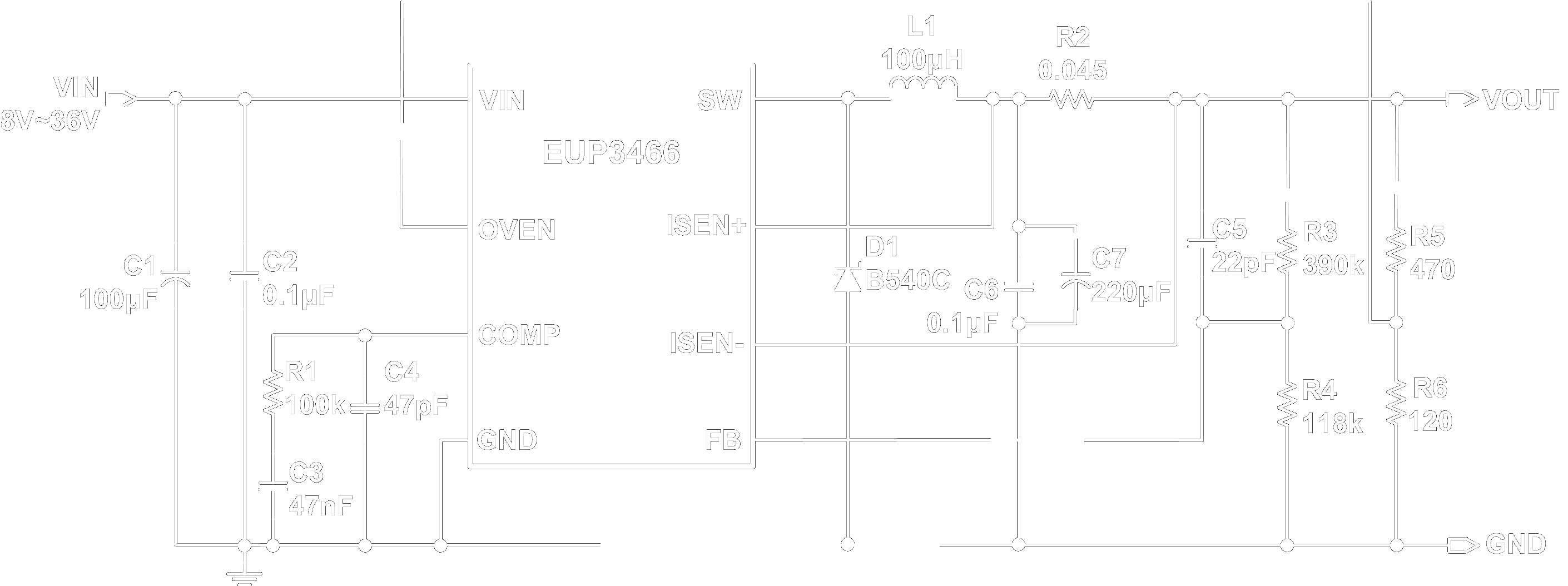

Typical Application Circuit
