东莞乐拓实业有限公司***从事LED灯光解决方案产品、城市景观亮化产品、LED照明灯具产品，LED驱动控制方案设计、产品开发，公司从2008年设计业内***颗256级双线控制3通道恒流驱动IC—WS2801，到2009年的业内***颗专用护栏管控制IC—WS2803，2010年升级到使用更简单的单线控制IC—WS2811，2011年成功的将LED和LED驱动IC合二为一，即WS2812。由此开启全宇宙***简单的动态LED灯饰控制模式，开创了新的LED方向和时代。2013年的WS2812B实现了集成封装的技术再次升级。2016年，经过3年的技术沉淀，我们的WS2813、WS2813B、WS2818、WS2821再次以创新的技术，更加简便实用的功能******LED行业。
更多详情可以可以给我们来电话：0769-85414610、85357955。

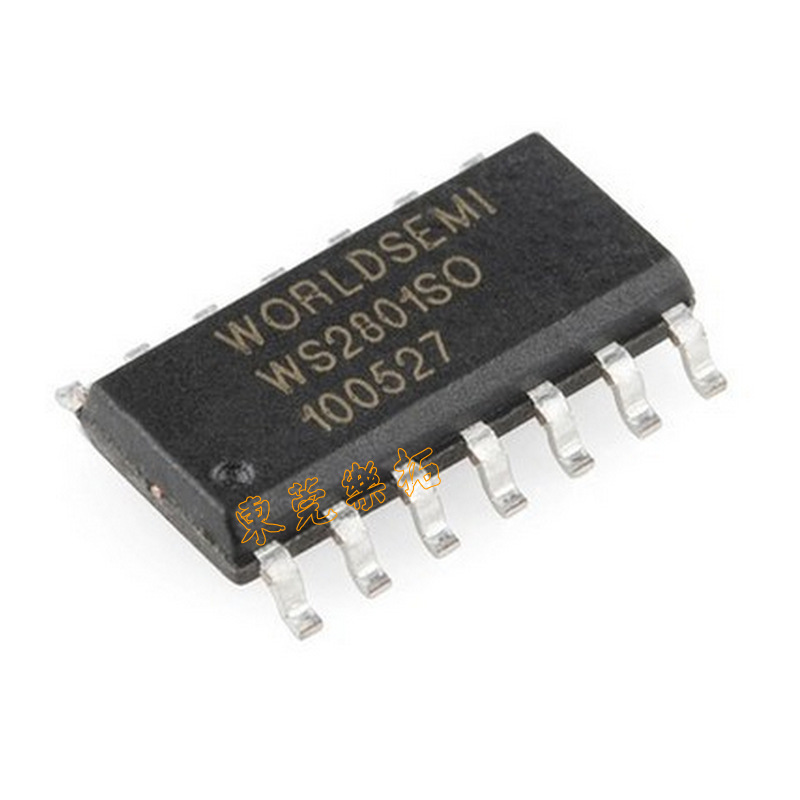

WS2801/WS2801S 产品概述
WS2801/WS2801S是一个恒定电流LED驱动器，它主要为室内/外LED显示屏，和装饰性LED照明系统而设计，非常适合用于需要接力串接的LED照明系统，WS2801拥有3个***的输出驱动通道，每个通道均能实现***的256级PWM灰度控制，可在不改变LED发光色彩的条件下实现256级LED灰度控制，并能输出高达200mA的恒定LED驱动电流，WS2801内部包含串联移位寄存器，数据锁存器，输出寄存器，带隙基准电压源，内部振荡器和可编程恒定电流驱动器。
从SDI数据输入的串行数据在CKI口时钟信号的上升沿被读入到芯片内部的数据移位寄存器中，输入的时钟信号和LED灰度控制信号在芯片内部经过时钟数据再生电路整形后在CKO和SDO端输出，以使芯片能够接力串接工作。当POL=“0”时，输出极性反转，WS2801工作如同一个PWM控制器，能够驱动外接的开关或者电路驱动高亮度的LED，并实现大功率LED的256级灰度控制。WS2801的2-线传输控制方法由世芯微电子专门为可级联的LED照明装饰系统所设计，具有速度快，可靠性高，灰度数据同步刷新等特点，能够***大限度的降低系统成本，非常适合用于低成本的LED装饰照明系统。
主要特点
● 支持恒流和恒压两种驱动模式
● 可编程LED恒定驱动电流
● 宽范围恒定电流输出：2~200mA
● 每个输出驱动通道都内建PWM灰度控制电路，支持free-run，非常适合低成本控制方案
● 具有PWM调光free run 能力（采用内部振荡器（1.2MHz）作为调光时钟时，刷新频率约为2.5KHz）
● 内建时钟数据再生电路来输出输入的数据和时钟信号，非常适合级联的应用。
● 输出极性反转功能
● ***高输入信号时钟频率为25MHz
● 电源电压为3.3~5.5V。
主要应用领域
● LED 装饰照明系统
● 室内/外信息，视频显示系统
● PWM信号生成器
● LCD TV LED RGB背光控制
