东莞乐拓实业有限公司***从事LED灯光解决方案产品、城市景观亮化产品、LED照明灯具产品，LED驱动控制方案设计、产品开发，公司从2008年设计业内***颗256级双线控制3通道恒流驱动IC—WS2801，到2009年的业内***颗专用护栏管控制IC—WS2803，2010年升级到使用更简单的单线控制IC—WS2811，2011年成功的将LED和LED驱动IC合二为一，即WS2812。由此开启全宇宙***简单的动态LED灯饰控制模式，开创了新的LED方向和时代。2013年的WS2812B实现了集成封装的技术再次升级。2016年，经过3年的技术沉淀，我们的WS2813、WS2813B、WS2818、WS2821再次以创新的技术，更加简便实用的功能******LED行业。
更多详情可以可以给我们来电话：0769-85414610、85357955。

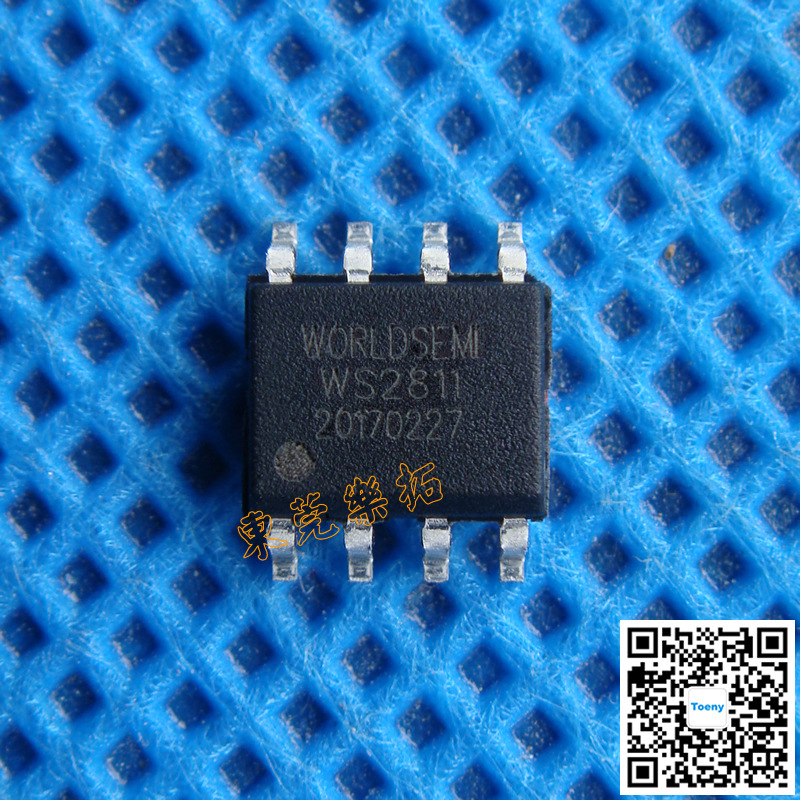

WS2811/WS2811S 产品概述
WS2811/WS2811S 是三通道LED驱动控制专用电路，芯片内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流输出驱动器。同时，为了降低电源纹波，3个通道有一定的***导通功能，这样..帧刷新时，可降低电路纹波。
芯片采用单线归零码的通讯方式，芯片..上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被***个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少24bit。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
芯片内部的数据锁存器根据接受到的24bit数据，..OUTR、OUTG、OUTB控制端产生不同的占空比控制信号， 等待DIN端输入RESET信号时，所有芯片同步将接收到的数据送到各个段，芯片将..该信号结束后重新接受新的数据，..接受完开始的24bit数据后，通过DO口转发数据口，芯片..没有接受到RESET码前，OUTR、OUTG、OUTB管脚原输出..持不变，当接受到50μs以上低电平RESET码后，芯片将刚才接收到的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。

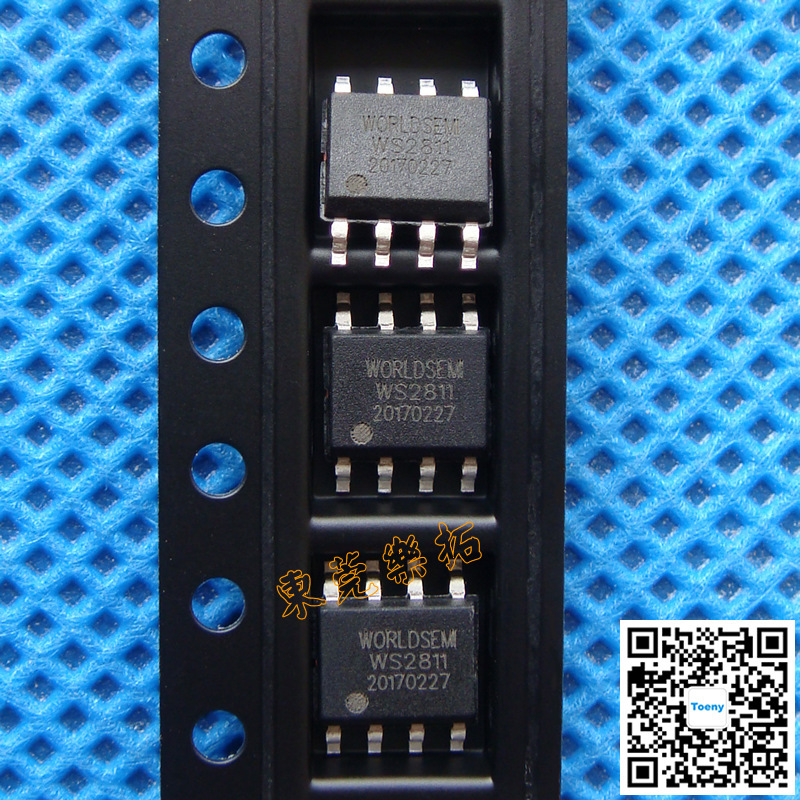

提供SOP8、DIP8和MSOP8三种封装。
主要特点
● R、G、B输出端口耐压12V，DIN端口耐压7V。
● 芯片内置稳压管，12V以下电源端只需串电阻到IC VDD 脚，无需外加稳压管．
● 灰度调节电路（256 级灰度可调）.
● 内置信号整形电路，任何一个IC收到信号后经过.
● 其他各种LED灯饰产品.
● 波形整形再输出，证线路波形畸变不会累加.
● 内置上电复位和掉电复位电路.
● PWM 控制端能够实现256 级调节，扫描频率2.5KHz．
● 串行接口级联接口，能通过一根信号线完成数据的接收与***.
● 任意两点传输..离不超过10米无需增加任何电路.
● 当刷新速率30帧/秒时，级联数不小于1024点.
● 数据发送速度可达800Kbps.。
主要应用领域
● LED全彩发光字灯串,LED全彩模组.
● LED全彩软灯条硬灯条,LED护栏管.
● LED点光源,LED像素屏,LED异形屏.
● 各种电子产品，电器设备***灯
