产品简介
DK1004 1AD,4DA 数据采集模块是集信号采集、变送、DA输出于一体的智能化模块。具有测量精度高、稳定性好、采用模块化结构、配置灵活、线性度好、抗干扰能力强等特点，支持Modbus RTU 通讯。
DK1004 1AD,4DA 数据采集模块是集信号采集、变送、DA输出于一体的智能化模块。具有测量精度高、稳定性好、采用模块化结构、配置灵活、线性度好、抗干扰能力强等特点，支持Modbus RTU 通讯。
产品特点
支持24种常见工业标准信号输入；
支持Modbus RTU 通讯;
变送输出方式多样，***多可接4路输出；
220V AC/24V DC(&plu***n;10%)电源供电；
信号输入、电源、变送输出三端隔离，隔离电压2000V AC；
体积小巧，安装方便，标准35mm导轨安装；
输入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
4～20mA
0～20mA
Cu50
PT100
0～80Ω
0～400Ω
0～20mV
0～100mV
0～1V
1～5V
0～5V
-20～+20mV
-100～+100mV
-5V～+5V
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
4～20mA
0～20mA
Cu50
PT100
0～80Ω
0～400Ω
0～20mV
0～100mV
0～1V
1～5V
0～5V
-20～+20mV
-100～+100mV
-5V～+5V
输出
0-（0-5V/0-10V/0-20mA/0-10mA)，
1-(1-5V/4-20mA)
通讯
标准光电隔离Modbus RTU 通讯;
标准光电隔离Modbus RTU 通讯;
报警
无
无
其它详细参数
综合测量精度 0.1%FS&plu***n;1字
AD精度 22位
AD速度 13SPS
变送精度 16位
DA速度 10M SPS
通讯方式 Modbus RTU
输出阻抗 电流输出小于350Ω， 电压输出时大于500K
隔离电压 输入、输出、电源三者间2000V AC 1分钟
温度漂移 50ppm
电磁兼容性 GB/T 18268(IEC61326-1)
环境温度 0～50℃
相对湿度 ≤85%RH, 避免强腐蚀气体
电源 DC24V（&plu***n;10%）/AC220V
功耗 功耗≈5W
外形尺寸 宽*高*深：45*100*115mm
安装结构 35mm DIN导轨安装

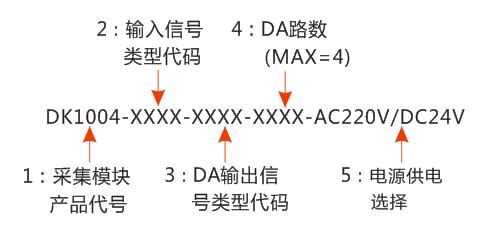

选型尺寸
外形尺寸:(宽*高*深)45*100*115(mm)。
外形尺寸:(宽*高*深)45*100*115(mm)。
选型示例
第2例：
DK1004-PT100-0V10-3-DC24V
该选型为：DK1004数据采集模块，输入信号为PT100铂电阻，通讯给定DA输出为
0-10V信号，3路DA输出，模块供电为DC24V。
第1例：
DK1004-K-4MA20-4-AC220V
该选型为：DK1004数据采集模块，输入信号为K型热电偶，通讯给定DA输出为
4-20MA信号，4路DA输出，模块供电为AC220V。
DK1004-PT100-0V10-3-DC24V
该选型为：DK1004数据采集模块，输入信号为PT100铂电阻，通讯给定DA输出为
0-10V信号，3路DA输出，模块供电为DC24V。
