应用
这些电缆是用于非封闭的可变速度控制电路，在工业厂房不受机械损伤的地方可敷设于在管道内，装在 托盘上，或安装于地下管道中。此电缆采用对称，均衡，屏蔽结构有效的减少了电噪声辐***扰。
标准
- AS/NZS 5000.1
- AS/NZS 3808
- AS/NZS 1125

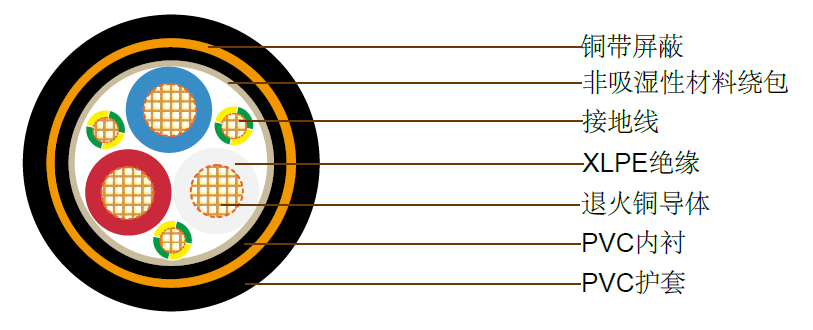

电缆结构
| 导体 | 退火铜, class 2 股 |
|---|---|
| 绝缘 | XLPE, X-90 |
| 绝缘颜色: | 红色, 白色, 蓝色 & 黄绿色 |
| 缠绕带: | 非吸湿性材料(可选) |
| 内衬: | 阻燃聚***PVC V90 |
| 屏蔽: | 100%覆盖率的退火铜带 |
| 护套: | 阻燃聚***PVC V90 |
| 护套颜色: | 黑色 |
技术特性
| 导体 | 额定电流 | 电气性能 | |||||
|---|---|---|---|---|---|---|---|
| 截面积 MM2 | 非封闭接触 A |
暴露在空气中 A |
埋于管道中 A |
20°C时的 ***大直流电 阻 OHM/KM |
90°C时的***大交流电阻 OHM/KM |
电抗OHM/KM | 三相电的电压降 MV/AM |
| 2.5 | 29 | 24 | 32 | 7.41 | 9.45 | 0.0988 | 16.4 |
| 4 | 39 | 32 | 41 | 4.61 | 5.88 | 0.0930 | 10.2 |
| 6 | 50 | 42 | 51 | 3.08 | 3.93 | 0.0887 | 6.80 |
| 10 | 68 | 58 | 68 | 1.83 | 2.33 | 0.0840 | 4.05 |
| 16 | 91 | 77 | 89 | 1.21 | 1.54 | 0.0805 | 2.68 |
| 25 | 121 | 108 | 118 | 0.780 | 0.932 | 0.0808 | 1.62 |
| 35 | 149 | 127 | 144 | 0.554 | 0.684 | 0.0786 | 1.19 |
| 50 | 187 | 154 | 171 | 0.386 | 0.513 | 0.0751 | 0.902 |
| 70 | 237 | 193 | 214 | 0.272 | 0.340 | 0.0741 | 0.608 |
| 95 | 292 | 231 | 257 | 0.206 | 0.266 | 0.0725 | 0.485 |
| 120 | 336 | 275 | 294 | 0.161 | 0.206 | 0.0713 | 0.387 |
| 150 | 385 | 308 | 332 | 0.129 | 0.162 | 0.0718 | 0.317 |
| 185 | 446 | 358 | 380 | 0.106 | 0.134 | 0.0720 | 0.275 |
| 240 | 528 | 424 | 449 | 0.0801 | 0.105 | 0.0709 | 0.233 |
| 300 | 605 | - | 508 | 0.0641 | 0.0836 | 0.0704 | 0.205 |
