CTX 80 Flex同轴电缆

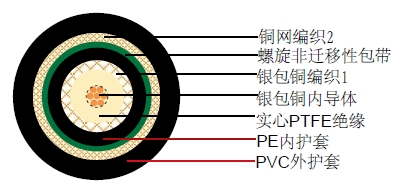

结构
| 内导体 | 镀银铜 | 7 x 0,65 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ8.00 &plu***n; 0,10 mm |
| 外导体 (屏蔽 1) | 镀银铜 | 216x 0,15 mm |
| 屏蔽覆盖率 | 92% | |
| 内导体 | PE | Φ10.00 &plu***n; 0,10 mm |
| 包带 | 螺旋形非迁移性包带 | h. 27 mm |
| 外导体 (屏蔽 2) | 裸铜 | 216 x 0,18 mm |
| 屏蔽覆盖率 | 90% | |
| 外导体 | PVC/低烟无卤 | Φ13.00 &plu***n; 0,30 mm |
电气和物理性能
| 特性阻抗 | 75&plu***n;5 Ohm |
|---|---|
| 标称电容 | 56 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 8.0 Ohm/Km |
| 外导体电阻1 | 5.0 Ohm/Km |
| 外导体电阻2 | 3.5 Ohm/Km |
| 工作温度范围 | -30°C - +70 °C |
| 铜重量 | 117.6 Kg/Km |
| 电缆重量(大约) | 224.35 Kg/Km |
| 屏蔽有效性 | >70 dB |
衰减
| 频率 (MHZ) | 衰减 (DB/100 M) | ***大 衰减(DB/100FT) |
|---|---|---|
| 50 | 3.4 | 1.0 |
| 100 | 5.1 | 1.6 |
| 200 | 7.5 | 2.3 |
| 400 | 10.9 | 3.3 |
| 500 | 12.4 | 3.8 |
| 600 | 14.2 | 4.3 |
| 860 | 17.0 | 5.2 |
| 1000 | 18.8 | 5.7 |
回波损耗
| 30 | 300 MHz>30dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>24dB |
