P20户外全彩LED交通显示屏模组
P20户外全彩LED交通显示屏模组具有防水性高、发光率高、使用寿命长等特点。其显示效果好、色彩鲜艳、亮度高、观看距离远，非常适合作为户***通可变信息屏及户外广告屏使用。
产品特点
★ 亮度高：采用高亮度的LED灯珠；
★ 均匀度高：显示屏色彩均匀性超高，显示画面更细腻；
★ 平整度好：模块安装面的平整度要求控制在正负 0.2mm；
★ 效果好：采用非线性校正技术，图像更清晰、层次感更强；
★宽防水圈：采用宽防水胶圈，让模组与箱体密封接触面大，防水效果好；
★ 可靠性强：采用多种扫描技术和模块化设计技术，可靠性、稳定性更高；
★ 线路板稳定：线路板采用波峰焊工艺，具有绿油隔氧层，防止了线路的潮湿、氧化，提高了使用寿命；
★ 过三防漆：保护线路板及其相关设备免受坏境的侵蚀；具有良好的耐高低温性能；其固化后成一层透明 保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能；
★ 防水灌胶：采用自动灌胶机灌胶，保证模组灌胶均匀，平滑，防水性好；
★ 严格检测：产品通过一系列的严格的检验检测措施，如原材料检测，生产过程检验，成品老化检测等。
|
产品名称 |
P20户外全彩LED交通显示屏模组 |
|
|
光学 特性 |
LED封装方式 |
DIP 346 |
|
水平可视角度 |
≥100（+10/-10）度 |
|
|
垂直可视角度 |
≥60（+10/-10）度 |
|
|
亮度 |
≥6500 CD/㎡ |
|
|
像素点间距 |
20 mm |
|
|
像素密度 |
2500 Dots/㎡ |
|
|
像素构成 |
1R1G1B |
|
|
单元板分辨率 |
16*8Dots |
|
|
驱动方式以及IC |
静态恒流 |
|
|
***小视距 |
20m |
|
|
物理特性 |
单元板尺寸（长*宽） |
320*160*30(mm) |
|
单元板重量 |
500&plu***n;10g |
|
|
单元板平整度 |
≤0.2 mm |
|
|
电学 特性 |
输入电压（直流） |
5V |
|
***大电流 |
4A |
|
|
模组***大功率（W/m2） |
20W |
|
|
平均无故障时间 |
≥1万小时 |
|
|
使用寿命 |
≥5万小时 |
|
|
像素失控率 |
﹤1/10000 |
|
|
使用 环境 |
使用环境 |
户外 |
|
工作温度范围 |
-20至60℃ |
|
|
工作湿度范围 |
10%至90% RH |
|
|
接口定义 |
HUB40 |
2NC B1 NC B2 N N N N 16 1R1 G1 R2 G2 S L O N 15 |
接口板说明
安装流程
连接示意图
连接细节图
包装方式

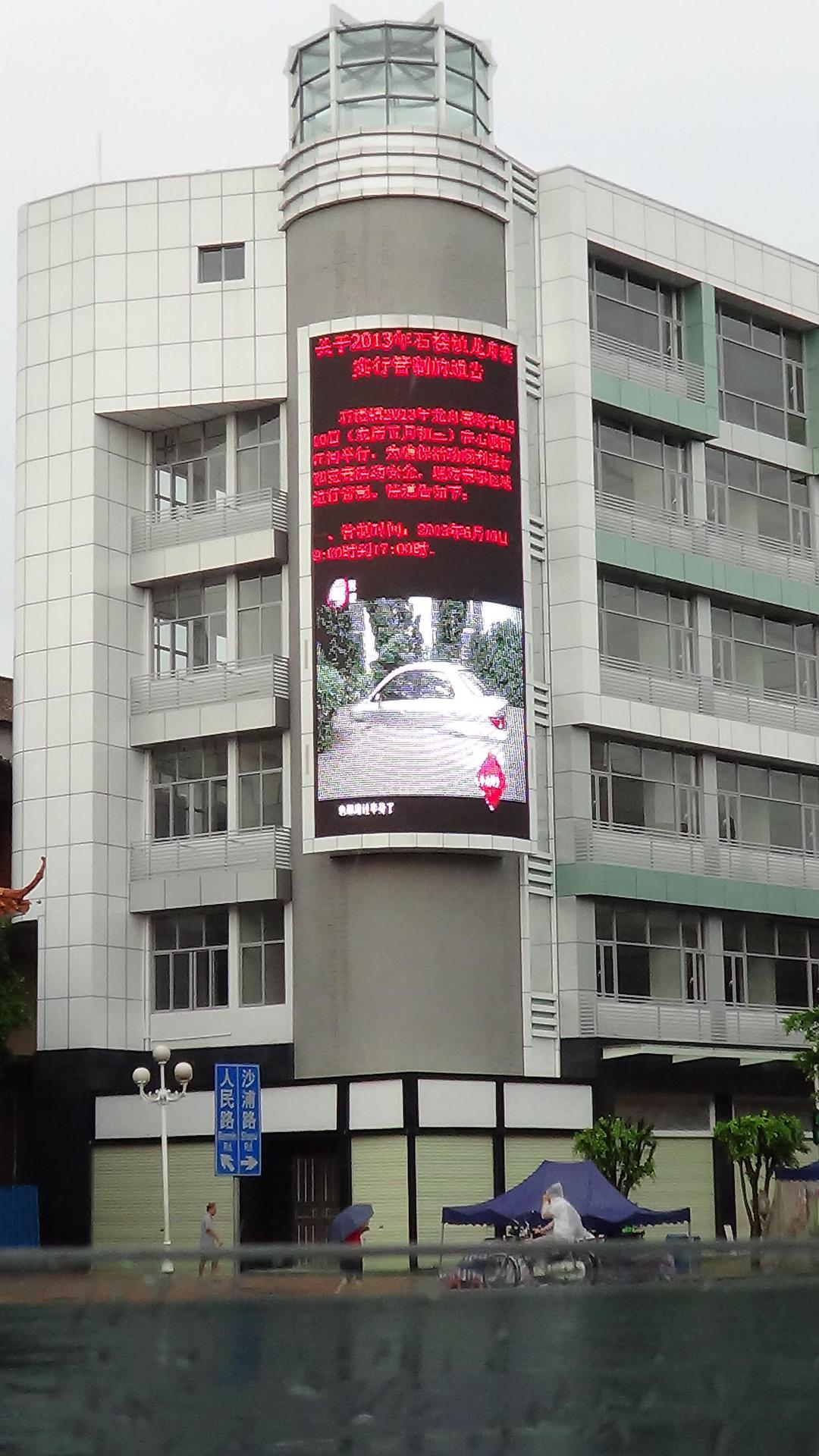

案例
