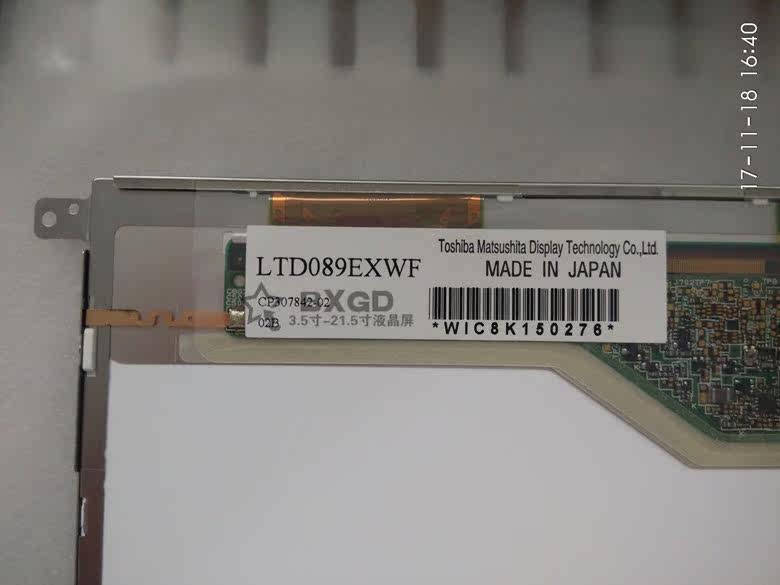

东芝移动显示液晶模组LTD089EXWF
型号LTD089EXWF
类型LTPS TFT-LCD , 液晶模组
对角尺寸8.9英寸
存储温度-20 ~ 60 °C
工作温度0 ~ 50 °C
东芝移动显示液晶模组LTD089EXWF 结构详情
解析度1280(RGB)×768 , WXGA
点间距(mm)0.0505×0.1515 (H×V)
像素排列RGB垂直条状
像素间距(mm)0.1515×0.1515 (H×V)
结构尺寸 :显示区域(mm)193.92(H) × 116.352(V)
外观尺寸(mm)224(H) × 133(V)
外观厚度(mm)3.5/5.15 (Typ./Max.)
宽高比15:9 (H:V)
安装方式 :Face mounting holes (3-Φ2.8) on left, right slugs
重量130g (Typ.)
表面处理镜面 (Haze 0%)
显示亮度225 cd/m2 (Typ.)
对比度140:1 (Typ.) (透射) -
显示模式TN，常白显示，透反射式-
响应时间(ms)80 (Max.)(Tr+Td)
支持颜色262K (6-bit)
显示性能 :室外可视性
是透射度
3D类型
反射率7.0% (Typ.)
帧频率 :60Hz
翻转扫描 :No
电压供应3.3V (Typ.)
电流供应285/420mA (Typ./Max.)
信号类型 :LVDS (1 ch, 6-bit)
类型端子
品牌I-PEX
型号20347-030E-02
脚距0.4 mm
脚数30 pins
数量1 pcs
脚定义 LVDS-30P1C6B-020A
光源类型WLED
数量7S6P
位置侧入式光源
形状6串
灯管电气 :
电压供应18.5/22.4/25.4V (Min./Typ./Max.)
电流供应15mA (Typ.)
类型包含在屏信号接口中
