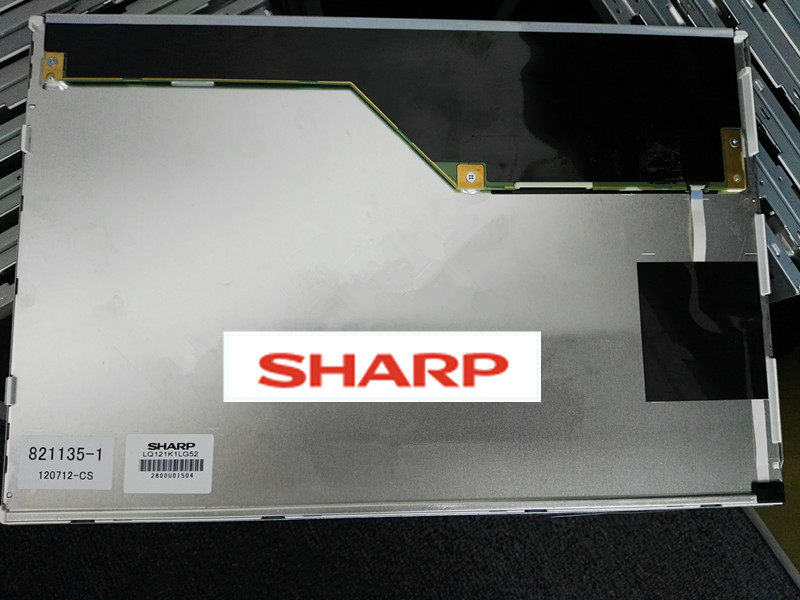

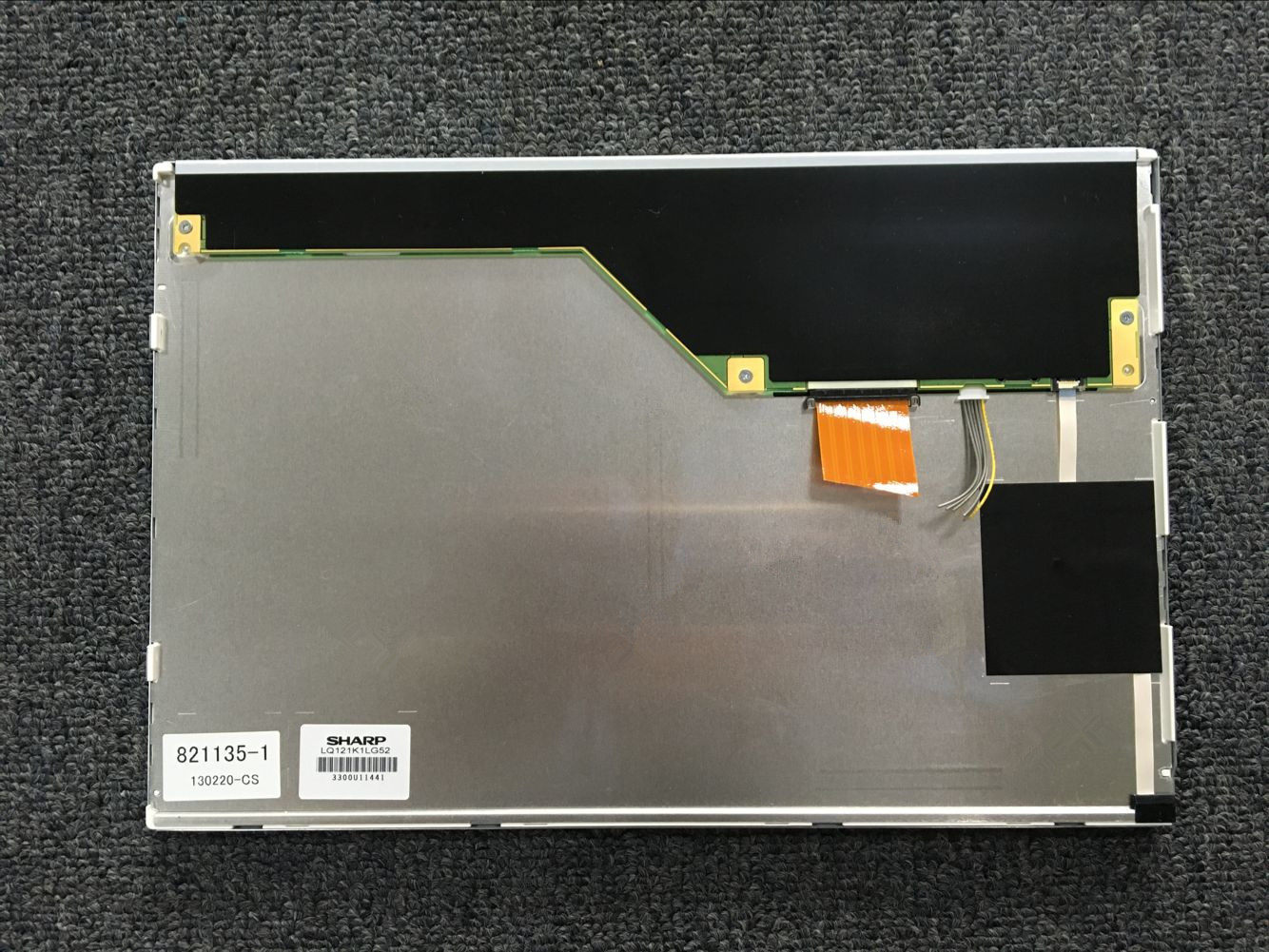

工业屏LQ121K1LG52夏普原装

LQ121K1LG52 基本参数
制造商(Productor) 夏普/SHARP
产品型号(MODEL) LQ121K1LG52
屏尺寸(Size) 12.1"
分辨率(Resolution) 1280×800
分辨率简称(Resolution Name) WXGA
显示比例(Display scale) 16:10
像素排列(Pixel Arrangement) RGB垂直条状
点距(Pixel Pitch) 0.068×0.204 mm
产品组成(Panel Composition) 液晶屏,
面板类型(Technology) a-Si TFT-LCD
主要用途(Applicati***) 【游戏机】, 【工业】,
显著特征(Panel Features) 【雾面】, 【灰阶可选】, 【广视角】, 【白光LED】, 【自带LED驱动】,

LQ121K1LG52光电参数
显示模式(Display mode) TN，常白显示，透射式
亮度(Luminance) 400 nits
对比度(Contrast Ratio) 800:1
颜色(Color) 262K/16.2M
色彩饱和度(Color Saturation) 70%NTSC(CIE1931)
响应时间(Resp***e) 35 ms
可视角度(Viewing Angle) 65/80/80/80(上/下/左/右)
***佳视角(The Best View) 6 o'clock
白场色度(White Field Chroma) X:0.310; Y:0.335
白场变动(White Field Dynamic) 1.33 (5 points)
扫描频率(Scanning Frequency) 60Hz
反转扫描(Reverse Scan) No
信号类型大类(The kind of Singnal) LVDS
接口类型(Interface) LVDS
信号接口定义(Singnal Interface Definition) LVDS-20P1C8B-020D
驱屏电压(Drive-screen voltage) 3.3V
面板输入电流(Input Current) 400mA
信号接口类型(Kind of Singnal Interface) 端子
信号接口品牌(Brand of Singnal Interface) JST
信号接口型号(Model of Singnal Interface) DF14H-20P-1.25H(56)
信号接口脚距(Pitch of Singnal Interface) 1 mm
信号接口脚数(Pin of Singnal Interface) 6 pins
LQ121K1LG52结构参数
工作温度(Operation Temperature) -20 °C ~ 70 °C
存储温度(Storage Temperature) -30°C ~ 70°C
表面处理(Surface Technology) 雾面，Hard coating (3H)
显示区域(Active Area) 261.12×163.20 mm
可视区域(Display Area) 264.3×167.2
外形尺寸(Outline) 278.00× 184.00×8.60 mm
触摸屏(Touch Panel) 无
灯管位置(Lamp Position) 侧入式光源
背光类型(Backlight) WLED
背光寿命(Life Time of Lamp) 50K Hours
内置灯管驱动器(Driver of Backlight) 含LED驱动模块
背光接口类型(Kind of Backlight Interface) 端子
背光接口品牌(Brand of Backlight Interface) JST
背光接口型号(Model of Backlight Interface) ***06B-SHLS-TF



 背光接口数量(Quantity of Backlight Interface) 1 pcs
背光接口脚距(Pitch of Backlight Interface) 1.0 mm mm
背光接口定义(Backlight Interface Define ) LVDS-20P1C8B-020D
