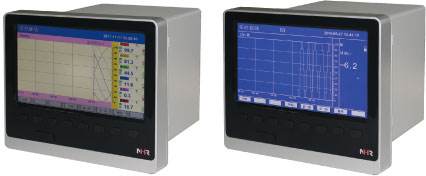

NHR-8600/8600B系列8路彩色流量无纸记录仪
| 概述 | ||||||||||||||||||||
|
NHR-8600/8600B系列彩色/蓝屏流量无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。24路***输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）其中可带8路流量输入。具有继电器报警输出，变送输出，流量积算，温压补偿功能；可带RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示，流量显示。
|
||||||||||||||||||||
 功能特点 |
||||||||||||||||||||
|
★7英寸800*480点阵宽屏TFT高亮度彩***形或蓝底白字液晶显示，LED背光、画面清晰、宽视角。 |
||||||||||||||||||||
| 主要技术指标 |
||||||||||||||||||||
| 1、输入信号：***多24通道隔离型***信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。 2、***输入信号类型： 标准电压信号：0～5V、1～5V、0～10V、&plu***n;5V； 标准电流信号：0～10mA 、4～20 mA 、0～20 mA； 毫伏信号：0～20mV、0～100mV、&plu***n;20mV、&plu***n;100mV； 热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26； 热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2； 线性电阻信号：0～400Ω 频率信号：PI 3、精度：&plu***n;0.2%FS； 4、采样周期：1秒。 5、存储容量：内部Flash存储器容量64M Byte。 6、记录时间：12通道，64M Byte容量。（不断电连续记录） |
||||||||||||||||||||
|
||||||||||||||||||||
计算公式：记录时间（天）=
（备注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数，一路流量按两路通道数计算。） 7、模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥10KΩ）。 |
