点击划线试验机 数显触摸式点击画线测试机

产品编号:7628857                    更新时间:2017-12-27
价格: ¥8888.00

东莞卓研检测设备有限公司

  • 主营业务:恒温恒湿试验箱、步入式恒温恒湿室、高低温试验箱、冷热冲击试验...
  • 公司官网:www.yiwangtui.com
  • 公司地址:

联系人名片:

联系时务必告知是在"产品网"看到的

产品详情
技术参数

X轴移动范围

0~150mm

Y轴移动范围

0~150mm

点击气缸行程

0~15mm

***精度

0.05mm

移动速度

30-4500mm/min

压力范围

0~800gf

荷重

0~100N

体积

W550 x D600 x H450mm

重量

35kg

电源

1∮,AC220V, 3A



特征描述

采用运动轨迹测试,方便的坐标找点功能,只需于手机液晶显示屏上任取两点可划线,任取三点可生成三角,四点可生成方形或矩形式等运动轨迹,并可根据测试手机规格存取运动轨迹便于下次调用。而且采用步进电机搭配直线导轨和滚珠丝杆作运动机构,***准、精度高,噪音低;精久耐用等特点.


图纸

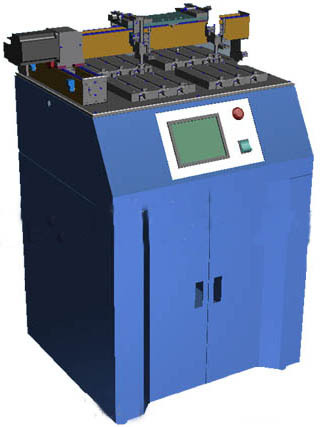

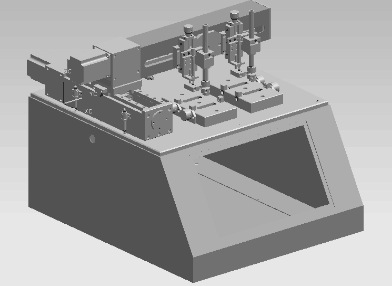

          立式大型点击划线                                                                              显示器、电视机 点击划线
平板电脑,柜式点击划线试验机                                                      图片1



undefined

添加图片

使用说明

1、机台工作原理:输入坐标资料,或操作者自定义轨迹,通过PLC对资料处理,完成对步进电机实行控制,实现相关动作。

2、工作方式:

  1. a. 利用触摸屏的方向键,实现对步进电机的点控制。
  2. b. 自动方式:操作者自定义轨迹,设定电机的运行速度,运行次数,实 现步进电机的自动控制。

   3. 测试项目:

a.手机触摸屏划线:速度不大于100mm/s,轨迹由操作者自定义,划线杆     自重100g, 其上可加砝码。

b.触摸屏点击:将点击头装于气缸上,压力由调减压阀来控制




包装清单

配件名称

数量

1

主  机

1台

2

说明书

1本

3

装配清单

1份

4

电源线

1条




用途/应用领域



本机台是手机、对话机、电子词典等小型消费类电子产品的专用检测设备。它主要是对手写屏、触摸屏进行画格、点击、磨擦的耐久试验。


产品图片

手机 平板 车载系统点击划线测试                                            经济型 数显示

可以划三角、矩型、直线                                                       只能做点击与划直线



undefinedundefined
