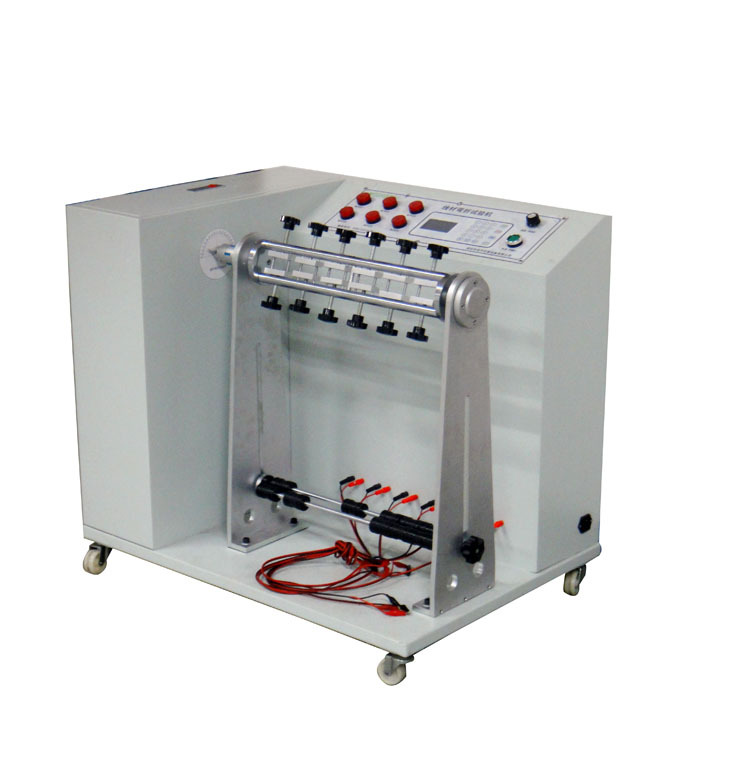

带阻抗线材弯折测试仪 180度弯曲试验机

1.功    率：95W；

2.负载电压：≦12V；

3.试验速度：10~60次/分；

4.弯曲角度：10°~180°可调；

5.试验工位：每次同时6个插头引线试验；

6.弯曲次数：0~999999可预置；

7.配送砝码重量：50g、100 g、200 g、300 g、500 g各6个。

8.整机尺寸:长(60cm)X宽(86cm)X高(75cm)

9.重量(约):110kg

10.工作电源：AC220V/50HZ

为确保使用人员之人身安全及仪器的完好性，在使用本仪器前请充分阅览此操作手册，确实留意使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、***、可能故障的情形及排除方法、电气图等内容。在本操作手册中如有提及之种种“试验规定”、标准时均只作参考用，如贵司觉得有异议请自行阅览相关标准或资料。

1、取一定长度的试件产品分别固定于相应夹具内，将试件产品与该组的接线柱进行串接起来用夹子夹牢。

2、调节试验角度：调节方法（将机箱的盖小门打开。用配送的内六角扳手将转动柱方条上的内六角镙丝打松，再用开口小扳手将柱方条上面的镙丝打松，再用手扭动柱方条上的手柄移动至柱方条上的所标刻度值，然后重新紧固被松镙丝即可）。

3、验次数设定方法：按SET进入系统菜单,选择1“参数设定”进行测试设定。

本试验机符合UL817等有关标准“通讯软线和电源软线通用安全要求”的规定。适用于有关生产厂家和质检部门对电源线、DC线、排线、进行弯曲试验。

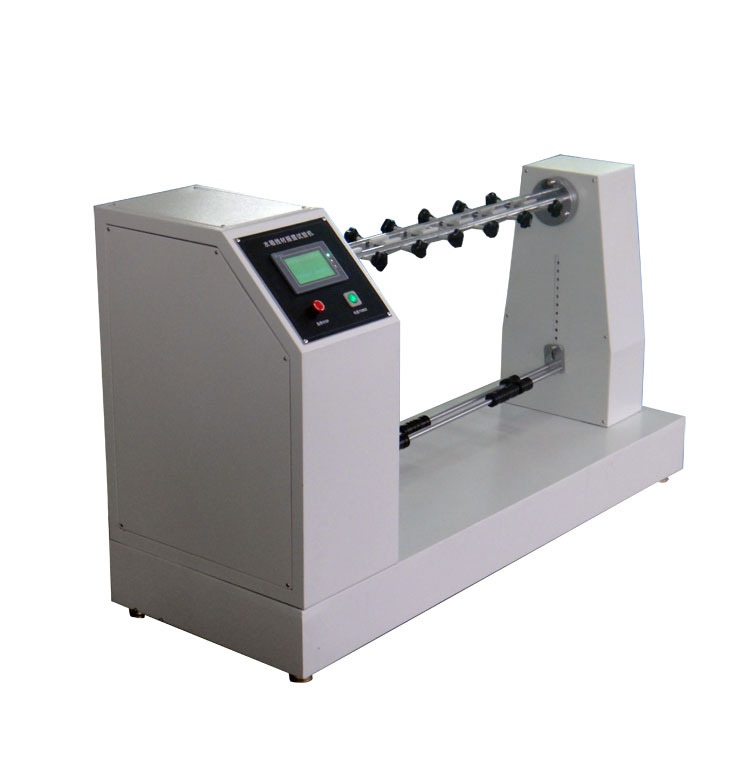

带阻抗线材弯折试验机                                                                   ***标准线材弯式试验机
