冲击机主要参数 |
|
|
工作平台 |
350×350 mm |
|
***大负载 |
25KG |
|
峰值加速度 |
半正弦波600G |
|
脉冲持续时间 |
半正弦：1---30 ms |
|
加速度允差 |
≤10%内 |
|
速度变化量 |
≤10%内 |
|
台面横向比 |
≤10%内 |
|
设备尺寸 |
1300×1150×2550mm |
|
设备总量 |
1900 kg |
|
测量系统 |
|
|
输入通道 |
2通道 |
|
采样频率 |
192KHz |
|
脉冲持续时间 |
0.5—100ms |
|
***大加速度 |
5000G |
|
通讯接口 |
USB2.0 |
|
支持标准 |
ISO,MIL-STD-810，用户自定义 |
|
操作系统 |
Microsoft Win XP |
|
系統加速度传感器 |
|
|
品牌 |
B&W |
|
型*** |
22100 |
|
输出方式 |
电荷式 |
|
灵敏度 |
3.93pC/g |
|
频率范围 |
0.5---12KHz |
|
加速度范围 |
&plu***n;2500G |
|
工作环境 |
-40~+160℃ |
|
其他说明 |
|
|
电源 |
AC3相380V&plu***n;10％5KVA |
|
压缩空气 |
0.5-0.8Mpa |
|
温度 |
RT～40℃ |
|
湿度 |
25℃＜85RH％ |
|
可靠性 |
平均无故障率≥5000小时； 半正弦波形发生器连续使用不小于8000次, 在干净、常温环境下的存储时间不小于5年 |
|
适用标准 |
GB2423.5、GJB150.18、GJB360.23、IEC68-2-27、MIL—STD202F、MIL-STD810B、GB/T18287等 |
|
检定标准 |
JG541-2005 |
特征描述
系统符合MIL-STD-810、GJB-150-18-86及IEC68-2-27标准，它具有精准、快速的冲击波形***能力，***高采样率可达1MHz，您不必再担心哪怕很窄小的冲击事件被漏过。
它同时也是一个整合的解决方案，您不必忙碌于波形查看和记录，它可以从***冲击事件到生成报告一并完成，更重要的是，它还为您提供了冲击响应谱（SRS）分析功能，可以帮助您对于冲击脉冲对实际系统的潜在损伤进行有效的评估。***后，辅助的力变形、冲击响应等分析可以帮助您了解冲击结果的更多细节。
测量系统特点
符合MIL-STD-810，GJB-150-18-86，IEC68-2-27标准，DELL标准
***高采样频率可达1MHz
***大测试加速度100,000gn
***小测试脉宽0.1ms
多帧波形记录与回放
支持内、外部触发

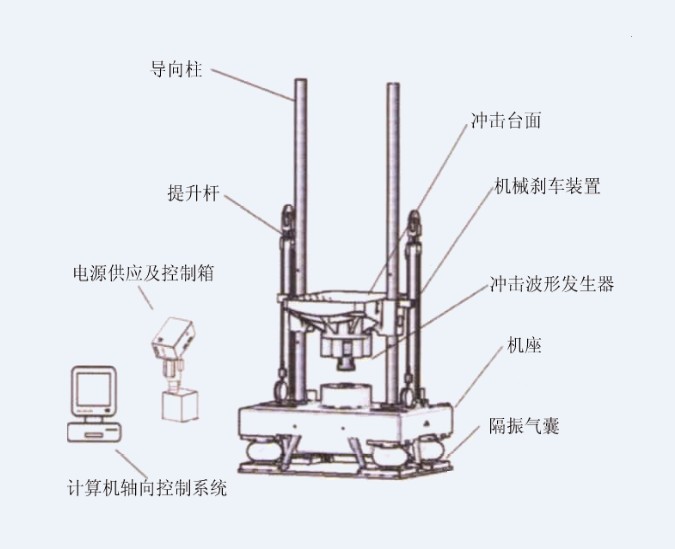

图纸
使用说明
包装清单
用途/应用领域
SKT系列机械式冲击试验机主要适用于电子产品、航空航天、船舶、***、汽车部件、交通运输等领域的抗冲击试验。通过选择不同的波形发生器，可以进行半正弦波、后峰锯齿波或方波等冲击试验。
设备满足：GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等测试规范。
产品图片
