BS 6724标准铠装电力电缆, 600/1000V
单芯600/1000 V，多股圆形铜导体
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，***烟雾或气体可能造***生安全或机器损坏的环境中.

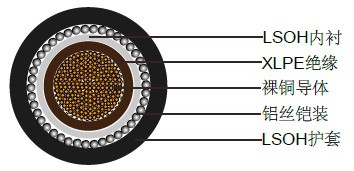

结构
| 导体 | 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
| 绝缘 | XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
| 色彩编码 | 1芯: 棕色 |
| 2芯: 棕色或蓝色 | |
| 3芯: 棕色, 黑色, *** | |
| 4芯: 蓝色, 棕色, 黑色, *** | |
| 5芯: 黄绿色, 蓝色, 棕色, 黑色, *** | |
| 5芯以上: 白色线芯加黑色数字标识 | |
| 内衬 | LSOH (低烟无卤) |
| 铠装 | 单芯: AWA (铝丝铠装) |
| 多芯: SWA (钢丝铠装) | |
| 外护套 | LSOH (低烟无卤) |
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332***部分, BS4066***部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268
单芯600/1000 V，多股圆形铜导体
| 标称导体 截面积 |
成股类型 | 标称 绝缘厚度 |
标称 内衬厚度 |
标称铝丝 铠装直径 |
标称 护套厚度 |
标称外径 | 标称重量 |
|---|---|---|---|---|---|---|---|
| MM² | NO./MM | MM | MM | MM | MM | MM | KG/KM |
| 1x50 | 19/1.78 | 1.0 | 0.8 | 0.9 | 1.5 | 17.5 | 800 |
| 1x70 | 19/2.14 | 1.1 | 0.8 | 1.25 | 1.5 | 20.2 | 990 |
| 1x95 | 19/2.52 | 1.1 | 0.8 | 1.25 | 1.6 | 22.3 | 1280 |
| 1x120 | 37/2.03 | 1.2 | 0.8 | 1.25 | 1.6 | 24.2 | 1550 |
| 1x150 | 37/2.25 | 1.4 | 1 | 1.6 | 1.7 | 27.4 | 1900 |
| 1x185 | 37/2.52 | 1.6 | 1 | 1.6 | 1.8 | 30.0 | 2320 |
| 1x240 | 61/2.25 | 1.7 | 1 | 1.6 | 1.8 | 32.8 | 2930 |
| 1x300 | 61/2.52 | 1.8 | 1 | 1.6 | 1.9 | 35.6 | 3580 |
| 1x400 | 61/2.85 | 2.0 | 1.2 | 2.0 | 2.0 | 40.5 | 4600 |
| 1x500 | 61/3.20 | 2.2 | 1.2 | 2.0 | 2.1 | 44.2 | 5680 |
| 1x630 | 127/2.52 | 2.4 | 1.2 | 2.0 | 2.2 | 48.8 | 7160 |
| 1x800 | 127/2.85 | 2.6 | 1.4 | 2.5 | 2.4 | 55.4 | 9315 |
| 1x1000 | 127/3.20 | 2.8 | 1.4 | 2.5 | 2.5 | 60.6 | 11490 |
