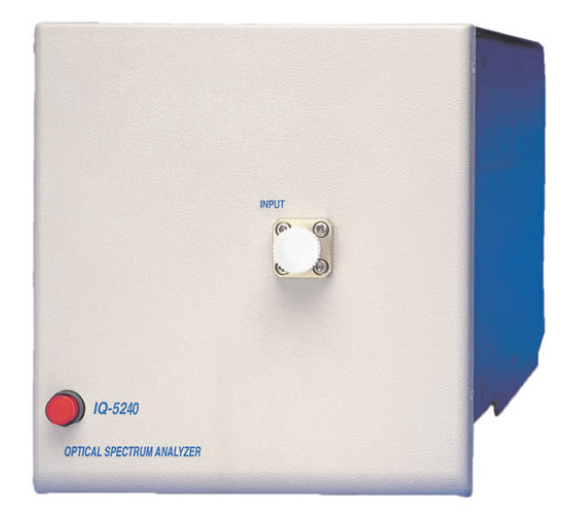

EXFO光谱分析仪IQS-5240S-P/BP
主要功能
为40G和100G相干信号提供偏振复用（Pol-Mux）OSNR测量功能，符合目前的IEC 61282-12标准要求
灵活分析WDM、EDFA、漂移、光谱透射率、FP和DFB激光器
自动发现损伤，以加快故障诊断
符合ITU-T G.697建议规范
扫描快速、***——不牺牲动态范围或分辨率带宽
使用SCPI命令，支持GPIB或LAN远程控制
支持一键操作，轻松完成设置和自动测量
***的Pol-Mux OSNR测量技术
光信噪比（OSNR）长期以来被认为是波分复用（WDM）网络的关键性能指标，这是因为它可在很短的时间内进行多通道信号质量评估。此外，OSNR可在几分钟内预测误码率（BER），而典型的BER测试必须运行数小时乃至数日。
IEC 61280-2-9标准将OSNR测量定义为信号功率与峰值间一半距离处噪声之间的功率比。然而，该方法在ROADM或40G网络中可能会导致结果有误，因为峰值之间的噪声水平不再直接与通道波长处的噪声水平相关。EXFO的带内OSNR测量方法是该挑战的解决之道。
对于40G和100G的Pol-Mux信号来说，IEC或带内方法都行不通。这就需要全新的测量方法：Pol-Mux OSNR。
市场上首款POL-MUX OSA
EXFO的Pol-Mux OSA是首台用于Pol-Mux OSNR测量的第三方设备，不受任何特定系统厂商的限制。调试助手是Pol-Mux OSA的主要功能，非常适合在开通期间进行Pol-Mux OSNR测量。它能够根据通道关闭方法，提供极其***的放大自发辐射（ASE）OSNR测量。
当用户首先打开所有通道在接收器进行测量，然后每次关闭一个通道进行测量并获取一系列曲线后，便可使用调试助手。接下来，Pol-Mux OSA通过易用的向导进行Pol-Mux OSNR计算。
因此，调试助手可根据通道关闭方法显著提高测量速度，并大幅减少潜在的人为错误。此外，调试助手还提供两种符合标准的计算方法：一种符合IEC-61282-12标准（修订中），而另一种符合中国通信标准化协会（CCSA）的YD/T 2147-2010标准。
全面发现损伤，以加快故障诊断
因为部署了一些新技术（如更密的通道间隔、偏振复用信号等），WDM网络开始变得日益复杂，这反过来增加了可能会导致故障的因素。虽然以前的损伤类型相对较少且众所周知（如损耗过大、色散高和ASE噪声过大），新部署的技术导致了以前不常见的损伤，如串扰和非线性效应。
现在，EXFO的WDM检测器可帮助实现该目标，因为它能够提供每个通道的信号和噪声详情。WDM检测器可提供链路特性信息，如是否存在偏振复用信号以及滤波器或ROADM导致的噪声。它还可以检测是否存在多种类型的损伤（串扰、非线性效应、载波***和PMD脉冲展宽），并评估它们的严重程度（良好、告警、风险）。
提供高分辨率，用于分析密集信号
由于33 pm（或~4.5 GHz）的分辨率带宽被定义为OSA滤波整形的FWHM，因此IQS-5240BP可分析所有的密集信号，包括重要的25 GHz ITU栅格WDM信号，以及任何高速的调制激光器/***。
在***比非常高（0.1 nm处为-35 dBc）时，可***测量光信噪比（OSNR）和经过调制的谱带轮廓。为了确保***的噪声和信号功率测量，需要在1250 nm 和1650 nm之间的多个位置校准OSA的噪声等效带宽（NEB）。
