WM4系列油混水变送控制器是专门用于精密测量透平油等非水溶性油中含水量的专用工业仪表。用户可根据实际需要在0%~10%范围任意设定显示量程，4位LED显示实时显示测量结果，与量程相对应的4..20 mA模拟量输出可以连接到各种测量和监视设备，2个设定点为用户提供灵活的报警功能。
技术参数

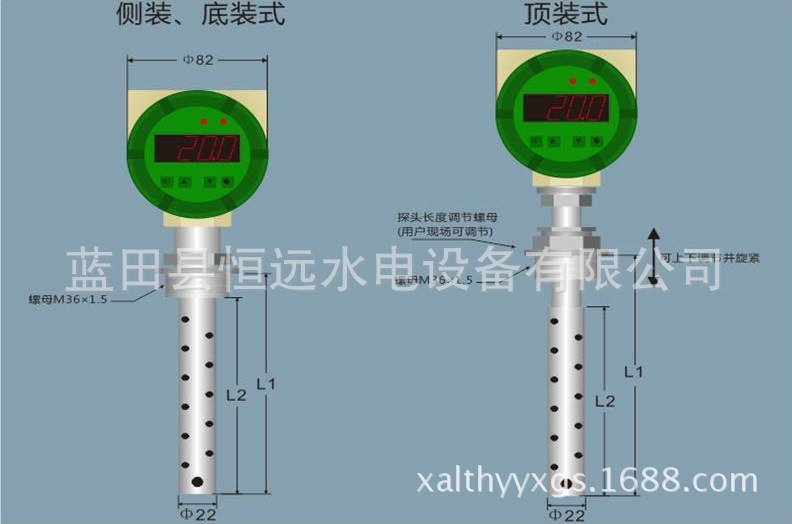

l 外壳：140 (L) x 78(W) x 60 (H)，（可用于24 VDC；230 VAC或220VDC）；
IP 65防护等级
l 可选80 (L) x 78 (W) x 60 (H)，（仅用于24VDC电源），IP 65防护等级
l 供电电源：24 VDC，220VAC或70VDC~360VDC可选
l 报警输出：2个可设定SPDT接点，接点容量30 VDC 2A，125 VAC 0.4A
l 测量范围：0..10%，可现场设定
l 模拟量输出（可选）：正比于量程的4..20 mA信号，***大负载500欧姆
l 分辨率：不大于0.3%
l 工作温度：0..70℃
l 温度补偿范围：0..70℃
l 过程压力：1.6 Mpa
选型
代码：WM4–Lxxx -24VDC
WM4:4位LED显示；探头材料为不锈钢
带2个继电器，***接点满量程可调；带4~20mA模拟量输出。
L：探头长度，标准长度为100mm（探头可定制，长度按要求）
电源选项：24 VDC；230 VAC或220VDC
选型举例：WM4–L100-24 VDC（标准）
现场校准
一般情况下，现场使用的透平油的规格和成分均有所差异，所以，在应用场合下，现场校准是必要的。根据仪表工作模式的不同，校准分为线性校准和分段校准。
校准之前，您需要准备基准样油、水、容器、搅拌器和量器等材料和工具，根据需要调制出参考样油。
线性校准（LIN）
线性校准包括LO、HI、CALL和CALH四个参数。LO和HI分别为量程的下限和上限，CALL和CALH是对应量程下限和上限的脉冲值。有两种方法可以设定这两个脉冲值：一种是通过按键直接输入常规平均值(不推荐采用)；另一种是准备好油样，将探头置入，然后启动自动测量校准功能。有关操作方法，参见说明书。
分段校准（POT）
WIOM350仪表提供了11点查表功能，使得用户可以将整个量程均分成10段进行分段校准。例如，如果满量程为10%的油混水，那么如果您将仪表设定为查表模式（Pot），仪表会自动查表，检索相应区段的设定值进行计算。
