PG-510高空风速风向报警仪
一、概述
空气流动所形成的动能称为风能。风能是太阳能的一种转化形式，它是与人们生活生产息息相关的一种能量型式。风资料是重要的气象资料之一，无论在理论研究上，还是在国民经济建设的各部门，如农业、运输业、建筑业、水利工程、疗养等部门都是不可缺少的。对风向风速进行检测报警对安全生产也有着重要意义。
由我公司自主研发生产的PG-510型风向风速监测报警系统由微处理器和高动态特性的测风传感器组成，可观测大气中的瞬时风速和瞬时风向以及二分钟，十分钟平均风速，瞬时值以及阵风的风向风速，当天的大风速风向和它们出现时间，同时设有风速报警设定和报警输出控制，交直流自动切换等功能，测量准确可靠，使用和安装简单、方便。

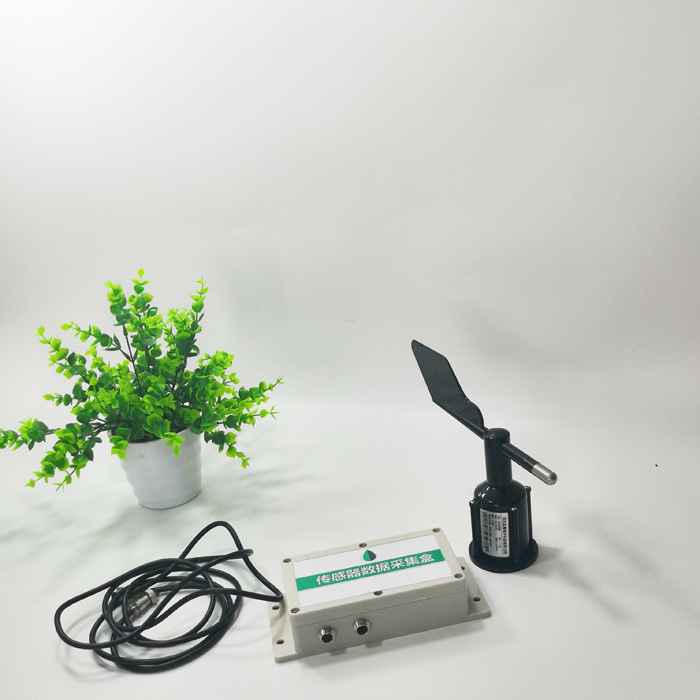

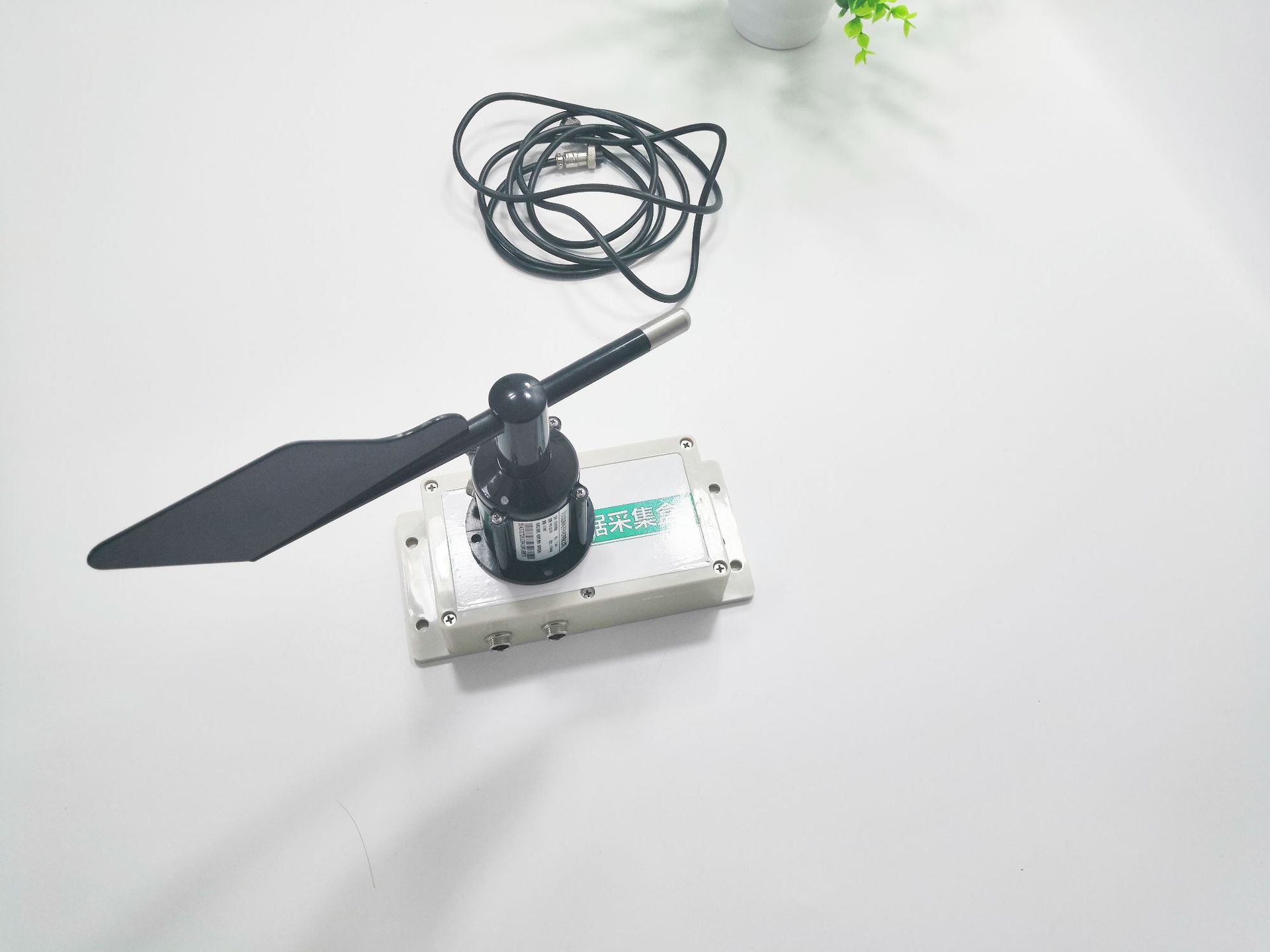

产品组成：风向风速传感器、数据采集仪、通讯系统、供电系统、报警系统、外部显示系统。
应用领域：广泛适用于气象、能源、环保、生态、机场、港口塔吊、高层建筑等部门。
二、产品特点
1、高空风速风向报警仪风速传感器的感应元件为三杯式风杯组件，信号变换电路为光电转换电路，在水平风力驱动下风杯组旋转，通过主轴带动磁棒盘旋转，其上的数十只光电管通过旋转码盘感应出脉冲信号，其频率随风速的增大而线性增加。
2、高空风速风向报警仪风向传感器的感应元件为前端装有辅助标版的单板式风向标，角度变换采用的是七位格雷码光电码盘，当风向标随风旋转时，通过主轴带动码盘旋转，每转动2.8125°，位于码盘上下两侧的七组发光与接收光电组件就会产生一组新的七位并行格雷码，经整合、倒相后输出。
3、高空风速风向报警仪大屏幕液晶显示屏，具有汉字显示功能，一屏显示多路气象数据。既可在现场直接观测，也可通过通讯系统将采集数据传送到PC机统一监测。
4、高空风速风向报警仪内置大容量数据存储器，可存储120000条数据，使用方便，数据实时可靠等特点。
5、风速风向报警系统报警仪配套软件为我公司自主编写的软件。在Windows XP及以上系统环境即可运行，实时显示各路数据，数据自动存储，存储时间可以设定，与打印机相连自动打印存储数据，数据存储格式为EXCEL标准格式，供其它软件调用。
6、高空风速风向报警仪系统具有停电保护功能，断电后已存储数据不会丢失，系统可选配备太阳能供电系统，由太阳能电池板与蓄电池组联合使用，实现长期野外作业，适合无电地区常年使用。
7、风速风向报警系统报警仪提供了有线传输和无线传输两种方式。其中有线传输方式包括：通过标准RS485/USB通讯接口，与监测中心PC机有线连接。有线通讯距离可达1000m，实时传送采集数据，无线传输方式可根据通讯距离的不同分为短距离无线数传、中距离无线数传、长距离无线数传三种无线传输方式，也可通过无线通讯方式实现一个中心对多个站点的实时监测。
8、仪器采用挂壁式防水箱体，安装方便，占用空间小，可靠性高。仪器具有重量轻，安装使用方便，测量准确，数字显示直观清晰等特点。
三、技术指标
|
项 数 |
项 目 |
技 术 参 数 |
|
|
1 |
测量风向 |
测 量 范 围 |
0°～360° |
|
测 量 精 度 |
1° |
||
|
测量准确 度 |
±1° |
||
|
2 |
测量风速 |
测 量 范 围 |
0～72m/s |
|
测 量 精 度 |
0.1m/s |
||
|
测量准确度 |
±(0.3+0.03V)m/s |
||
|
3 |
抗 风 强 度 |
72m/s |
|
|
4 |
起 动 风 速 |
≤0.4m/s |
|
|
5 |
距 离 常 数 |
<5m |
|
|
6 |
工 作 电 源 |
AC220V±10% 50Hz |
|
|
7 |
遥 测 距 离 |
>100m(可扩展) |
|
|
8 |
输 出 接 口 |
标准RS485 |
|
|
9 |
存 储 时 间 |
手动任意设定风速瞬时值存储时间 |
|
|
10 |
报 警 设 定 |
用户可自由设定风速报警值 |
|
|
11 |
检 测 通 道 |
风速检测通道 |
1路 |
|
风向检测通道 |
1路 |
||
|
12 |
监 测 软 件 |
配置微机软件可将记录仪内数据录入微机，便于管理分析 |
|
|
|
充 电 电 池 |
内配充电电池充满电后连续使用时间大于72小时 |
|
|
13 |
存 储 容 量 |
数据存储容量8000条数据 |
|
|
14 |
显 示 方 式 |
液晶显示日期，时间，风速，风向瞬时值，2分钟平均值，报警值等数据 |
|
