特别说明
所有标称展示的单价仅供参考,并不代表实际所做产品的实际价格。具体单价以实际尺寸大小,材质,厚度,加工数量而定,请联系业务经理确认。
1.耀达发精密所提供的蚀刻黑化码盘均采用蚀刻工艺进行加工,***剌,图案缝隙均匀,可支持定制。
2.耀达发精密提供的蚀刻黑化码盘可以进行表面处理,并配合CNC,机加工进行样品托盘配套制作。
3.耀达发精密所展示的蚀刻黑化码盘图片,均为经客户许可公布,并不涉及产品保密信息,图片均为*** 。
4.由于蚀刻黑化码盘设计孔径大小及排版数量,蚀刻黑化码盘的间隙宽度各有差别,种类大小不一,针对不同要求,不同蚀刻黑化码盘图案及公差需要对厚板开蚀刻黑化码盘进行相应的设计变更,可提前将设计思路或手稿发到邮箱或手机,微*信联络,对相应设计,我司人员可提前进行设计建议。

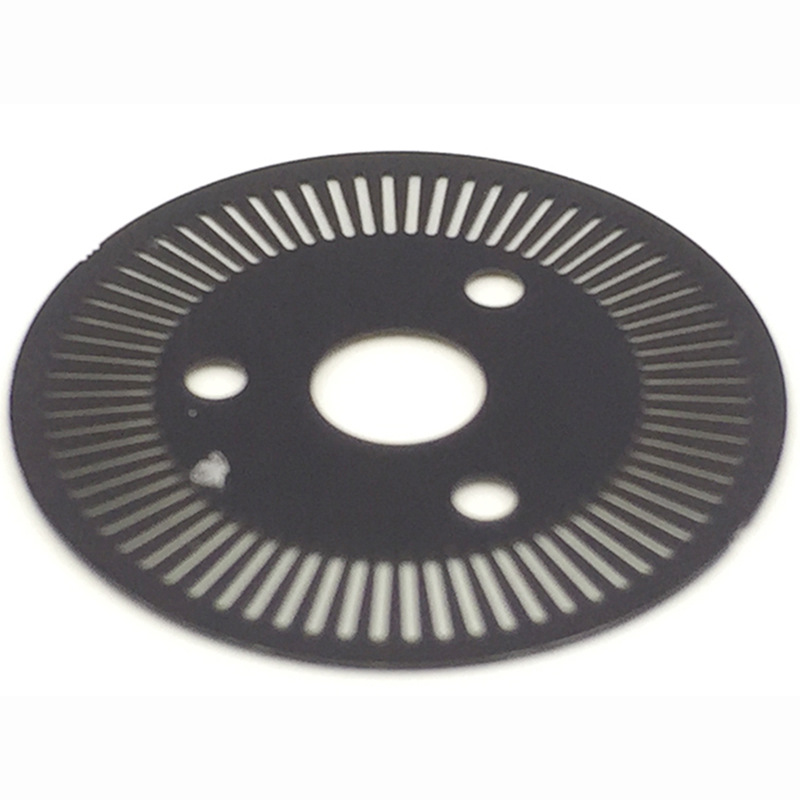

蚀刻黑化码盘特点介绍:
1. 蚀刻黑化码盘 体积小,精密,本身分辨度可以很高,无接触无磨损;同一品种既可检测角度位移,又可在机械转换装置帮助下检测直线位移;多圈光电***编码器可以检测相当长量程的直线位移(如25位多圈);寿命长,安装随意,接口形式丰富,价格合理。
2. 蚀刻黑化码盘含有数据码道,码道由一系列透明区和不透明区交替形成。当光投射到移动中的精密码盘数据码道上时,码道将充当一道门,使得一部门光能从缝隙中透过,而阻碍另一部门光透过。编码器码盘的这一系列连续动作会在检测器中的光电二极管上产生移动暗影(脉冲)。然后,光电二极管将产生输出或信号。编码器码盘用于旋转运动。
蚀刻黑化码盘和编码器工作原理介绍:一般来说,编码器和码盘都是指编码器。但要细说码盘是光电编码器的光栅圆盘。编码器是将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号,前者称为码盘,后者称码尺.码盘是测量角位移的数字编码器。它具有分辨能力强、测量精度高和工作可靠等优点,是测量轴转角位置的一种***常用的位移传感器。精密码盘分为***式编码器和增量编码器两种,前者能直接给出与角位置相对应的数字码;后者利用计算系统将旋转码盘产生的脉冲增量针对某个基准数进行加减以求得角位移。光电编码器是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目前应用***多的传感器,光电编码器是由码盘(光栅盘)和光电检测装置组成。码盘(光栅盘)是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴,电动机旋转时,码盘(光栅盘)与电动机同速旋转,经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号,其原理是通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外,为判断旋转方向,码盘还可提供相位相差90o的两路脉冲信号。精密码盘的材料有玻璃、金属、塑料等等。玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,易碎,成本高;金属码盘通常是指不锈钢码盘,直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,易变形,其热稳定性就要比玻璃的差一个数量级;塑料码盘是经济型的,其成本低,不易碎和变形,但精度、热稳定性、寿命均要差一些。
