 关于FM350-1模块，挂在远程io上，由于远程io出现问题，比如瞬间掉站，又马上恢复。
 这是编码器的值就变成0了。
 引申出一个问题，如果增量型的编码器当绝对值编码器用的时候，必须保证远程io站的断电顺序要晚于plc的断电顺序，否则就会出现plc上点没有将断电前fm350-1的数保持住，而是保持了0这个数值。
 不知道有没有人遇到过这种情况，也算是经验的分享吧。

1、关于SM331 AI 8×12Bit（即6ES7 331-7KF02-0AB0）是S7-300中常用的AI模块之一。这类模块在电流型AI输入时，可按传感器的两线制或四线制要求，进行通道软件设置使用。
 2、当设置为两线制并正确设置好模块侧面的卡件时，AI通道的两个接线端就有约24VDC电压输出，用于两线制传感器的外部配电。
 3、但现实的使用中却经常出现烧坏两线制配电的通道故障，特别是在设备安装调试期间最易发生此类现象！
 4、原因是设备安装调试期间，现场施工凌乱，安装人员将缆线敷设至传感器安装位置后，由于传感器未安装，或踩踏拉扯，或直接裸露等原因造成接线脱落。此时，中控调试人员将模块送电，如果带电裸露的导线接地或相互短接，那可就出现悲剧了！
 5、所以我们通常在设备安装调试期间，为安全起见，将此类AI模块通道先设置和调整为四线制方式。
 6、待确认要调试该AI通道时，先仔细检查外部传感器接线，再设置和调整为两线制方式后送电。
 7、不知大家对待此类模块出现的此类问题，还有何好的处理方法？

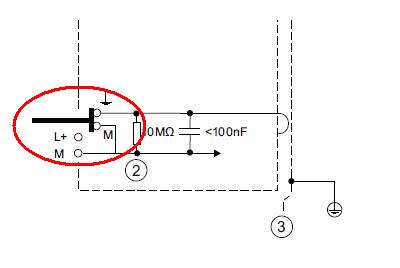

等电位连接的S7-300安装：
 当使用接地参考电位组态 S7-300 时，所有干扰电流都将对接地导线/地放电。 300上的“接地滑块”
 用于此目的。但在实际安装过程中，如果“地”的质量不够好，等电位连接做反而会产生干扰。

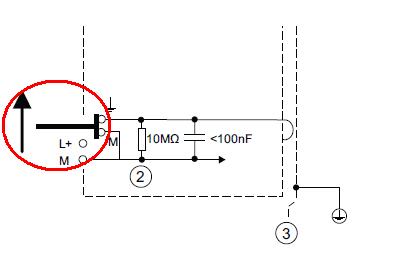

 “浮地”的 S7-300的安装：
 当使用未接地参考电位安装 S7-300 时，干扰电流通过集成在 CPU 中的 RC 组合电路被释放掉
 ，可以进行短路接地等接地故障监视。



 另外，31XC出于功能上的考虑必须强制接地，所以使用31XC时要注意这一点，使用中CPU31xC不适合控制线路较长、干扰较大的场合,因为“地”可能不等电位会影响CPU的正常工作。
