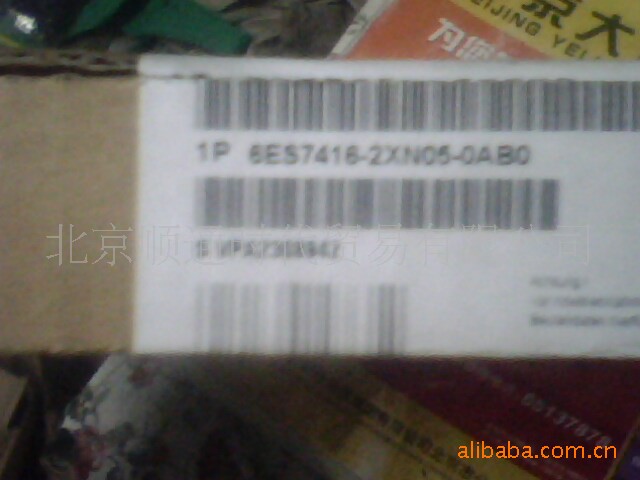

6ES7416-2XN05-0AB0 西门子S7-400 CPU416-2

西门子S7-400   CPU416-2
SIMATIC S7-400, CPU 416-2
CENTRAL PROCESSING UNIT WITH:
5.6 MB WORKING MEMORY,
(2.8 MB CODE, 2.8 MB DATA),
1. INTERFACE MPI/DP 12 MBIT/S,
2. INTERFACE PROFIBUS DP

CPU 416-2和CPU 416-3是功
能强大的SIMATIC S7-400
CPU。
集成的 PROFIBUS-DP 接口，
使它能作为主站直接连接到
PROFIBUS-DP 现场总线。
CPU 416-2，416-3，417-3 的技术规范
CPU 416-2 CPU 416-3 CPU 417-4
存储器，内置
• 集成式1.4 MB 用于程序
1.4 MB 用于数据
2.8 MB 用于程序
2.8 MB 用于数据
10 MB 用于程序
10 MB 用于数据
• 可扩展式无 无 ***大 8 MB 用于程序
***大 8 MB 用于数据
装载存储器
• 内置256 KB RAM 256 KB RAM 256 KB RAM
• 可生级的FEPROM 带存储器卡（FEPROM）
***大 64 MB
带存储器卡（FEPROM）
***大 64 MB
带存储器卡（FEPROM）
***大 64 MB
• 可扩展的RAM 带存储器卡（FEPROM）
***大 64 MB
带存储器卡（FEPROM）
***大 64 MB
带存储器卡（FEPROM）
***大 64 MB
后备有 有 有
• 带电池所有数据 所有数据 所有数据
• 不带电池无 无 无
执行时间
• 位操作， ***小 0.04 μs 0.04 μs 0.03 μs
• 字操作， ***小 0.04 μs 0.04 μs 0.03 μs
• 定点数加法，***小0.04 μs 0.04 μs 0.03 μs
• 浮点数加法，***小0.12 μs 0.12 μs 0.09 μs
定时器/计数器，及其保持性
S7 计数器 2048 2048 2048
• 可选保持从 C 0 至C 2047 从C 0 至C 2047 从C 0 至C 2047
• 缺省值从 C 0 至C 7 从C 0 至C 7 从C 0 至C 7
• 计数范围1 至999 1至999 1至999
IEC 计数器有 有 有
• 类型SFB SFB SFB
S7 定时器 2048 2048 2048
• 可选保持从 T 0 至T 2047 从T 0 至T 2047 从T 0 至T 2047
• 缺省值无定时器保持 无定时器保持 无定时器保持
• 范围10 ms 至9990 s 10 ms 至9990 s 10 ms 至9990 s
IEC 计时器有 有 有
• 类型SFB SFB SFB
数据范围及其保持性
位存储器 16 KB 16 KB 16 KB
• 可选保持块从 MB 0 至MB16383 从MB 0 至MB16383 从MB 0 至MB16383
时钟位存储器 8(1个标志字节) 8(1个标志字节) 8(1个标志字节)
块
***大容量 64 KB 64 KB 64 KB
数量
• 看门狗中断9 9 9
• 过程报警8 8 8
• 日期时间中断8 8 8
• 延迟中断4 4 4
