JB3100型多路辐射连续监测系统

JB3100型多路辐射连续监测系统

简介

    JB3100型多路辐射连续监测系统，适用于γ、X辐射场所的环境检测。仪器采用高灵敏的盖革探测器，具有较高的探测效率；是环境实验室、辐照室、核***、分子生物学、***化学、核原料储存和商检等领域进行γ及X辐射剂量率检测的理想仪器，该仪器采用单片机控制，大屏幕LCD液晶显示器，操作方便、显示清晰、多探头对多个环境同时测量。其适用场所为：

在***性场所中，检测***性辐射强度

调查环境污染度

特点

◆***率探测器，探测效率高

◆可接64个探测器

◆单片机控制，软件功能强

◆大屏幕LCD液晶显示，良好的人机界面

◆计数率显示μSv/h、μSv

◆自动保存1000条报警记录

◆多探头***设置报警阈值

◆声光报警

主要技术指标（具体指标可根据用户要求随探头型号而定）

◆显示单位：μSv/h、μSv

◆剂量率0.01～2500μSv/h（微希伏/小时）（对137Cs）

◆相对误差：测量范围内相对基本误差≤10%

◆外接供电电源：

◆控制器整机电流≤300mA

◆探头≤15mA

◆报警时≤50mA

◆温度范围：-10℃~45℃

◆湿度范围：相对湿度≤90%（40℃）

◆尺寸重量：

    JB301控制器：260×180×96（mm）、0.70(kg)

    JB401探头：235×91×44（mm）、0.64(kg)

应用场所

根据不同的辐射场所情况，精博公司提供适合的解决方案。目前精博公司的***性监测系统已在边境、机场、地铁、***、石油、化工、***、照明、***、压力容器及金属熔炼等行业应用，积累了丰富的经验。

系统特点

◆24小时实时在线监测；

◆系统可联入英特网，远程实时监测；

◆探头种类多，适合不同辐射监测场所；

◆探头及报警控制器防水防尘；

◆可实现三级报警功能；

系统组成

***性多点监控系统主要由探测、报警、控制、显示四个模块组成：

系统架构

目前公司生产的***性监测系统主要有带网络和不带网络两种架构方式：

（1）不带网络（JB401系列探测器＋JB3100主控制器）：探测器安装在***性工作场所监控点范围内的不同位置，***监测该工作场所内的辐射剂量率，并把测量数据通过RS485总线传输给控制器，控制器对测量数据进行处理、显示；并对辐射剂量进行安全性判定。如果探测器检测到该工作场所内辐射剂量率的明显变化，如剂量率升高到***相关规定时，红色报***闪烁，同时发出声音报警。见下图：

（架构一　不带网络）

（2）带网络（JB402系列探测器＋现场控制器＋JB3200主控制器）：各个探头使用有线或无线的方式进行网络连接。主控制器收集各个探头的辐射剂量率数据，并对现场数据进行分析，发现异常立即拍照，报警，也可把探头状态和报警信息通过手机短消息传送给指定人员。

如果使用WiFi网络连接，操作人员可以在网络覆盖的范围内，通过PDA、手提电脑等对网络进行访问管理。若将局域网络中的主控制器连接至Internet，只要每个主控制器拥有自己的域名，用户将可以在世界任何一个角落，通过网络访问指定局域网中的任何探头的辐射剂量。见下图：

（架构二　带网络）

系统配置

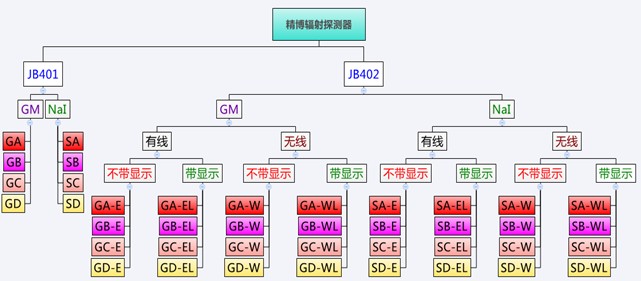

探测器种类

用户支持

由于系统存在一定的复杂性，因此用户需提供一下支持以保证系统正常运行。

1) 交流220V 50Hz供电，电流大于3A。

2) 提供安装支架，走线槽。

3) 若安装的是带网络功能的***性监测系统，则需提供公网固定IP。

用户名单

中国石油锦西炼油化工总厂

广州地铁闸机改进项目

北京市计量检测科学研究院（电离辐射室）

北京市***局***场合安全通道***性监测装置

青岛啤酒一厂***性所监控项目

南京医科大学（同位素实验室）

南京华电集团

南京依维科汽车有限公司

江苏省南京高新经纬电气有限公司

上海轨道交通8号线耀华路站

上海荣宇压力容器厂

杭州萧山机场

福建龙岩***人民***

马鞍山钢铁股份有限公司

西门子爱克斯射线真空技术（无锡）有限公司

河北省迁安中化煤化工有限责任公司

湖北省仙桃市人民***

绍兴华能电子***有限公司

上海市同济大学附属肺科***（2010年世博核化救治应急配套项目）

四川大邑压力容器厂

川捷科技有限公司（台湾）

解放军第五***伽玛刀中心

威海石岛重工有限公司

解放军411***

黑龙江检验检疫局东宁县口岸

宁波展慈金属工业有限公司

宁波长振铜业有限公司

宁波世茂铜业有限公司

彩皇（上海）精密化学有限公司

山东省临沂市会宝岭铁矿有限公司

解放军455***

解放军第100***

江苏达胜***制造有限公司

飞利浦亚明灯具有限公司
