二、碳带的组成部分，一般分三层结构，a、背图层 b、带基 C、碳粉层，一般增强高端的碳带，
防静电层不易扯断，带项比较牢，碳粉涂布均匀，打印效果清晰，不伤打印头。
三、碳带根据不同材料分，一般分以下几种
1、蜡基碳带
材质有蜡和碳带组成，特点：经常实惠，一般打印铜板纸，光粉纸，书写纸，吊牌效果好。蜡基碳带也分普通和增强，增强性的
打印清楚，耐刮擦。用于标签使用时间较短，一般场合，如食品，百货，仓库，车票，包装标签，
3、全树脂碳带
主要成分为树脂，特点，搞溶剂，耐高温，可以打印PET材料，成本高，用于特殊标签，要求高的客户群体
适合于，化学产品包装，设备类的标签，电器发热部位，材质光滑的标签，可打印PET，亚银纸，透明PET，消银龙
光膜，
主要成份树脂，卓越的耐刮面摩擦，耐水洗涤，耐酒精等性能，主要针对服装行业，打印水洗布，锻带，服装面料类的标签，
五，根据标签宽度，选择碳带的宽度，如下图所示，
碳带如何区分内外碳，可能通过标签粘贴碳带表面，那一面有碳粉，如下图所示
六，存放碳带小技巧
使用环境：5°-35°C 45%-85%的相对湿度
运输环境：-5°-45°C 20%-85%的相对湿度，时间不多于一个月
存放环境：-5°-40°C 20%-85%的相对湿度，时间一般不多于一年
注意：不放要碳带直接暴露在阳光，或潮湿的环境下。
上海迎真条码专业代理维修佐滕sato标签打印机 公司官网： 微信号：
佐滕sato标签打印机维修 上海佐滕sato标签打印机维修 昆山佐滕sato标签打印机维修
想了解佐滕sato标签打印机维修 找上海迎真条码
一、佐滕sato标签打印机前置面板图说明
指示灯
状态 STATUS 离线 OFF LINE 时显示为 无亮
打印机 连线 ON LINE 时显示为绿色
出故障时显示为红色
LCD 显示屏 通电时亮起
调整 前面板后部的控件
打印 PRINT 调整打印暗度
偏移量 OFFSET 调整分配/切割/撕裂位置的后退/前进送纸的数值
字符间距 PITCH 在+/-3.75mm 范围内调整标签的起点位置 该参数对标签停止位置
打印位置和分配/切割位
按键
Line 行 将打印机在 连线 和 离线 模式之间进行切换
打印过程中 将使打印机暂停打印某项作业
Feed 送纸 处于 离线 状态时 将送出一张空白标签
处于 连线 状态时 将再次打印一张最近已打印的标签
显示器面板 2 行*16 字符 LCD 用于设置运行参数和显示故障的情况
DSW2/DSW3 用于配置打印机操作的挑线设定
电源 打开或者关闭打印机

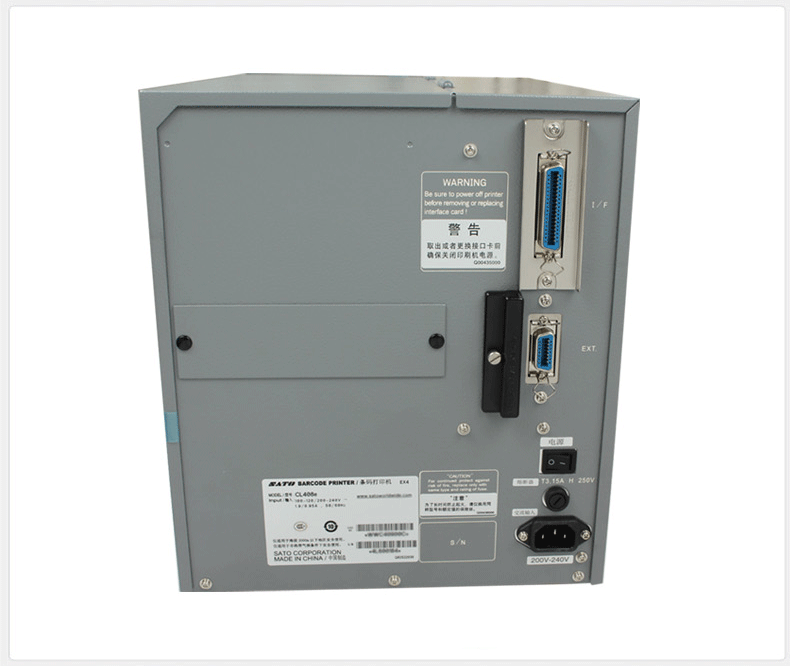

佐滕sato标签打印机后面板连接
AC 输入 115V/220V 50/60HZ 连接器 使用提供电缆
AC 保险丝 输入电源保护 类型 3A/250V
插件接口 插件接口卡 订购时指定的规格
EXT 外部信号连接器 Amp 57-60140
一台新的佐腾sato标签打印机如何连接
1 将打印机置于适当位置 如果使用 1EEE 1284 并行接口 请与主机保持在 6 英尺距离之
内 如果使用高速 RS232 接口 请保持在 35 英尺之内 对于其他类型的插件接口卡
请参阅 操作员和技术参考手册 请确保打印机上方和右侧留有足够空间 以使标签
存取机门能够自由旋转开启
2 将提供的 AC 电源线手稿打印机后部并连接到合适的 115/240VAC 插座
3 开启打印头并使用顶盖内的碳带导轨指示图以加载碳带 确保将碳带轴正确置于碳带锭
上并将空纸管置于碳带倒带锭上 将碳带的亲置端放到碳带倒带锭上 以便按逆时针方
向旋转时挑起碳带
4 将标签卷放到标签锭上并将绿色的标签轴挡板推到标签锭上 直到将标签卷全部推入打
印机内部 此时 标签应从标签卷底部滑出 标签正面应正对标签卷
5 按照顶盖内的标签线路图的批示输送标签 此时 标签应从塑料导轨底部通过 穿过标
签传感器附件 进入打印头底部并从打印机前端输出 将标签缘导轨正对打印机内部安
装 直至与标签外缘刚好接触
6 关闭打印头栓 然后关闭侧部存取机门
7 使用前面板挑设定 选择适当的标签感应方式 在顶盖内已提供了挑线设定功能图 出
厂时 已将打印机设置为标签间隙检测 DSW2 DSW3 都位于 OFF[关闭]位置 请注
意 DSW 开关向下即为 OFF 关闭 反之即为 ON 打开
8 将前面板电源开头置于 1 位置以接通电源
9 此时 Power 电源 和 On-Line 连线 灯应亮起 同时 在 LCD 上应出现 ONLINE
连线 字样
10 按下 LINE 行 一次 此时 On-Line 连线 灯应熄灭 同时 在 LCD 上应出
现 OFFLINE 离线 字样
11 在 OFFLINE 状态下按上 FEED 送纸 一次 此时 打印机应送出一个标签并暂
停
、
12 如果打印机送出 20 英寸的空白标签并暂停 而 LCD 屏幕上同时显示 SENSOR
ERROR 传感器故障 请检查并确定标签碳带正确安装
13 将 POWER 电源 开关切换到 0 位置以关闭 AC 电源
佐滕sato标签打印机打印测试标签
当标签和碳带在打印机上正确安装后 即可使用前面板控件打印测试标签
1 按下 FEED 送纸 按键打开打印机电源
2 此时 打印机将发出一声 嘟 响 并在 LCD 屏幕顶部分别显示 TEST PRINT MODE
测试打印模式 和 Configuration” 配置 信息 按下 FEED 送纸 按键 接受
该测试签类型
3 此时 屏幕将出现 TEST PRINT SIZE 测试打印尺寸 如果您 装入了尺寸至少为
4 英寸宽的标签 请使用默认的 10cn 选项 如果您的标签小于 4 英寸宽 请按下 LINE
行 按键 将光标切换到等于或者小于打印机所装的标签选项 一旦选择了正确标
签尺寸 请按下 FEED 送纸 按键 即可开始测试标签打印操作
4 打印机将继续打印测试标签 直至再次按下 FEED 送纸 按键 将打印机置于 PAUSE
暂停 模式 再次按下 FEED 送纸 按键 将继续进行测试标签打印
5 要停止印测试标签 请按下 FEED 送纸 按键 暂停打印机活动 然后关闭电源 再
次打开电源将使打印机处于常规的 On-Line(连线)模式 处于该位置时打印机正在等待
打印数据
配置打印机
CL408e/412 e 打印机前面板和接口的 DSW 开头的出厂配置为 Off 关 或向下位置 DSW-1
则位于串行 RS232 插件接口卡 这将打印机配置为进行以下操作
z 热转打印
z 如果安装了高速 RS232 串行接口 那么该接口的设置为 9600BPS 无厅偶校验
8 个数据位 1 个停止位和就绪/繁忙数据流控制 对于并行或 USB 接口 不需接
口设置
z 标签感应设置为检测标签间距
z 持续标签打印
不同的 DSW 开关组合可配置不同的功能 在前盖内的图表已列出了每个 DSW 开头
的功能 有关更多细节 请参阅打印机附带的 操作员和技术参考手册 中的第 2 章或参
考以下说明 当通过 DSW 开关进行更改配置时 在新设置生效前必须关闭及打开打印机
电源
DIP 开关设置
一般条码机设置好之后是很少要更改的 但如果标签类型改变了 会需要更改设置
标签有连续和非连续 即有标签纸 黑标纸 和间隔纸之分 相应的打印机的标签传感器类
型也有两种 GAP 和 MARK 使用黑标纸时 须把传感器类型改为 MARK DSW2-2 拨
为 ON 使用连续的无标记纸时(洗水布) 可以将 DSW3-3 拨为 ON,
SATO 408E/412EDIP Switch Panels
DSW1串行口设置(在机器里主板上 用串口时可调)
Data Bit Selection (DSW1-1) 设定串口传送的数据的数据位是七位还是八位
DSW1-1 SETTING
Off 8 data bits 八位
On 7 data bits 七位
Parity Selection (DSW1-2, DSW1-3). 设定串口传送数据时进行什么样的校验
DSW1-2 DSW1-3 SETTING
Off Off No Parity 不校验
Off On Even 偶校验
On Off Odd 奇校验
On On Not Used 不使用
Stop Bit Selection (DSW1-4). 设定串口的停止位
DSW1-4 SETTING
Off 1 Stop Bit 一位停止位
On 2 Stop Bits 二位停止位
Baud Rate Selection (DSW1-5, DSW1-6). 设定串口RS232 的波特率
DSW1-5 DSW1-6 SETTING
Off Off 9600
Off On 19200
On Off 38400
On On 57600
Protocol Selection (DSW1-7, DSW1-8).
(* Will select protocol for M-8400 if DSW2-8 is ON) 握手方式
DSW1-7 DSW1-8 SETTING
Off Off Rdy/Bsy
Off On Xon/Xoff
On Off Bi-Com 3
On On Bi-Com 4*
Printer Set Up DSW2是打印设置
Print Mode Selection (DSW2-1).选择通过热敏纸打印的直接热敏打印方式还是通过碳
带打印的热转印打印方式
DSW2-1 SETTING
Off Therm Xfr热转
On Direct Therm直接热敏
Sensor Type Selection (DSW2-2). 选择间隙传感器还是标记传感器
DSW2-2 SETTING
Off Gap 间隙
On Eye-Mark 标记
Head Check Selection (DSW2-3). 打印头是否检测
DSW2-3 SETTING
Off Disabled 关闭
On Enabled 开
Hex Dump Selection (DSW2-4). HEX下载模式
DSW2-4 SETTING
Off Disabled 关
On Enabled 开
Receive Buffer Selection(DSW2-5). 接收缓冲
DSW2-5 SETTING
Off Single Job 单任务
On Multi Job 多任务
Firmware Download (DSW2-6). 下载firmware模式
DSW2-6 SETTING
Off Disabled 关
On Enabled 开
Protocol Code Selection (DSW2-7). 打印机命令模式
DSW2-7 SETTING
Off Standard 标准
On Non-Std 非标准
Backfeed Sequence (DSW3-1). 后退功能 如果为ON 那么打印时会先有一个后退的动
作 即标签会退到标签顶部零位置打印
DSW3-1 DSW3-2 SETTING 工作方式
Off Off Continuous 连续纸
Off On Tear-Off 撕纸
On Off Cutter 切刀
On On Dispenser 剥离器
Label Sensor Selection (DSW3-3). 打开或关闭标签传感器 打开时候传感器会通过打印
测试自动识别标签 如果关闭 那么打印位置就须通过软件设置
DSW3-3 SETTING
Off Sensor Used 使用
On Not Used 不使用
Back-Feed Selection (DSW3-4). When Back-Feed is enabled, the printer will
position the last printed label for dispensing and retract it before printing the next
label. The amount of backfeed offset is adjustable .退纸功能
DSW3-4 SETTING
Off Enabled 开
On Disabled 关闭
EXT Print Start Signal Selection (DSW3-5).
DSW3-5 SETTING 外部信号端是否打开 EXT口
Off Disabled
On Enabled
DSW 2 与DSW 3默认设置 DSW 2-5为ON 其他全为OFF
连接计算机
CL408e/412 e 打印机有一个插件接口模块 该模块插入后面板接口插座中
要完成整个安装进程 您 需使用适当的接口电缆将打印机连接到主机计算机的输出
端口 该电缆可从当地分销商或 SATO 供销商处购买 如果需要获得有关接口尖 类型
连接器类型或电缆引线的更多细节 请参阅 操作员手册 中的第 5 节
最常用的接口模块是 IEEE 1284 并行端口和高速串行端口 其他可用端口模块为 USB
10/100BaseT 以太网和 Twinax/Coax.
并行接口
如果使用 IEEE1284 并行接口模块 则必须使用 IEEEE1284 兼容接口电缆 以使用打
印机的全部功能 此外 必须将计算机并行 LPT 端口设置为 ECP 类型 IEEE1284
接口连接器是一种 AMP57-40360 孔 36 针 Centronics 类型
并持接口无需 DSW 配置开头设置
高速 RS232 串行接口连接器即是 DB-25F 要正确连接到 PC 串行端口需使用一个 DB-25P/9P
到 DB-25F 的空调调制解调器电缆 用于 RS232 数据格式的 DSW 1 配置设置必须与主机系
统的设置匹配 如果不匹配 当发送数据时打印机会发出警示音并在显示器上显示
FRAMING ERROR 成帧误差 信息 如果 DSW1-6 所选的波特率与主机不匹配 则打
印机将忽略任何发送数据 用户可以在打印机或主机上更改串行波特率和字格式设置 以纠
正此类情况 但是首要条件是它们必须匹配
佐滕satoCL408e/412 e 软件和驱动程序
Label Wizard SE
Label WizardsE 设计和打印软件
用于 Windows3.1/95/98/2K 的评估版本 它可用于所有的 SATO 打印机 SE 版本是全功
能标签设计软件包 但是每次仅限打印一张标签 用户可随时将其升级到完整的 Lab
izard 版本
el
W 通过您 的 SATO 分销商购买升级软件包 以拥有各种复杂的标签生产功能
任何在 SE 版本中创建的标签设计都可用于升级包 abel WizardsE 软件是一种高性能工具
可用于各种标签设计并且能完美体现 SATO 打印机的各项功能
在您的 PC 上加载 Label WizardsE 软件时 请确保也加载了打印所需的 SATO Generic 打印机
驱动程序 它与以下所说的 Windows 驱动程序不同
光盘中提供了一个完整的 Label Wizard 文档集
Windows 驱动程序
光盘中也提供用于 IEEE 1284 高速串行接口 USB 和 10/100BaseT 接口的 Windows 驱动程
序 使用该驱动程序 您 可以从任何 Windows 应用程序打印各类标签 有关加载驱动程序
的说明 可从 Windows3.1 Wi dows/95/98/2K 和 WindowsNT 操作系统所附带的驱动程序渔
船中获得
n
请注意 Windows3.1 NT4 和较早版本的 Windows95 不支持 USB 通信
安装驱动程序后,您可以将数据发送到 CL408e/412e 打印机上,其方法与发送到系统中的其他
打印机一样,即只需在 Windows 应用程序的”打印”对话框中指定 CL408e/412e 即可.用户可使
用”高级”对话框来管理打印机配置.要打印条形码”对话框定义一个条形码.光盘中提供了有
关描述如何加载 配置和使用 Windows 驱动程序的文档
Windows 驱动程序非常适用于打印那此数量有限的标签或简单的打印机作业 但是 数据传
输效率可能很低 例如 如果用户选择了一种打印机已有的字体 则打印机会迅速反应 但
是 如果指定了一种 Windows True-Type 字体 即是以图形格式将该字体传送到打印机 此
时除非使用 IEEE 1284 接口的高速性能 否则将减慢打印机的反应速度 通常 最好使用
支持所用 SATO 打印机所有功能的标签设计程序 这样就能够提高运行效率并保证最佳反应
时间
佐滕sato标签打印机如果打印机无法打印 该如何处理 ??????
打印机不能连线
Power(电 请检查电源线和 AC 保险丝
出现故障 请确保打印机头栓关闭好
打印
流导致出现此类故障
机发出警示音并拒绝打印
通常是因为错误的数据 浓度将打印机置于十六进制转储模式
并传入数据流找出错误的指令用法 有关正确指令的解释 请参阅 操作员和技术
参考手册
发送数据后 打印 不机 打印
查看接口电缆 确保是否连接到正确的 PC 端口
确保打印机已安装正确的插件接口模块
如果使用串行接口 请确保主机与打印机的波特率匹配
将打印机置于十六进制转储模式 并重新发送数据流 此时 以十六进制格式的接
收数据字符列表将会打印出来 有关如何将打印机置于十六进制转储模式的住处请
参阅 操作员和技术参考手册 第 35 页第 2 节 十六进制转储诊断标签 如果无
法按十六进制转储模式打印数据 则表示打印机没有收到任何数据
确保您的计算机程序将数据发送到正确的打印机 在 Windows 的 打印机 对话框
中 可将多个打印机分配给同一个端口 确保 打印设置 窗口中所列的打印机为
CL408e/412 e 注 Label Wizard 所用的正确打印机驱动程序应为 SATO Generic
佐滕sato标签打印机打印机送出了一个标签 但是没有打印任何内容??
标签的宽度是否足够 第一个打印点位置在打印头的外缘并且将窄标签调整到打印机
内部 您可能需要配置打印机的 偏移量 值 以纠正图像在标签中的位置 有关如何进行
此项操作的说明 请参阅 操作员和技术手册 的第 2 节
如果在热感模式下进行打印 请确保使用热感纸
如果在热转模式下进行打印 请查扑克并确保带有墨水的碳带 暗面 与介质接触
如果打印出现部分打印内容缺失原因可能是？？
品质存在缺陷
如果打印时出 请检查打印头以确保打印头清洁并且无损坏 如
果有其他杂质 请用棉签清洁打印头 同时使用 SATO 清洁套件中滚简清洁器清洗热敏打印
头
如果打印颜色过深 以及条形码中的条纹模糊并且重叠 请降低热量设置 通过高速
前面板上的 PRINT 打印 分压计 可对打印机进行微调
如果打印颜色过浅 请使用 LCD 面板或软件命令米尝试确认打印速度
您的碳带/标签组合是否匹配 对于树脂碳带来说 品质差的标签纸的表面很粗糙 所
以不易着色 蜡质碳带与某些合成标签材料合用时 其着色效果也不理想
佐滕sato标签打印机LCD 显示 SENSOR ERROR 传感器故障 如何解决？？？
检查并确保所选的感应方 与加载的介 匹 法 质 配 CL408e/412 e 打印机的出厂设置是检
测标签间距 DSW-2=OFF[关闭] 每个标签之间必须至少保持 1/8 英寸的间距 如果使用可
视标记 标签底部的黑线 那么 DSW-2 必须处于 On 打开 位置 以扃动反射传感器
如果使用连续性介质而不进行任何类型的标记 那么传感器必须于 OFF 关闭
DSW3-3=On[开]位置 否则 打印机将送入大约 20 英寸长的纸 并显示 SENSOR ERROR
传感器故障 信息
如果标签间距或者标记条没有沿升至标签宽度 那么 您可能需要调整标签感应器
附件 有关调整标签感应器附件的细节 请参阅 操作员和技术参考手册 中的第 2 了
确保所有标签都穿过标签传感器 而不是从其上面通过
佐滕sato标签打印机LCD 显示 SENSOR ERROR 成帧故障？？？
当使用 行接口时 串 打印机 主机之间 通 与 的 信格式必须同步 CL408e/412 e 的 RS232
串行接口的出厂设置为 9600bps 无奇偶校验 8 个数据位 1 个停止 N 8 1 并使用就
绪/繁忙数据流控制信号 换交 DSW 1-8=OFF[关闭] 如果计算机以其他格式发送数据 打
印机就无法正确解释为数据 LCD 屏幕将出现 SENSOR ERROR 成帧故障 信息
佐腾sato标签打印机正在接收数据并且似乎在打印 但是输出的标签仍为空白？？
查看碳带以确保碳带的墨面 暗面 与标签接触 其他厂商可能使用不同的方式缠绕碳
带 如果他们根据图示加载了碳带 那么可能将碳带的墨水面朝上 如果出现此类情况 在
重新加载碳带前应及时清除打印头上的 素碳
佐滕sato标签打印机LCD 显示 PAPER END ERROR 纸张不 故足 障？？？
标签是否完全推入打印机内部并已为标签边缘导轨所固定 没有纸张 抟感器位于标
签通道内部边缘的附近 如果没有与打印个质接触 那么即会出现 纸张不足故障 请检
查并确保标签上槽口或孔洞不会导致 没有纸张 开关显示错误指示
佐滕sato标签打印机LCD 显示 RIBBON EN D ERROR 碳带终止故障？？
如果 碳带锭 不旋转 那么将 现出 碳带终止故障 请确保碳带机芯尺寸不会过大
并且能够在锭上自由旋转
如果 暗度 设置过高 那么有时候 会使碳带与标 就 签 粘贴 在一起 这样 就导
致碳带移动终止 此时 即出现 碳带终止 信号
您现在是否在热感纸 上进行打印 张 但尚未将打 机的热感打印配置设为
DSW2-1=On[打开
印
] 在热感模式下 由于碳带 用于热 不 感打印 因此碳带运动传感器处于禁
用状态
以CL408e/412 e 规格 为例
机型 CL408e/412 e
打印方法 热转或热感
分辨率 203/305dpi 或 8dpmm/12dpmm
最大介质宽度 5.0 英寸或 128 毫米
最大打印宽度 4.1 英寸或 104 毫米
最大打印长度 49.2/32.8 英寸 1249/833 毫米
最快打印速度 6ips 150 毫米/秒
实际尺寸 10.7 英寸(宽)*16.9 英寸(深)*12.6 英寸(高)
或者 271 毫米(宽)*430 毫米(深)*321 毫米(高)
重量 28.7 镑或 19 千克
最大介质滚轴 OD 8.6 英寸或 218 毫米
标签感应 可视标记 间隙 槽口或无需感应
最小表格长度 0.24 英寸或 6 毫米
文字字体 15
碳带 1475 英尺或 450 米
图形 PCX BMP 和 SATO 十六进制/二进制
条形码 19 个包括 4 个 2 维码
旋转 文字和条形码可旋转 4 个 90O增量
电源 110/220VAC+/-10% 50/60HZ
+/-1%
环境 动作时 41 O -104 O F 5 O -40 O C
存储时 0 -104 O O F -20 O -40 O C
相对湿度 25-85%无冷凝
介质和供应
CL408e/412 e 打印机的出厂设置为与高品质 TechnoTherm 热转介质和碳带配合使用 打印机
本身附带最佳品质的 SATO 标准蜡质和 Premnier II 蜡质/树脂碳带样本
选件
CL408e/412 e 打印机使用插件接口模块
插件接口模块
可用接口模块是
IEEE 1284 双向并行接口
通用串行总线
高速 RS232
USB
标签剥
CL408e/412 e 标签分配选件是一种内置机制
10/100BaseT 以太网
Twinax/Coax
离器
使用该机制能够在 需要 模式下打印
标签 当安装该机制时 打印机就会每次分配一个标签 并剥离标签的数层
标签切
CL408e/412 e 切割器选件是一种内置机制
割器
当从打印机输出标签或卡片时 该设备即
对其进行切割
PCMC
存扩展选件可为连接器和接口提供一个 PCMCIA 内存卡
IA 内存扩展
内 它可接受内存容量高达
4MB 的 SRAM 内存卡和高达 16MB 的 Flash ROM 内存卡
内置式
通过添加一个升级的闪存模块即可扩展打印机内部存储容量
内存扩展
进行此项操作后 即
可增加 4MB 的闪存容量
日历选项
日历选项 允许在当地打印机上维护并调用日期和时间 用于标签打印
日历选项 支持标准和 儒略 日历记载模式
标签倒带器
标签倒带器 是一种外置机制 允许标签在打印过程中倒回滚轴上 滚轴最大容量为
10 英寸
清洗套
清洗套件包括一个清洁片
件
打印头清洗液 棉签和清洁巾 这些物品全部用于确保
CL408e/412 e 提供高品质打印
安全注意事项
警告 电击事故和静电
1 严禁在潮湿环境下使用打印机 以防造成人员损伤
2 堆积在人体表面或其他表面上的放射静电能可能损害打印机的打印头或电子组件
严禁触摸打印头或电子组件
注意 打印机的设置和操作
通常 在安装或个性打印机设置时 须首先关掉电源
然后
连接电缆
执行清洁或维护操作
移动打印机
本设备已经检测并符合 B 类数字设备的限制 同时符合 FCC 规则中第 15 节的要
求 这些限制设计用于提供合理的保护 对防在居民区安装时出现有寄存害干扰 本设
备会产生 使用和发射无线频率能量 如果违反说明安装使用 则可能导致对无线通信
产生有害干扰 但是 不保证在特定安装中不会发 干扰现象 生 如果本设备对无线或者
电视接收造成干扰 可通过关闭和打开 设备米确定 本 则我们建议用户通过如下措施
排除干扰
改装或重新安置接收天线
增加设备与接收器之间的距离
将设备连接到电路的电源插座 该电路不应与接收器相连
请咨询分销商或有经验的无线电/电视技术员获得帮助 上海迎真条码（)
