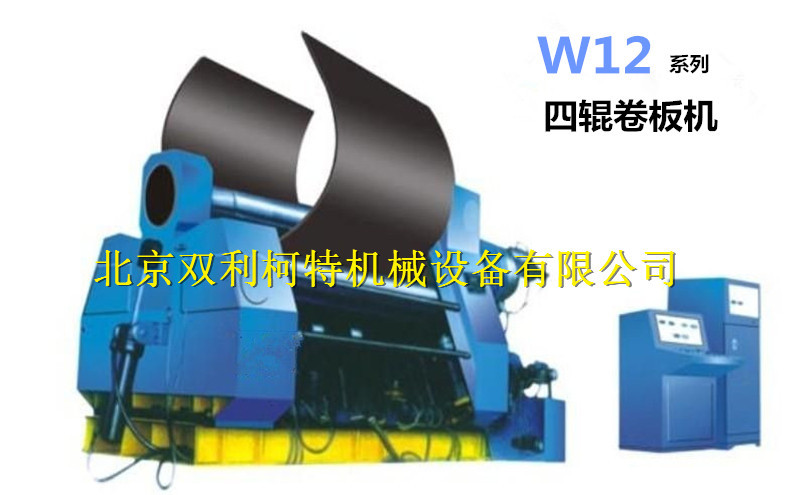

该机主要由机架部分、上辊部分、下辊部分、侧辊部分、翻转轴承体部分、主传动部分、液压部分、电气部分、润滑部分、基础部分等组成。
机器的左、右机架安装在一个整体底座上，构成了机器的主体。上辊的左端轴承体装入翻转轴承体内，右端轴承体装在右侧机架内。
该机上、下辊为主驱动辊，由液压马达经行星减速机与驱动辊直联，液压马达带有及时制动器，以便机器及时停止，达到板材更小的直边。上辊位置固定，只进行旋转运动；其它工作辊既进行旋转运动，又进行升降运动。

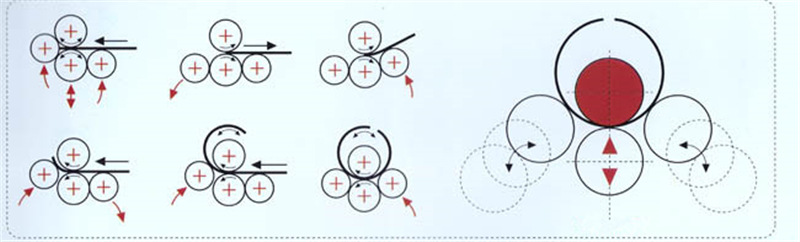

该机下辊油缸、侧辊油缸分别安装在左右机架的导槽中，油缸的往复运动，可以使下辊和侧辊沿导槽上下移动，也可以倾斜运动，方便卷制锥形工件及对工件的校正和校圆。
在左侧机架上有翻转轴承体，翻转轴承体由翻倒油缸驱动实现与上辊头部的开合；上辊尾部有平衡装置，在上辊与倒头架打开的情况下保持上辊平衡。
工作辊的运动采用高质量线形滑轨导向。该机由移动操作台集中控制。

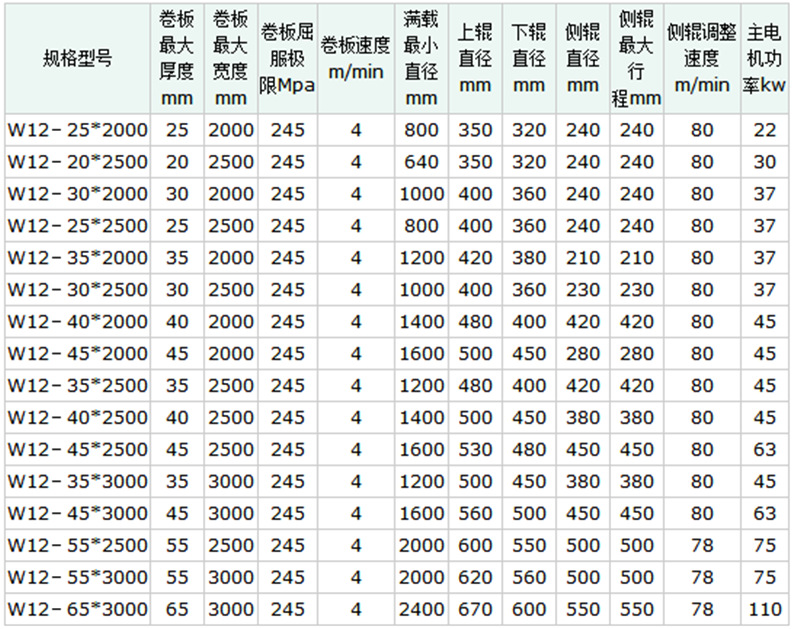

W12系列四辊卷板机技术参数
以下为我司部分产品，特殊要求、详细参数欢迎来点垂询
