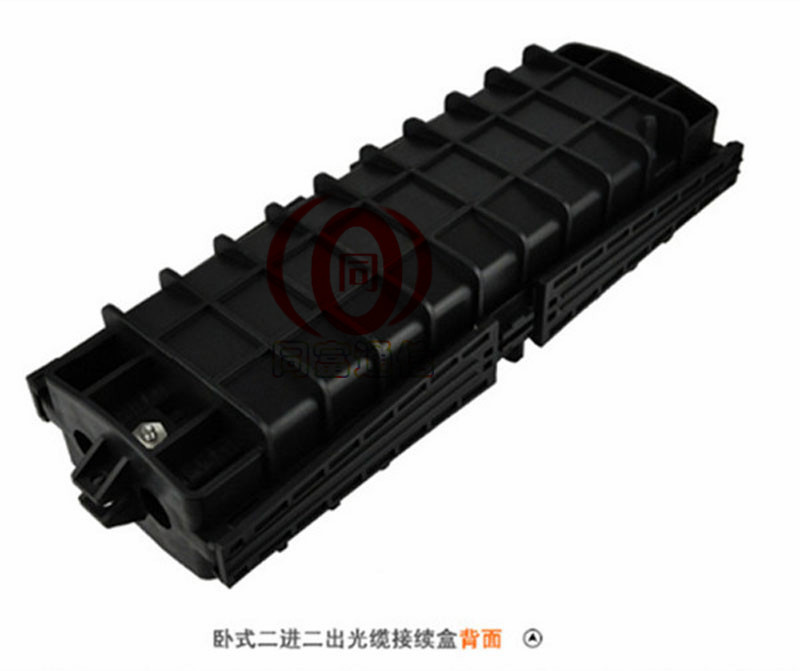

二进二出光缆接头盒、二进二出光缆接续包、二进二出光纤接头盒
三进三出光缆接头盒、三进三出光缆接续包、三进三出光纤接头盒

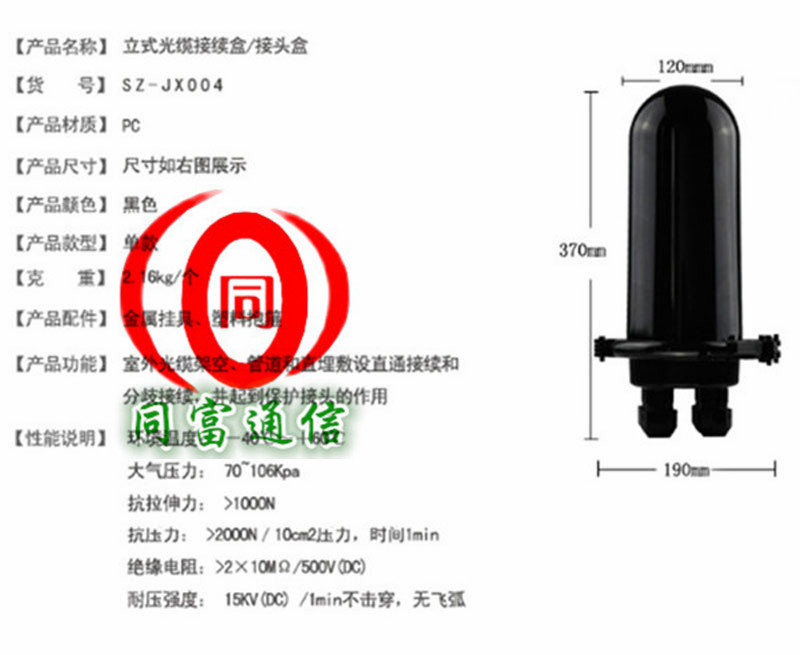

光缆接头盒【（哈呋式/卧式）（炮筒式/立式）】光缆接线盒，光缆接续盒，光缆接续包，光缆接头包规格（12芯，24芯，48芯，72芯，96芯，144芯，288芯）光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。


















在光通信网络中，由于光缆长度有限以及光缆在传输线路上需要分支，因此而产生光缆接头，光缆接头盒为光缆接续、分支提供条件并对接头进行保护 ◆ 本产品适用于架空、管道、直埋等光缆敷设方式 ◆ 所有原材料（含附件）均***害、无腐蚀，对***健康及其它设备 ◆ 主体采用优质进口工程材料模压成形，强度高、抗老化   依据标准 ◆ 各项指标均符合YD/T 814.1-2004标准要求   技术指标 工作温度：-40℃～+65℃ 大气压力：70kPa～106kPa  密封性能：盒内气压100&plu***n;5kPa，水浸没15min，无气泡 再封装性：盒内气压100&plu***n;5kPa，水浸没15min，无气泡,重复三次 抗拉强度：≥800N  抗压强度：架空1000N/100mm；直埋2000N/100mm 抗冲击力：16N·m，冲击三次 抗弯强度：接头盒与光缆接合处能承受弯曲张力负荷为150N、弯曲角度为&plu***n;45°的10个循环的弯曲 抗扭强度：承受扭矩50N·m，扭转角度&plu***n;90°的10个循环 轴向抗压：≥100N  温度循环：-40℃～+65℃，循环次数10次 抗高温性：65&plu***n;2℃，持续100h  抗振性能：106次，频率10HZ，振幅&plu***n;3mm 抗腐蚀性：能够在5%盐酸、5%***、5%氯化钠溶液中持续浸泡24h，无明显腐蚀 光纤存放：盒内的预留光纤盘绕在收容盘内，可存放长度≥1.6m，弯曲半径＞30mm，光纤接头无明显附加衰减 电气连接：光缆接头盒装有电气连接装置，能使光缆中金属构件的电气连通或断开，需要时外壳上安装接地引出装置 绝缘电阻：接头盒封装后，沉入1.5m深的水中浸泡24h后，接头盒两端金属构件之间、金属构件与地之间的绝缘电阻≥2×104MΩ 耐电压性：接头盒封装后，沉入1.5m深的水中浸泡24h后，接头盒两端金属构件之间、金属构件与地之间在15kV直流作用下，1min内不击穿，无飞弧   产品分类 ◆ 按外形结构分类可分为帽式和卧式两种 ◆ 根据光缆敷设方式有架空、管道（隧道）和直埋等类型 ◆ 按光缆连接方式分为直通接续和分歧接续两种 ◆ 按密封方式有热收缩密封型和机械密封型GPJ142-W系列卧式光缆接头盒

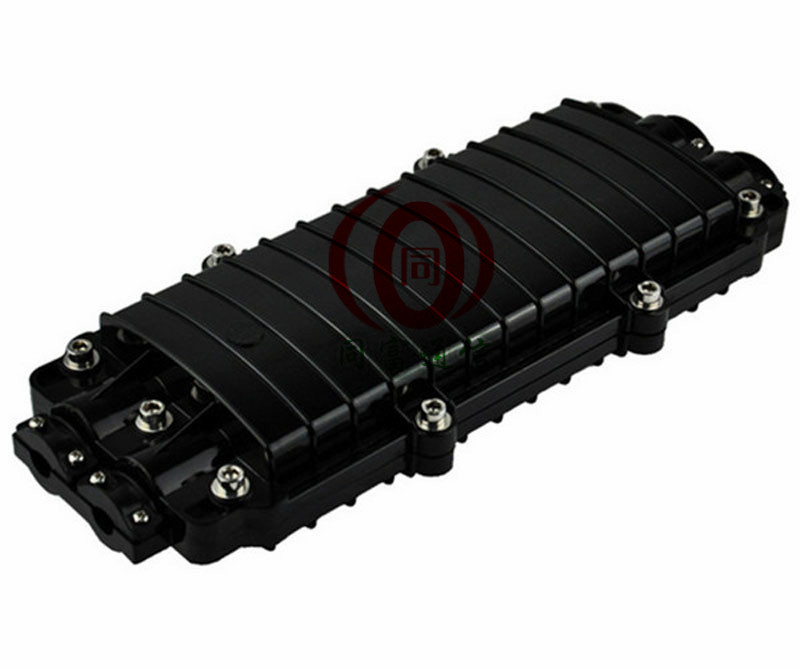

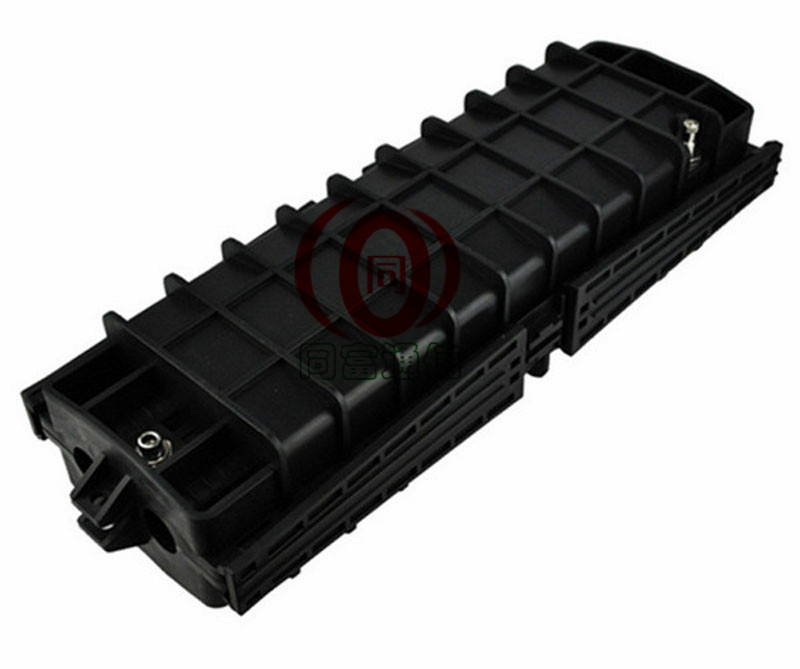

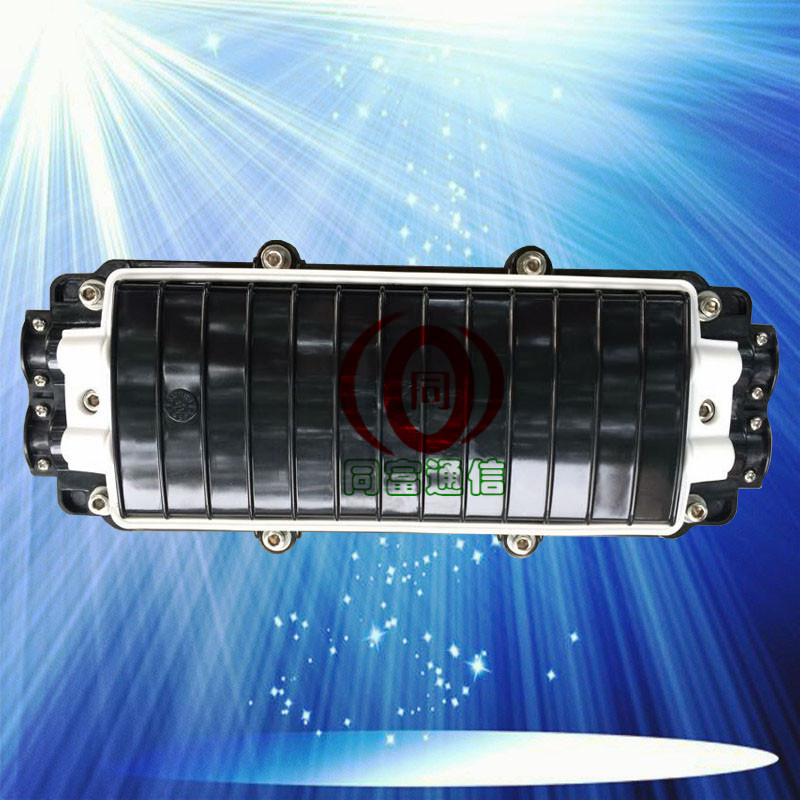

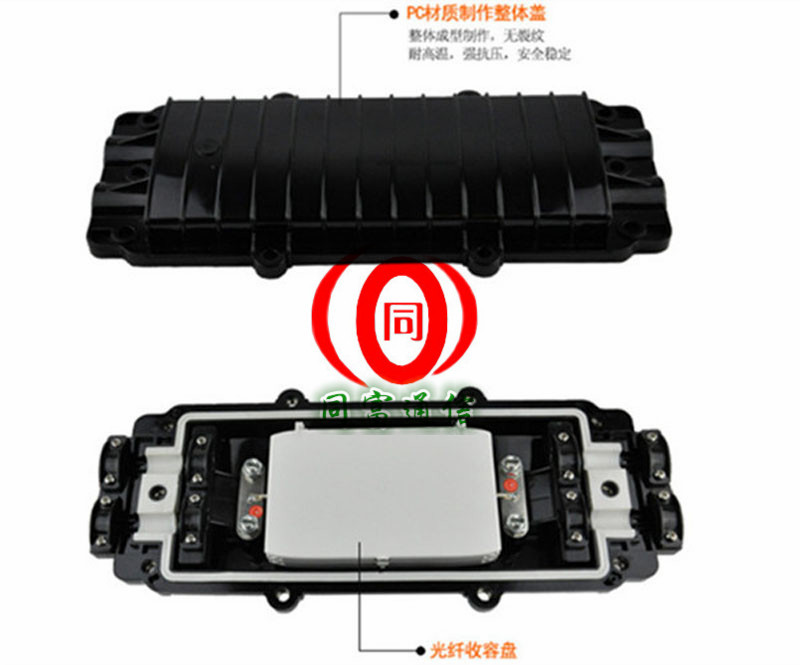

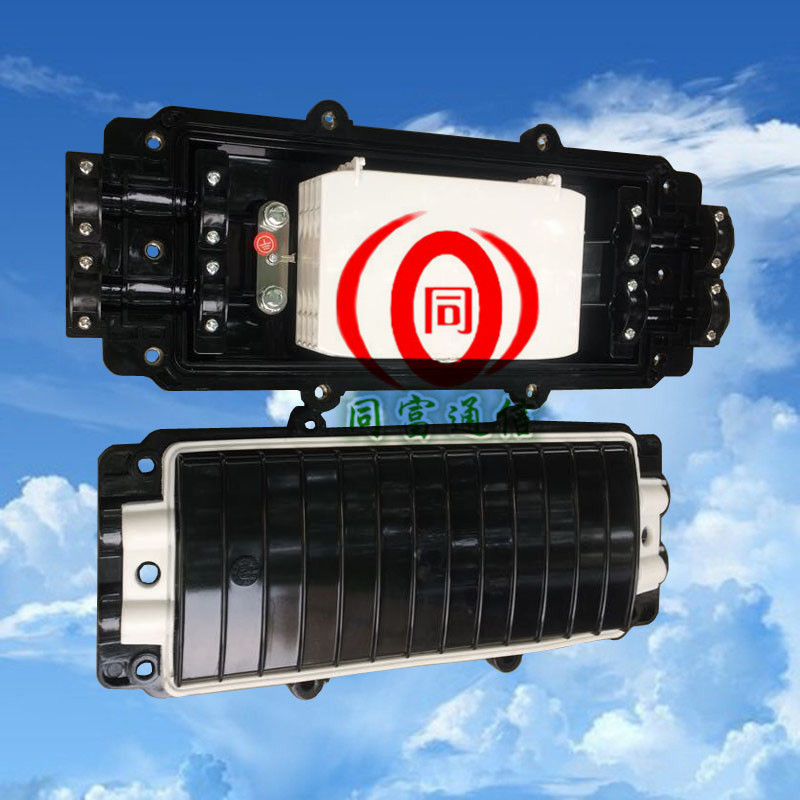

描述 ◆ GPJ142-W系列卧式光缆接头盒采用翻盖式结构设计，利用斜面自锁原理通过燕尾槽插闩、整体式密封件及螺钉密封固定 ◆ 适用于架空、管道、直埋等各种场合   特点 ◆ 联体密封件，可弹性形变，密封可靠 ◆ 熔接盘储纤空间大，扩容方便 ◆ 进缆孔密封操作简单有效 ◆ 适合带状光缆和集成束状光缆

接头盒主体：1套                                          堵头：  2个
缆环：  24个                                                密封胶条：2根
密封胶带：1卷                                              打磨砂布：8条
熔接标示：8张                                              不锈钢螺钉：10套
Φ8内六角螺钉板手：1个                            挂具：1付
PVC胶带：1卷                                            接地线：1根
光纤热缩管：96支                                        扎带：32根
5  安装微缆的解决方案
微缆的直径较细，而接头盒的入线孔较大，若直接连接，接头盒与微管在受较大的拉力时容易脱落。我们采用接头盒与微管连接，因为微管的外径与普通光缆相同，这样采用常规的固定方法就可以使他们之间连接的非常牢固。另外，接头盒外部的微管利用阻水接头与人井引出的微管连接，这样保证了即使外部的微管中即使有水也不会流到接头盒中，影响接续质量。
微缆进入接头盒的固定方式与普缆光缆固定方式相同，都是将加强芯利用螺丝固定在金属架上。接头盒内其他部分的密封手段与普通光缆接头密封方式相同。
6光缆接头盒在工程上的实际应用

      根据接头盒挂具两孔的尺寸，在实际安装位置打挂具相应尺寸的膨胀孔，使用不锈钢膨胀螺钉固定。对于打孔平面不能满足盒挂具两孔的尺寸（异形面）时，用不锈钢丝拉挂具，另一端拉不锈钢膨胀螺钉调整不锈钢丝保证接头盒水平固
