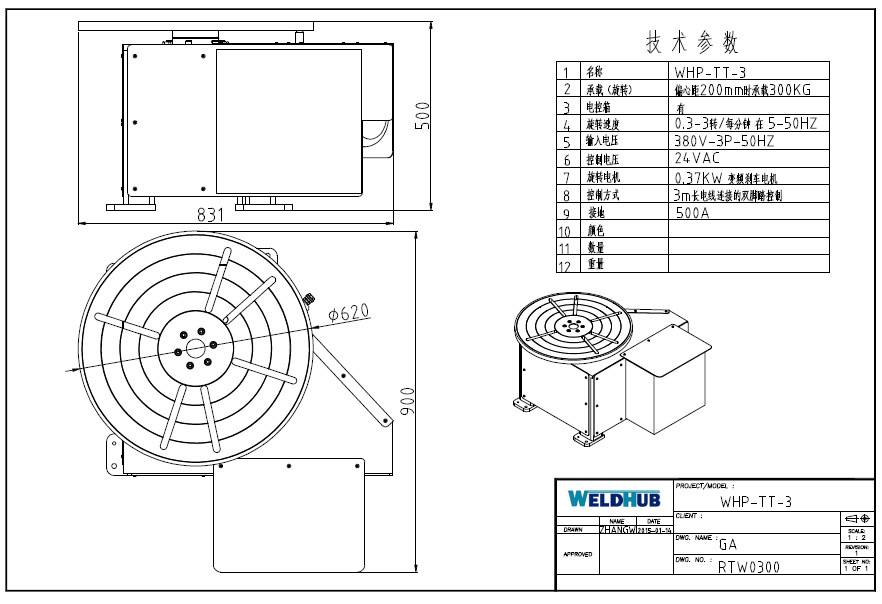

WHPP-TT-3型焊接变位机主要由回转机构、机架和电控系统组成。

回转机构主要用来驱动工件做回转运动，采用交流变频电机驱动蜗轮蜗杆减速器，蜗杆减速器输出驱动小齿轮带动工作台面回转，由于减速器采用蜗轮蜗杆减速器具有很强的自锁性，可以使工件处于任意角度，能够******而不会发生***下滑。工作台为焊接结构件，在工作台上加工有三条***状的形槽，并刻有等距离的同心***槽，便于不同尺寸的工件装夹***。工作台的回转具有可调速度功能，调速系统采用台湾进口直流调速器，具有控制简单、可靠、易维护的特点。用户可以根据自身工件的焊接工艺要求，通过控制系统的旋钮实现.

  电控系统由电控箱及手控盒组成。

电控箱由滤波器、变频器等组成，主要关键电器元器件采用西门子、施耐德等知名品牌，其性能可靠，维修方便。主要用于控制电机通断以实现工艺要求的机械动作，并对驱动电机进行控制和保护。调速系统采用台湾品牌低噪声、高性能、具有宽范围、恒转矩调速特性，调速平稳，无转矩脉动等特性，整体稳定性高，抗干扰能力强。

1、本设备须有良好的接地。

2、本设备工作电压为AC 220V/50HZ，切勿接入其他电压电网，否则会使设备无法正常工作或烧毁控制箱内部电器。

3、本设备控制箱内部有电，非***人员不得擅自打开，以免有触电***。

1.整体设备一套

2.遥控盒一套

3.使用说明书一套

4.***丝两个

5.质保卡

本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。
