产品详情
技术参数
|
序号 |
项 目 |
单位 |
WHPT-2.5 |
|
1 |
额定承载重量 |
kg |
250 |
|
2 |
工作台直径 |
㎜ |
380 |
|
3 |
翻转中心高 |
㎜ |
396 |
|
4 |
工作台水平高度 |
㎜ |
570 |
|
5 |
工作台水平转速 |
rpm |
0.35-3.5 |
|
6 |
工作台回转调速方式 |
直流调速器 |
|
|
7 |
回转电机功率 |
W |
100 |
|
8 |
***大偏心距 |
mm |
100 |
|
9 |
工作台翻转角度 |
|
0-360度 |
|
10 |
翻转方式 |
|
手动 |
特征描述

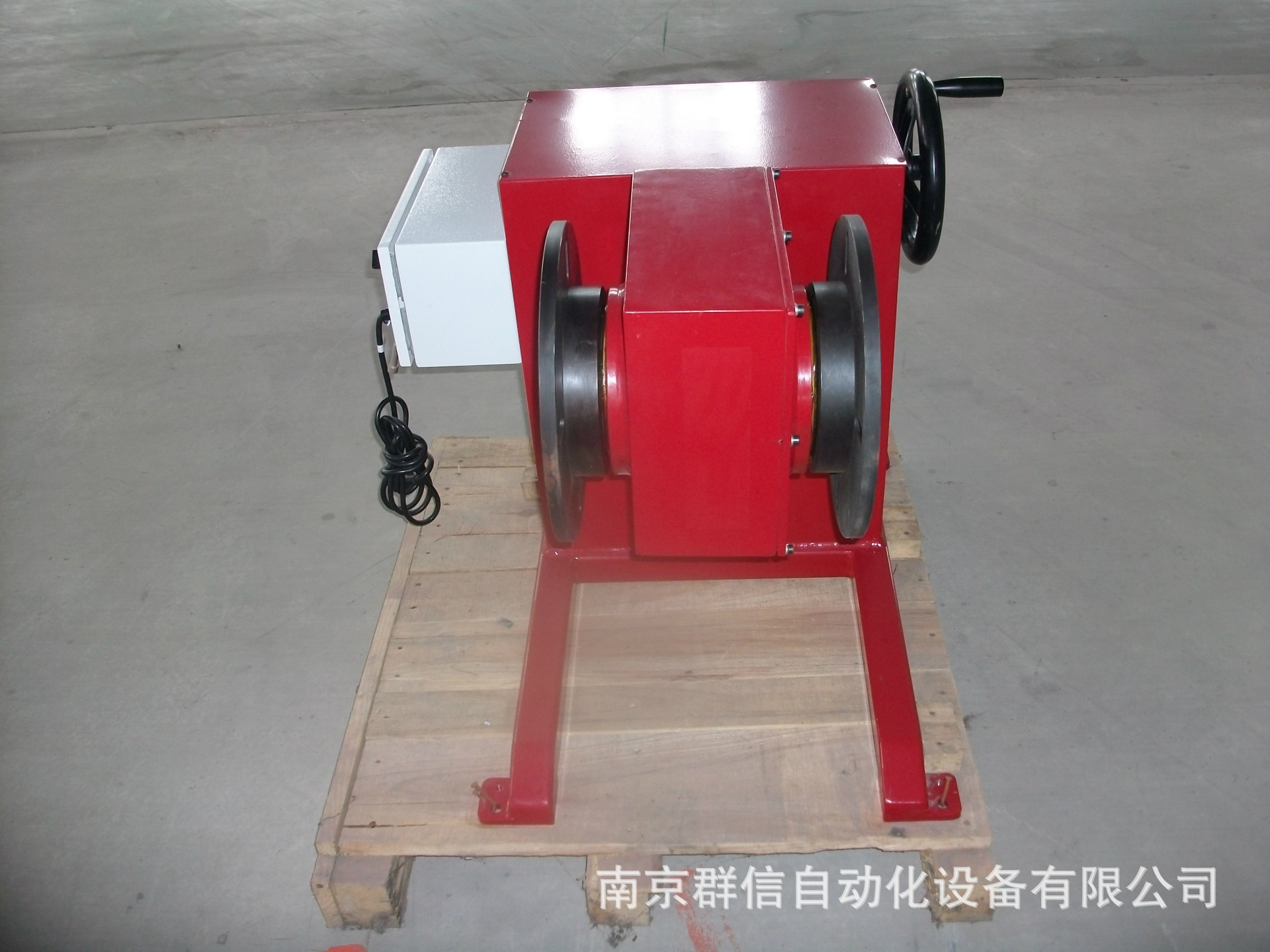

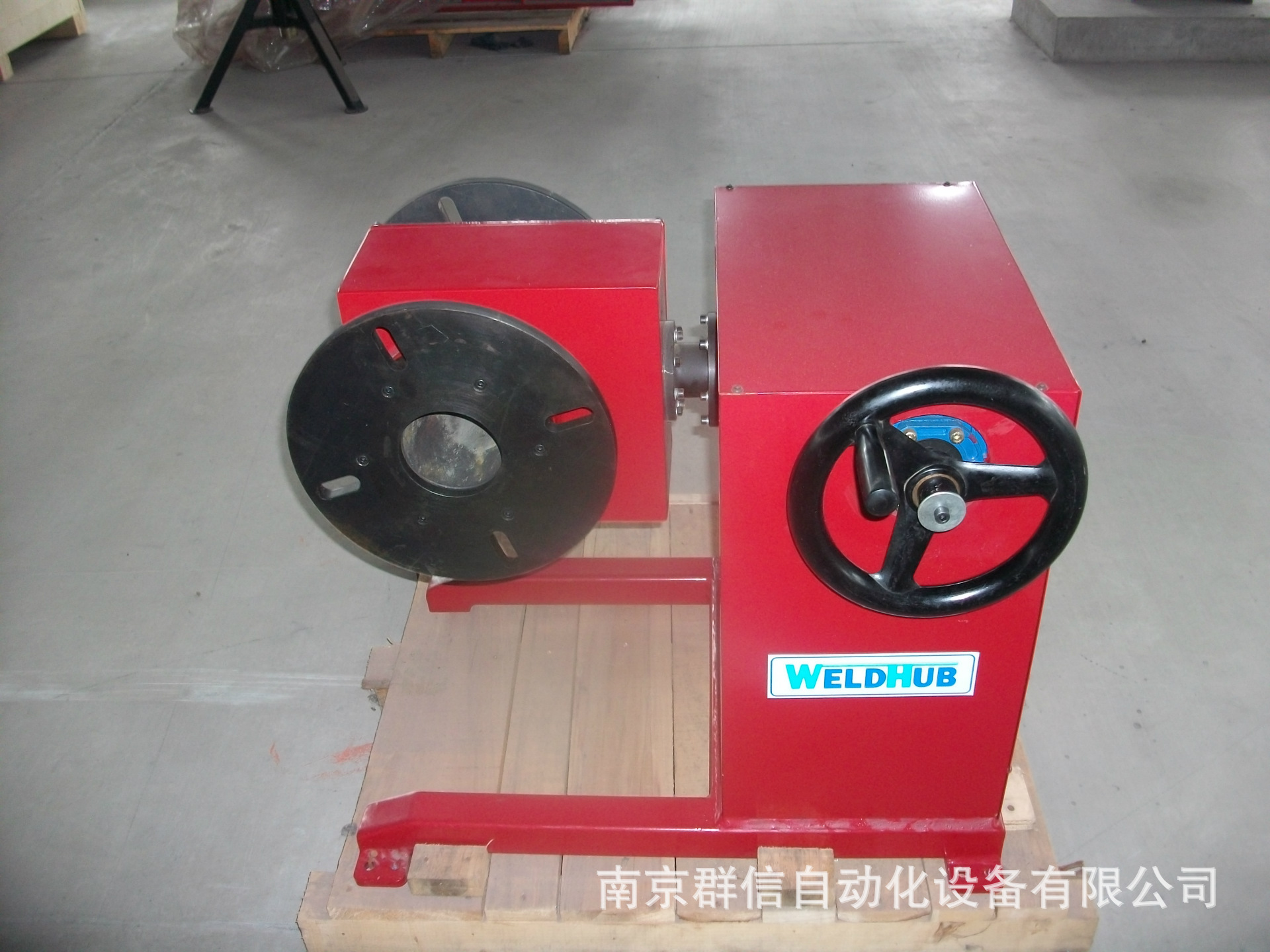

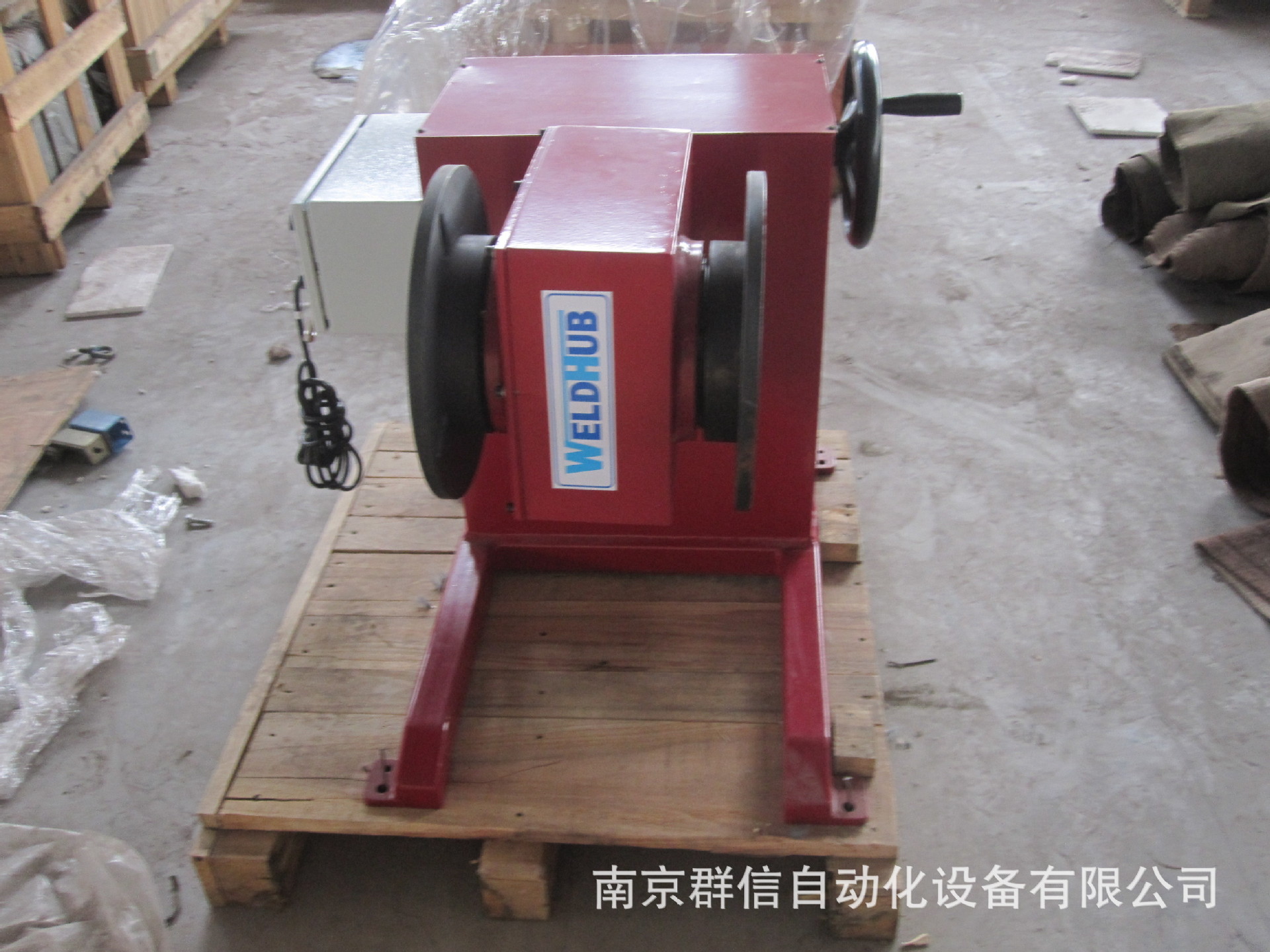

WHPT-2.5型焊接变位机主要由回转机构、翻转机构、机架和电控系统组成。
1、机架和回转箱体等均为焊接结合件，所有焊缝按等强度焊缝要求进行焊接，并去除焊接内应力和有效防止加工的变形。
2、双面工作台是由整板加工而成。面板上均匀开有多条长腰通孔，用户可以根据工件的需要配备专用的工装夹具，方便工件的装夹。面板上表面还设有一组同心圆，直径由小到大、由内向外均匀有序分布，这可以作为工装装夹时减小偏心量的参照标识。
3、回转机构装在回转箱上，为了满足不同直径工件的焊接需要，回转速度在10倍范围内为变频无级可调。
4、工件在焊接的过程中接地线要与导电装置直接连接，导电装置与工作台上的回转轴相连接，可以保证整个焊接过程中时刻形成回路。导电装置为滑动导电轴承，并加有导电膏，导电性能好，***大导电电流可达500A。

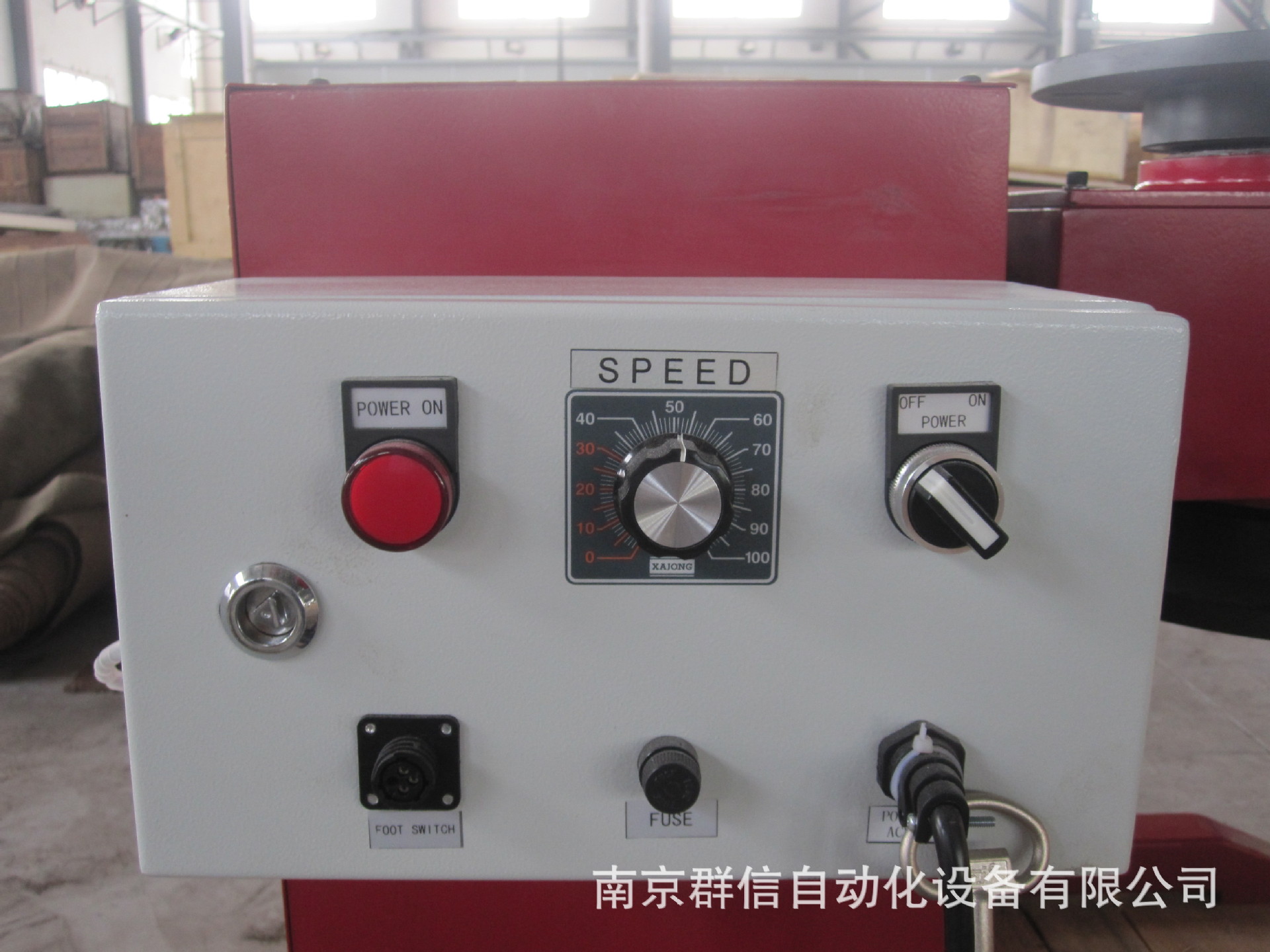

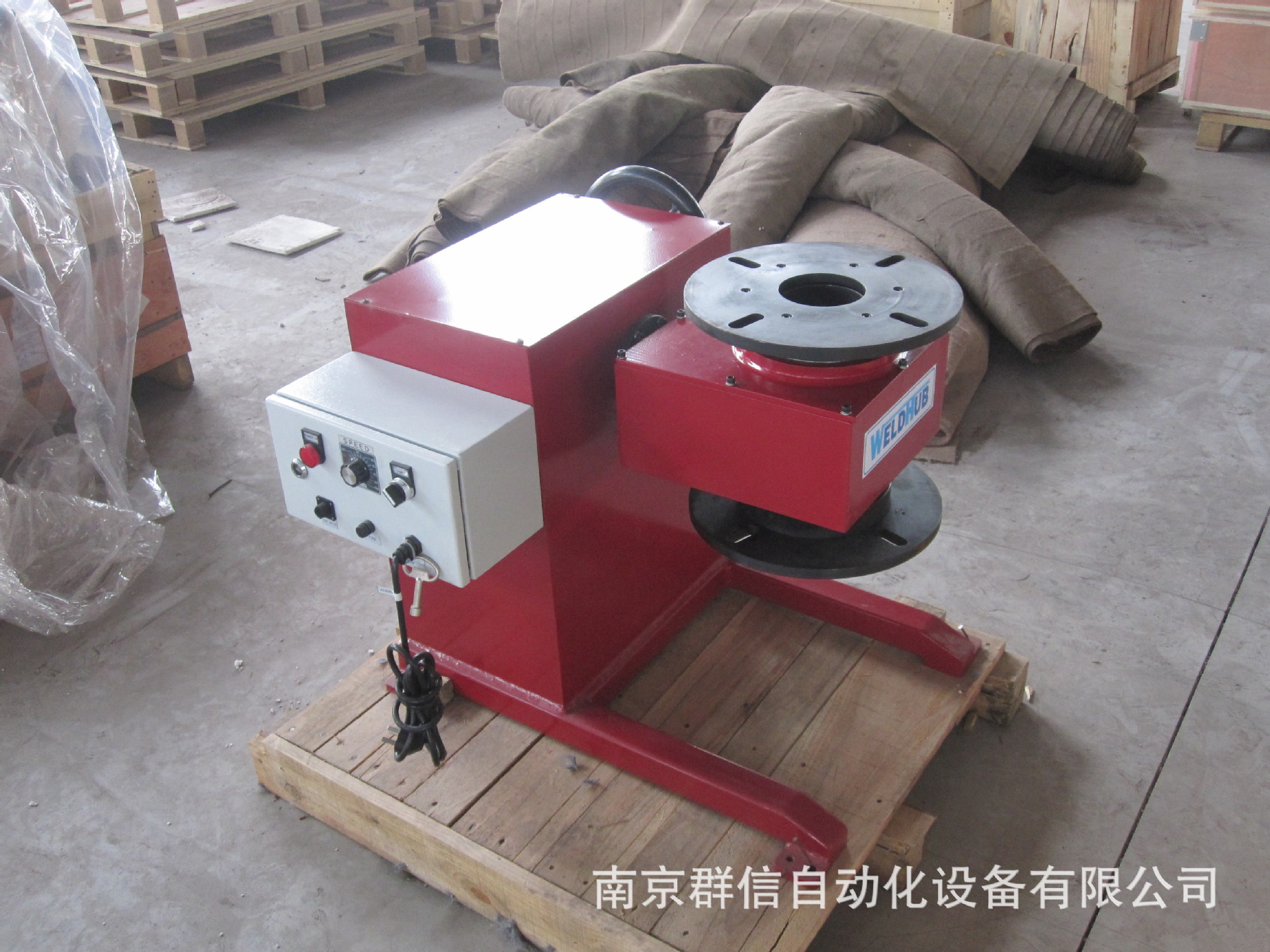

5、电气控制系统主要由控制箱及远控盒组成，控制箱内主要有变频器、继电器、接线端子等元件，各电机的主回路设有断路器保护，实现对电机的短路和过载保护。控制面板上设有电源指示、翻转按钮、回转速度调节旋钮、正反转按钮等。
6、所有电控元气件均选用国内外知名品牌，通过电控柜和远控盒，可以对本设备各机构进行调试和操作，即可以近控，又可以远控，操作灵活，使用方便。
。

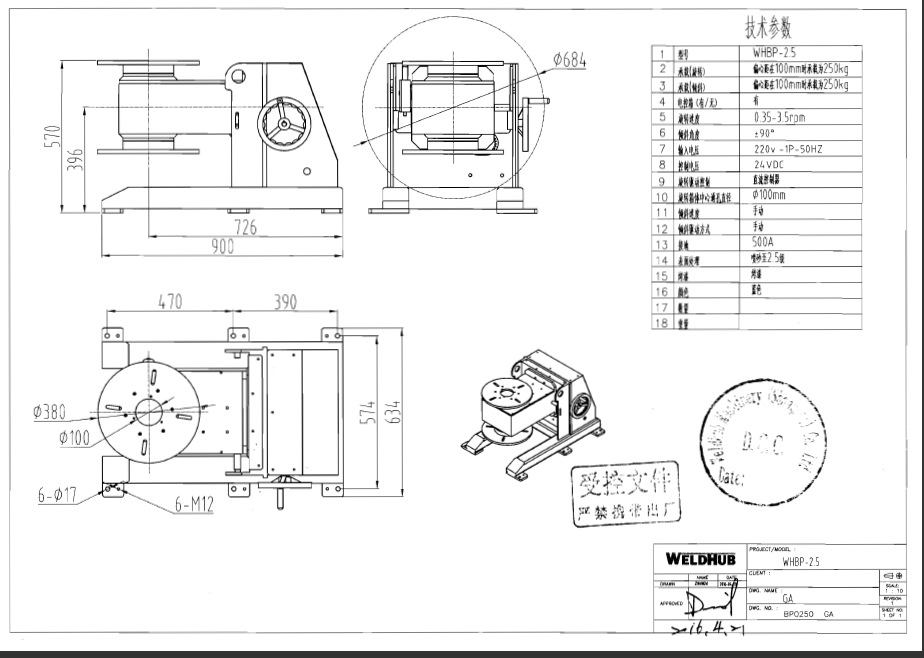

图纸
使用说明
包装清单
用途/应用领域
本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。
