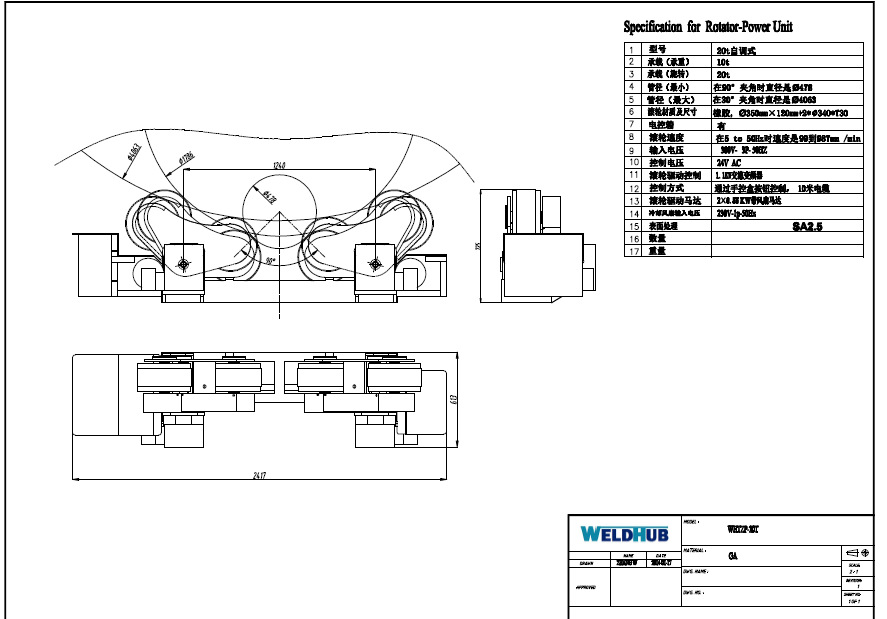

自调式滚轮架可根据焊件的直径不同，自动的调整滚轮之间的距离。当焊件放到滚轮架上时，4个自对中滚轮通过中间摆轴在焊件重力的作用下，可自动转动到适当的工作位置。无须因焊件直径不同，而移动滚轮部件的相互位置。

    自调式滚轮架主要特点：
1.自调式滚轮架根据工件直径大小自动调节滚轮支架的角度，满足不同直径工件的支撑及旋转驱动。
2.采用变频器无级调速，调速范围宽，精度高，启动力矩大。
3.采用高承载力轴承，转动无颤抖、使用寿命长。
4.组合箱型底座，刚性大、承载力强。
5.特殊设计的凹槽式钢芯胶面滚轮，摩擦力大，寿命长，承载能力强。
6.制造工艺***，各轴孔直线度、平行度好，***大限度减小因制造精度不足造成的工件窜动量。

一、设备的安装与调试：

做好设备的安装与调试工作，是保证设备良好的性能及可靠性的前提。

(1)本套设备根据用户实际需要是否需要固定，如需要固定，设备安装前，必须做好设备的基础，以用户现有的水泥混 凝土地面为准，并保证设备的安装位置在同一水平面上。

(2)设备安装时，按一般设备的安装要求进行设备的安装固定，可采用打膨胀螺栓固定，要求保证

设备各部分的完整性。

(3)设备安装后，检查设备各部分是否符合装配要求，并保证各部分电气接线的正常性，检查和清

理设备的外围，确保没有影响设备正常工作的障碍。

二、设备的***及维护：

    检查或***设备时，应关闭电源，拔下电源线插头。

（1） 橡胶轮不允许与高温油类接触，以免加快老化。

（2） 日常检查：

    ①每天开机前检查外部周围环境是否符合要求：无雨水，无腐蚀性气体，无其它杂物干扰，

非高温环境等。

    ②通电空运行，有无异常噪音，震动和气味。

     ③显示部位是否正常。

    定期检查：

    ①电源电压在允许范围内。

    ②消除变频器和控制板上的尘埃。

    ③电源绝缘情况，如有损坏应立即停止使用并进行更换。

    ④电器箱内有无损坏各电器部件和控制线路的隐患，如有应立即更换。

    ⑤各机械连接处螺栓有无松动，如有松动，紧固后才可使用。

1.整体设备一套

2.遥控盒一套

3.使用说明书一套

4.***丝两个

5.质保卡

  可调式焊接滚轮架是一套应用于管子生产线上焊接管子时的一种焊接辅助设备，它是由驱动滚

轮架和从动滚轮架两部分组成，可以满足同类型工件环缝的焊接需求。它具有可靠性、工件转动

平稳、适用范围广、操作简单等优点，是管子焊割加工过程中的理想设备之一。
