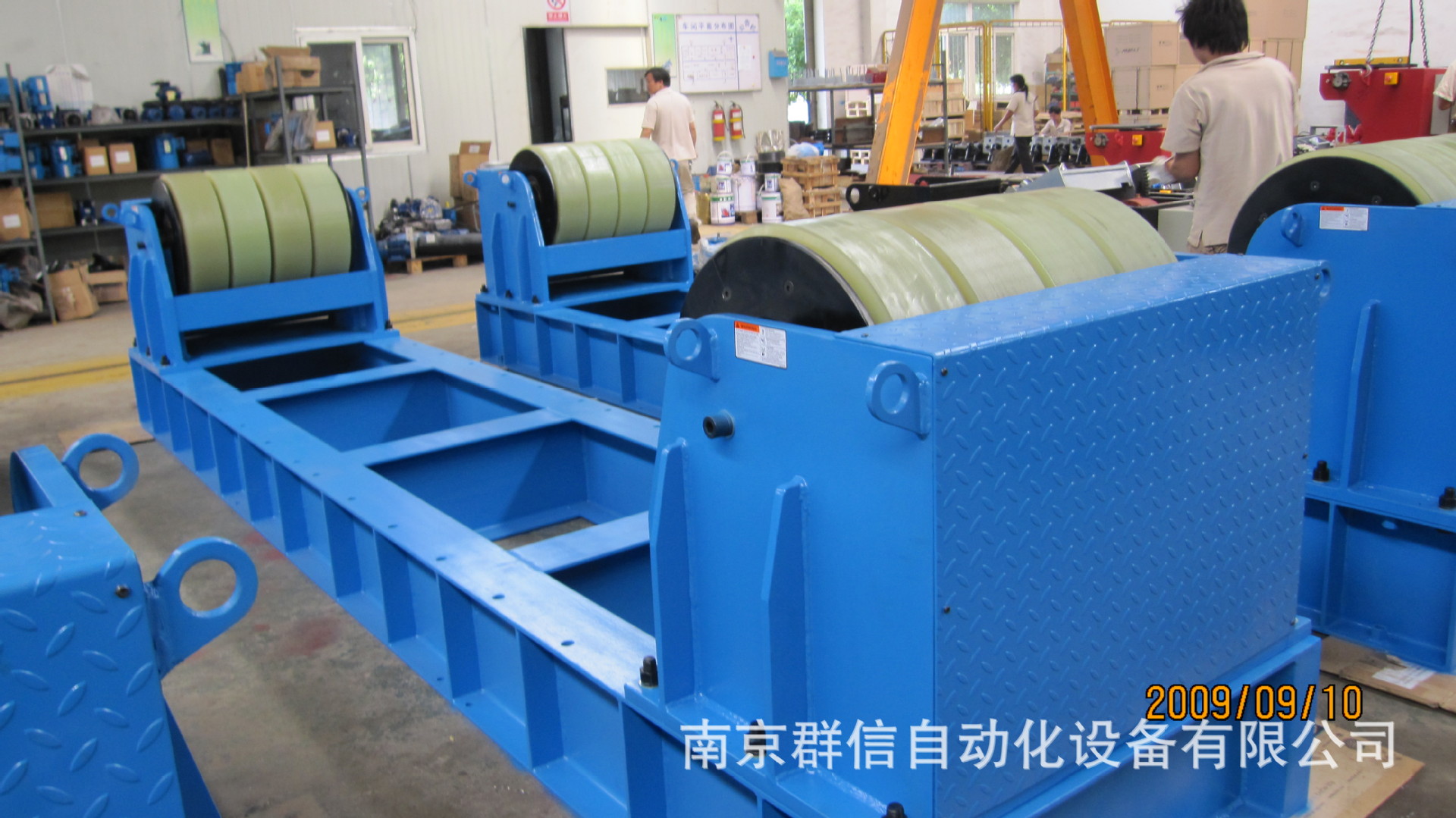

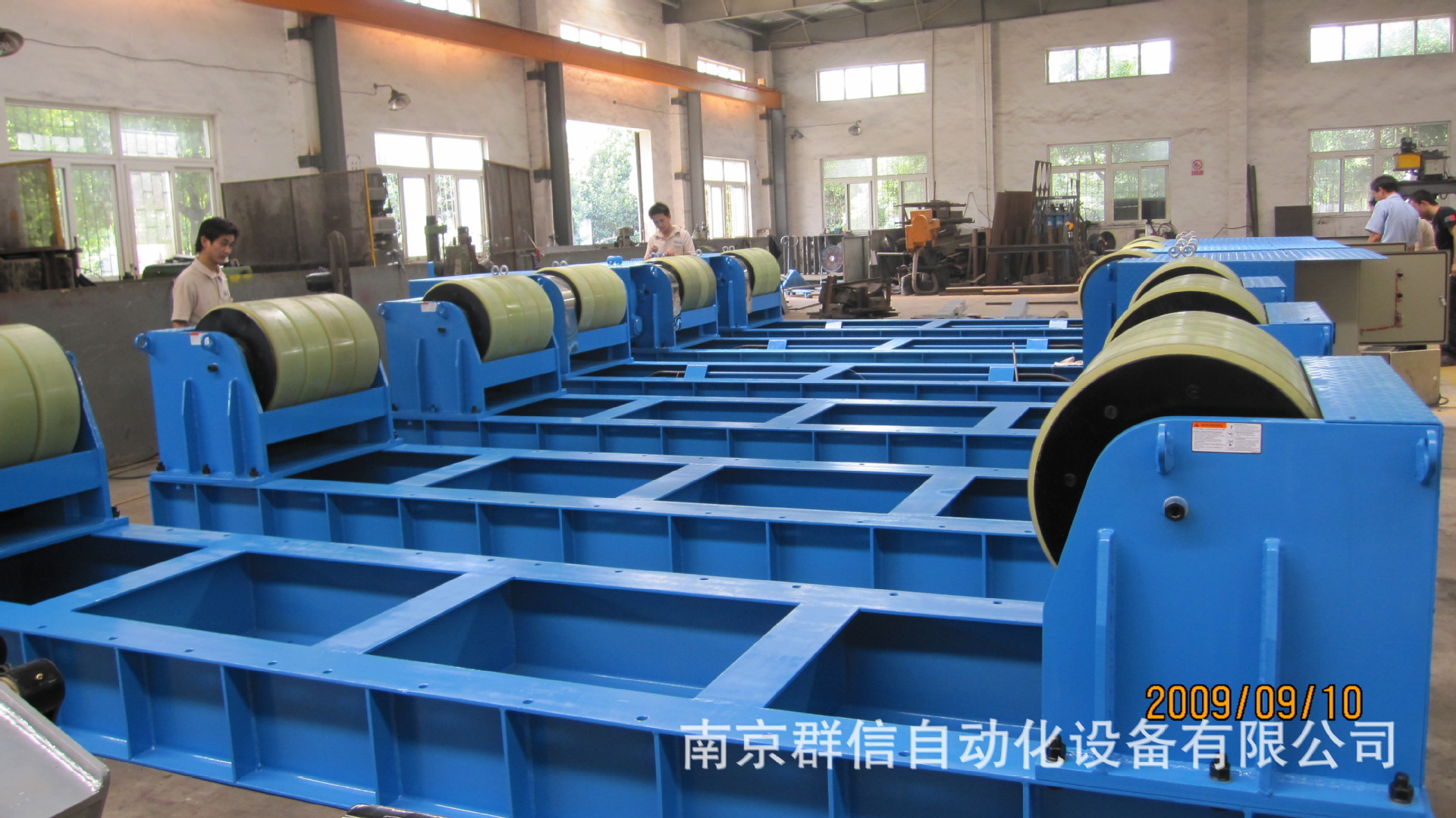

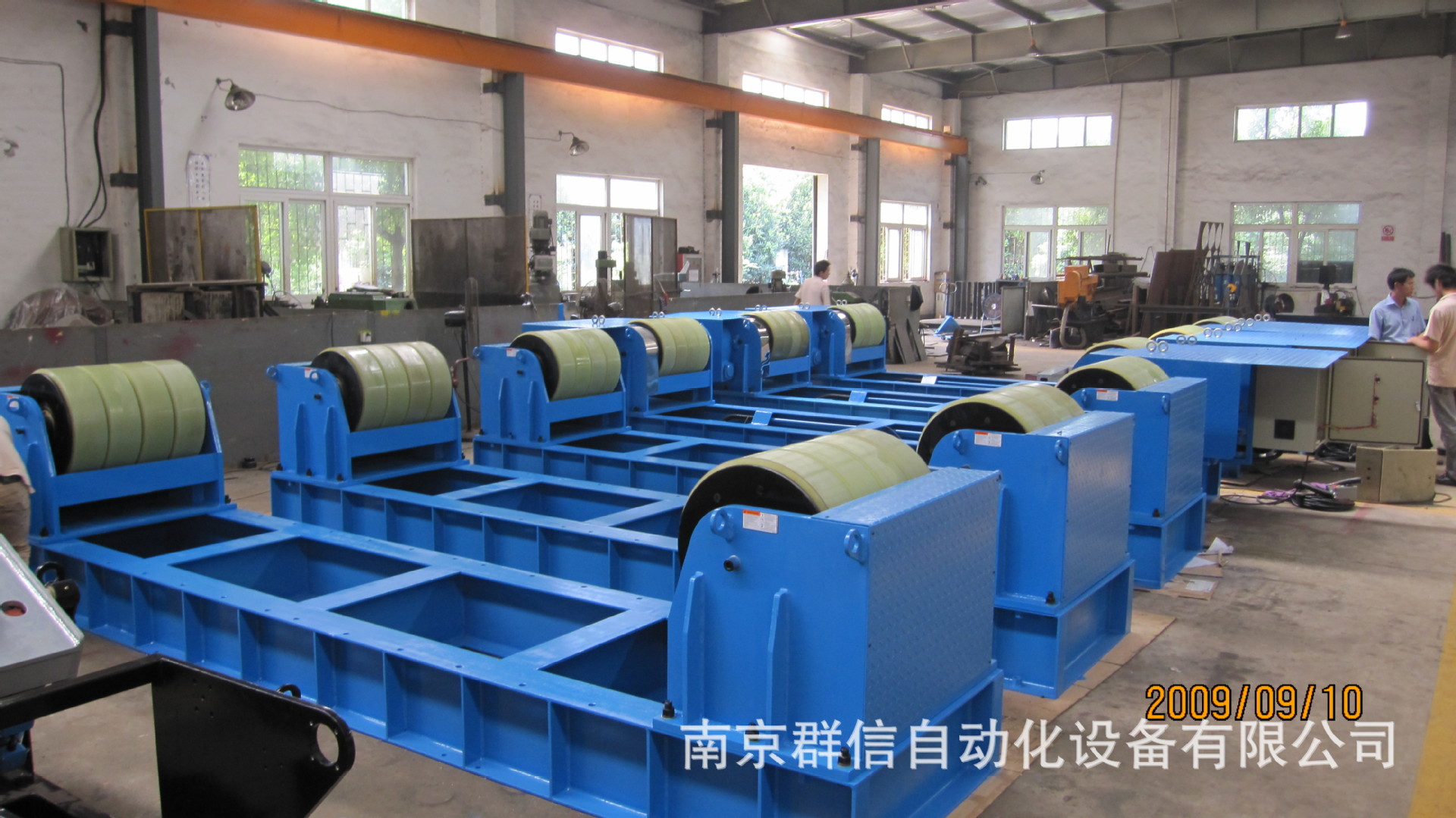

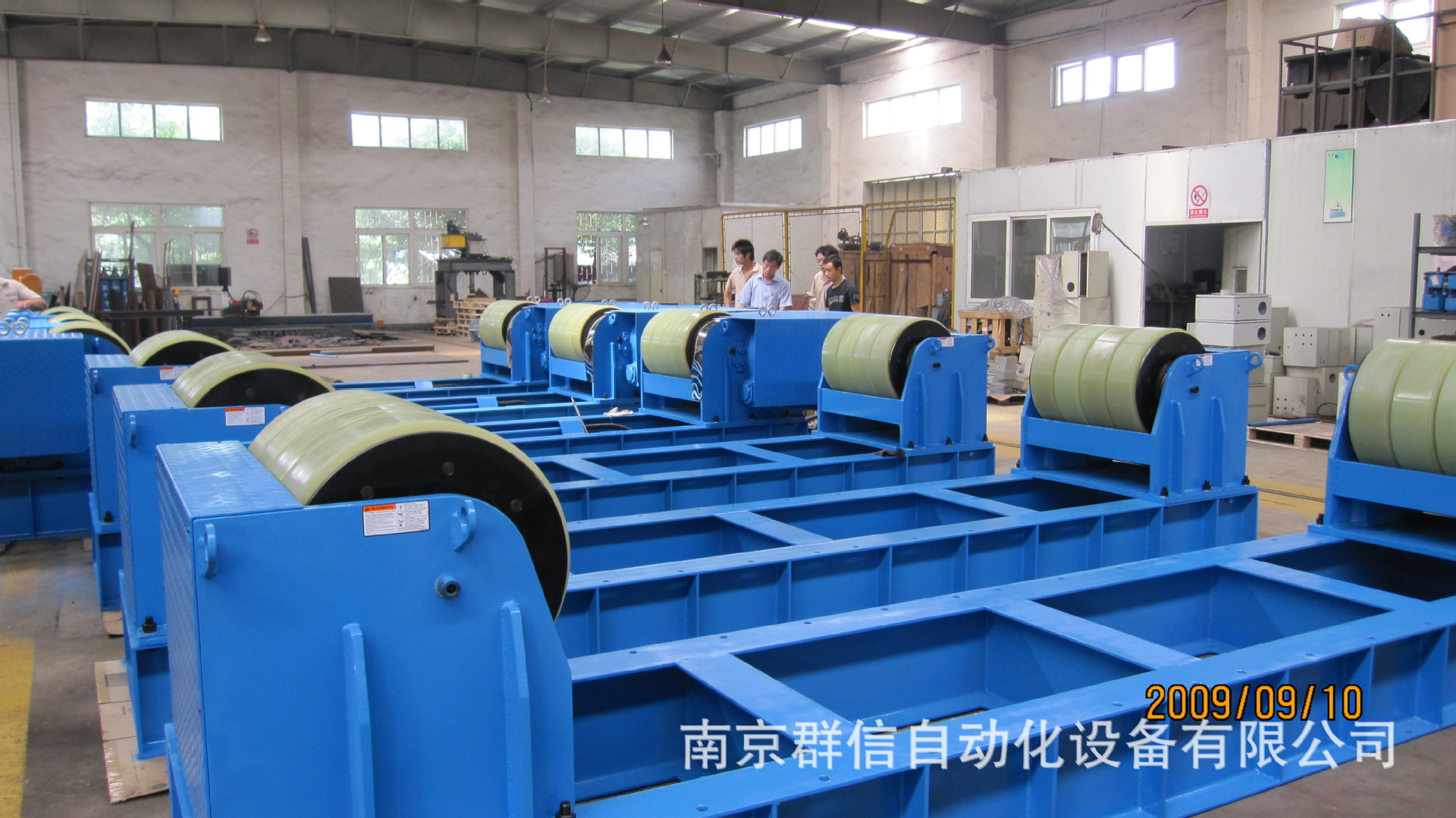

可调式焊接滚轮架主要有：一组驱动滚轮架、一组从动滚轮架组成。如下图所示：

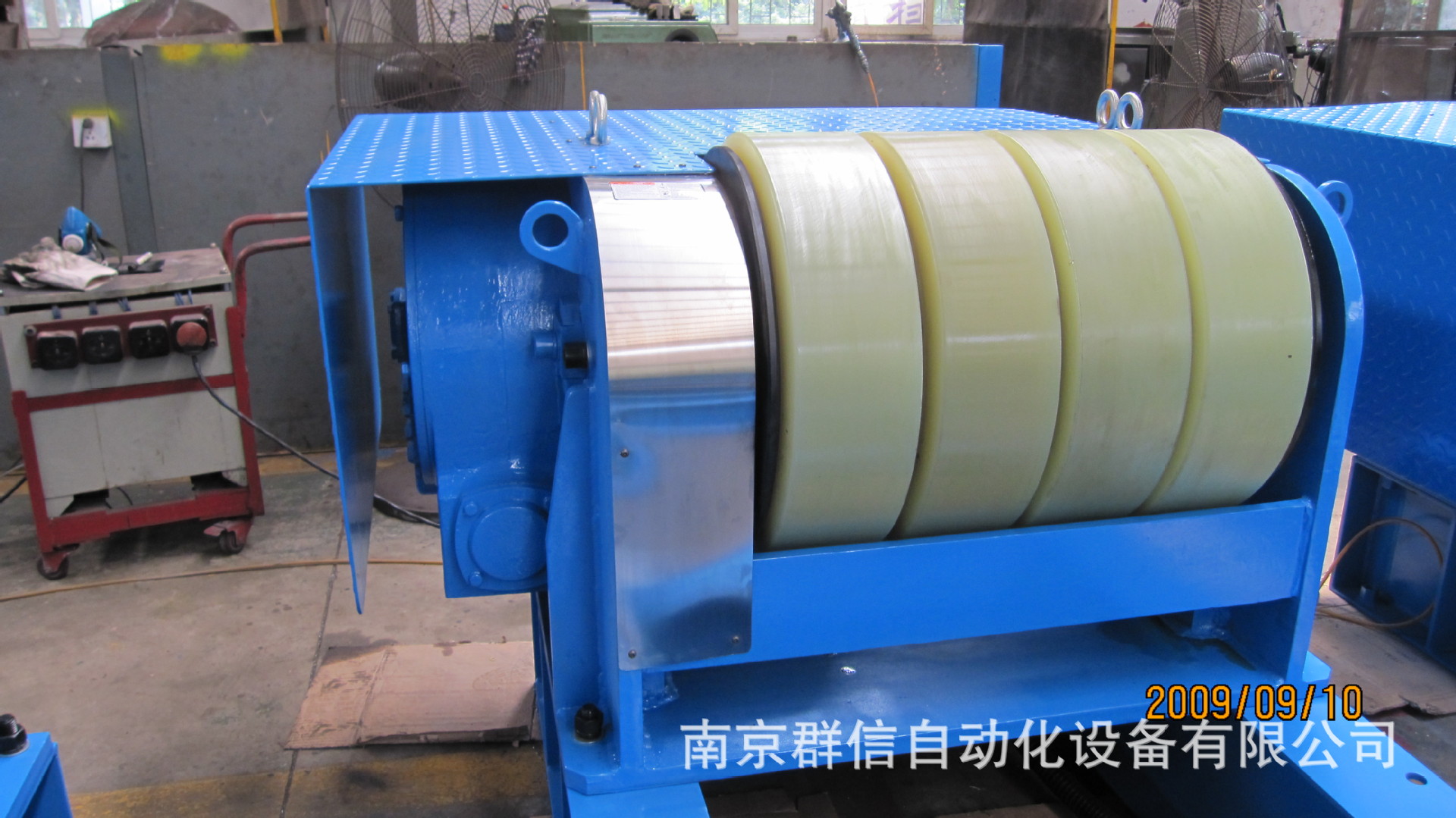

1、驱动滚轮架包括：减速机、电机、齿轮、主轴和两个滚轮，其一为主动轮，电机启动后，主动轮通过摩擦力带动筒体回转。滚轮线速度采用无级调速，使之在4420mm/min内自行调节。

2、从动滚轮架为两个滚轮组成，以支撑筒体和驱动滚轮架，启动时通过摩擦力跟随筒体回转。

一、设备的安装与调试：

做好设备的安装与调试工作，是保证设备良好的性能及可靠性的前提。

(1)本套设备根据用户实际需要是否需要固定，如需要固定，设备安装前，必须做好设备的基础，以用户现有的水泥混凝土地面为准，并保证设备的安装位置在同一水平面上。

(2)设备安装时，按一般设备的安装要求进行设备的安装固定，可采用打膨胀螺栓固定，要求保证

设备各部分的完整性。

(3)设备安装后，检查设备各部分是否符合装配要求，并保证各部分电气接线的正常性，检查和清

理设备的外围，确保没有影响设备正常工作的障碍。

二、设备的***及维护：

    检查或***设备时，应关闭电源，拔下电源线插头。

（1） 橡胶轮不允许与高温油类接触，以免加快老化。

（2） 日常检查：

    ①每天开机前检查外部周围环境是否符合要求：无雨水，无腐蚀性气体，无其它杂物干扰，

非高温环境等。

    ②通电空运行，有无异常噪音，震动和气味。

     ③显示部位是否正常。

    定期检查：

    ①电源电压在允许范围内。

    ②消除变频器和控制板上的尘埃。

    ③电源绝缘情况，如有损坏应立即停止使用并进行更换。

    ④电器箱内有无损坏各电器部件和控制线路的隐患，如有应立即更换。

    ⑤各机械连接处螺栓有无松动，如有松动，紧固后才可使用。

1.整体设备一套

2.遥控盒一套

3.使用说明书一套

4.***丝两个

5.质保卡

  可调式焊接滚轮架是一套应用于管子生产线上焊接管子时的一种焊接辅助设备，它是由驱动滚

轮架和从动滚轮架两部分组成，可以满足同类型工件环缝的焊接需求。它具有可靠性、工件转动

平稳、适用范围广、操作简单等优点，是管子焊割加工过程中的理想设备之一。
