技术参数
|
序号 |
项 目 |
单位 |
WHHP-10 |
|
1 |
额定承载重量 |
kg |
1000 |
|
2 |
工作台直径 |
㎜ |
900 |
|
3 |
翻转中心高 |
㎜ |
800 |
|
4 |
工作台水平高度 |
㎜ |
762 |
|
5 |
工作台水平转速 |
rpm |
0.1-1.2 |
|
6 |
工作台回转调速方式 |
变频器 |
|
|
7 |
回转电机功率 |
W |
750 |
|
8 |
***大偏心距 |
mm |
300 |
|
9 |
工作台翻转角度 |
|
0-45度 |
|
10 |
翻转方式 |
|
液态油压 |

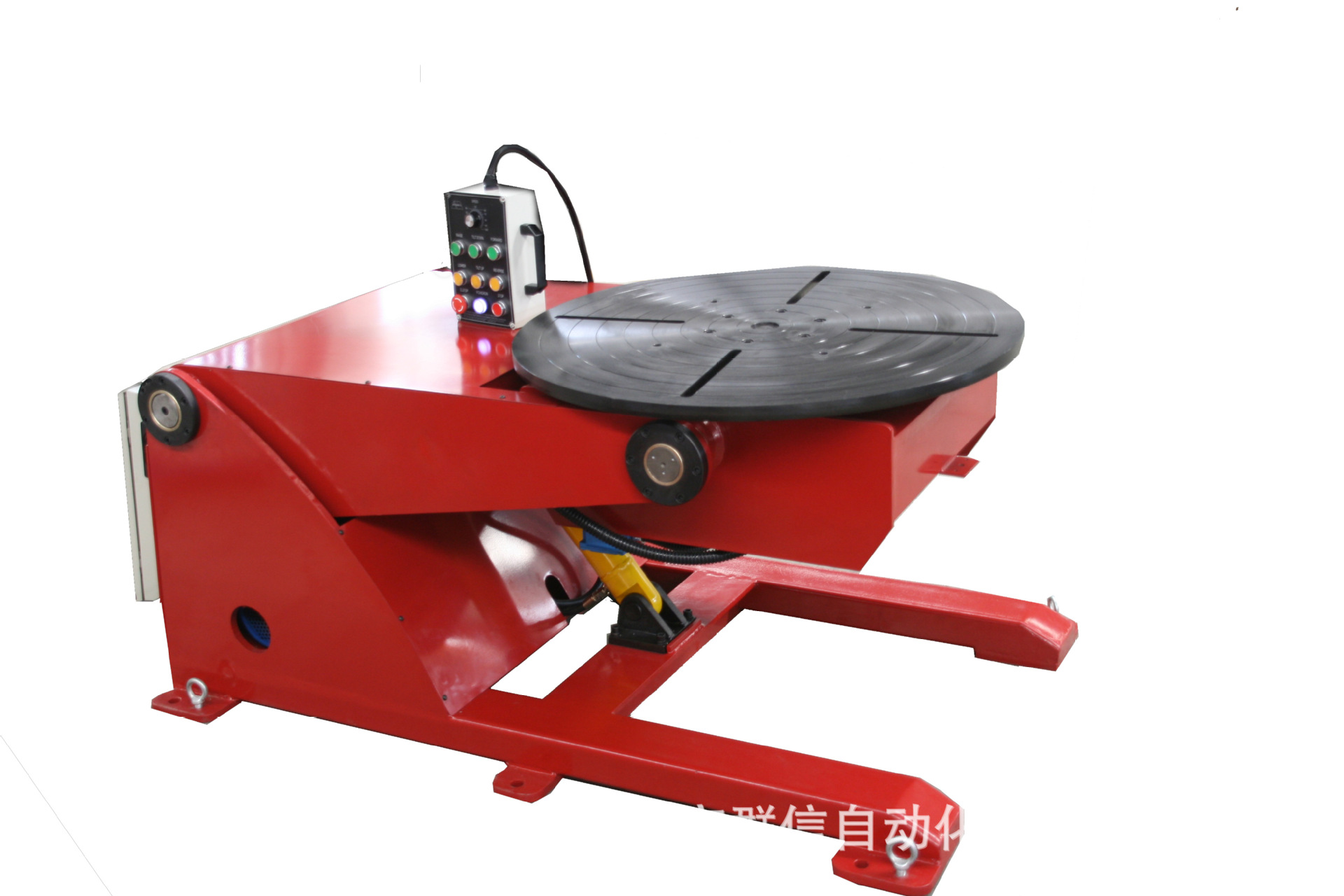

特征描述
焊接油压变位机主要由机架、工作台、回转机构、翻转机构、升降机构及电器控制部分等组成。
1、机架、翻转箱体等均为焊接组合件，底座采用外八字设计，翻转箱设计为长方体，使得零件牢固和美观。所有焊缝均达国标要求。焊接后回火处理，消除焊接内应力，再进行加工，有效的防止了工件的变形。
2、工作台是由整板45#钢板加工而成直径为φ1000mm，厚度达28mm。设有6条T型槽口，通过T槽配置夹具实现对多种规格工件的装夹。面板上还设有一组同心圆，直径由小到大、由内向外均匀分布，方便客户装夹工装参考。
3、回转动力机构装置由涡轮蜗杆减速机，传动齿轮，回转支撑等主要部件组成，安装在翻转箱内。通过减速机和电机的动力输出，使得和旋转支撑连接的工件达到旋转的功能。回转范围&plu***n;360°，回转速度为变频无级可调,***大速度可达0.9转/min。

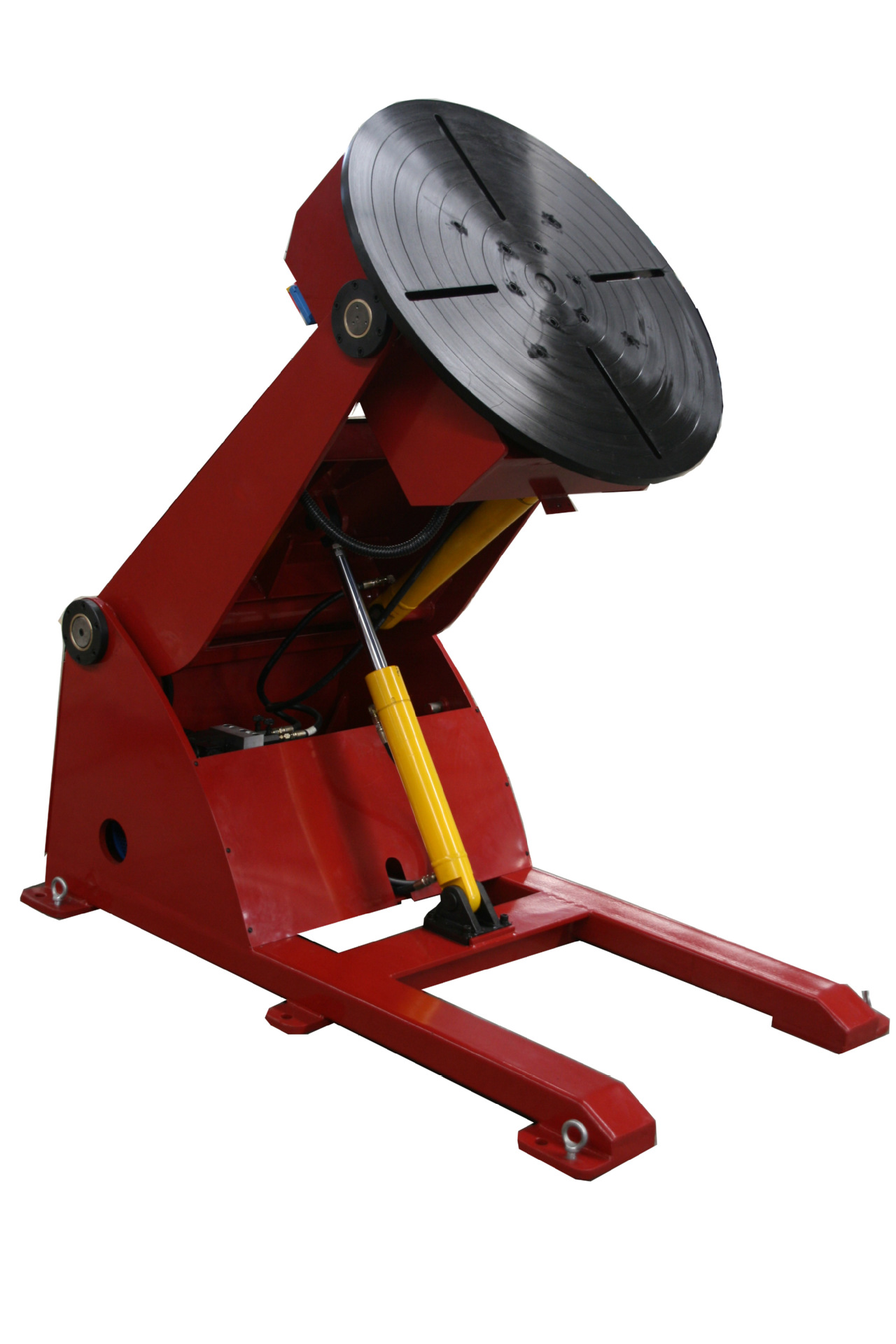

4、翻转机构由油压缸和翻转箱体连接组成。 油压缸和支架臂连接。两油压缸同时伸缩，拉动翻转箱，达到工件翻转功能。输出的翻转速度为0.5r/min，翻转范围在0～135°范围内任意位置稳定***。翻转箱体两侧装有量角器，油压回路采用逆止阀控制，确保安全和稳定。液压站和逆止阀采用意大利布雷维尼公司的产品，（该公司在北京设有***）
5、工件接地装置：采用旋转导电铜套和工作台直接相连，导电轴在铜套内精密旋转接触，旋转铜轴由外联的导电装置引出（加有导电膏，导电性能好），该装置接触稳定,安全可靠，***大导电电流可达1200A。
6、升降机构有两件液压缸和支架臂组成。两油压缸一端连接底座，一端连接升降臂.油压缸的伸缩拉动升降臂，达到工件提升的功能。油缸升降速度为0.8m/min。
7、电气控制系统主要由控制箱及手动远程控制盒组成，电机的主回路设有断路器保护，实现对电机的短路和过载保护。设备配电容量约为5KVA。应客户要求，加装脚踏装置，控制工作台正反转。
8、所有电控元气件均选用国内外知名品牌。通过电控柜和远控盒，可以对本设备各机构进行调试和操作，即可以近控，又可以远控，操作灵活，使用方便。

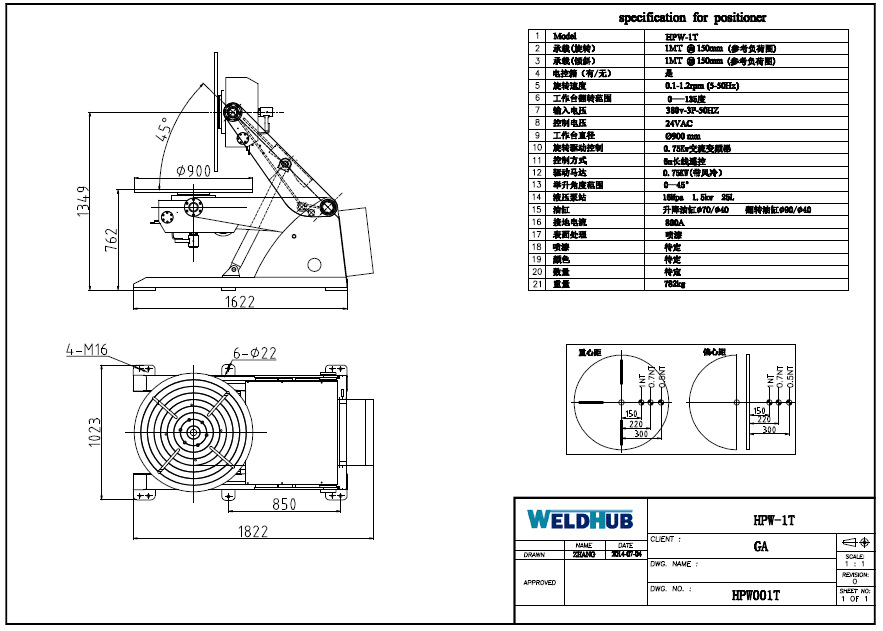

图纸
使用说明
包装清单
用途/应用领域
本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。
